6mm孔径刚性法兰传动连接构件

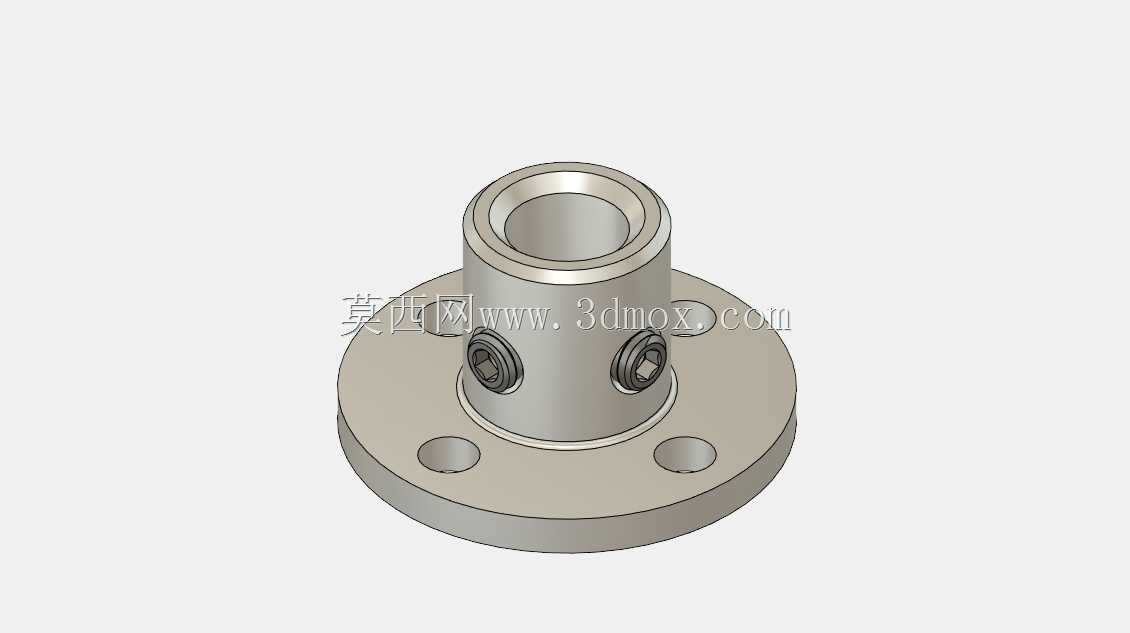

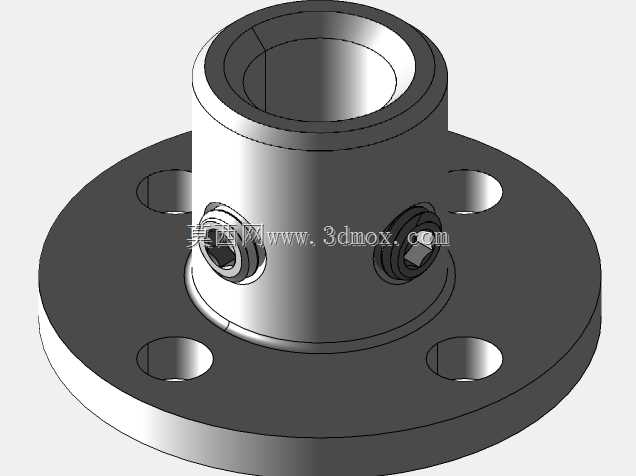

　　在小型自动化传动回路、桌面级实验设备、精密进给机构的轴系搭建场景里，这类小规格刚性法兰联轴器是解决同轴轴段硬连接需求的常用构件，区别于带补偿量的弹性联轴器，它的核心特性是无传动背隙、扭矩传递刚性强，适合对传动同步精度要求高、两轴安装同轴度能得到充分保证的工位。从结构设计逻辑来看，该构件采用一体式法兰基座加同轴轴套的构型，轴套部分内径为6mm，刚好匹配直径6mm的光轴输出端，侧壁预留的两个径向紧定螺钉孔，可通过顶丝直接锁紧穿入轴套的轴段，避免传动过程中轴与联轴器出现相对周向滑动，保证扭矩传递的可靠性。法兰盘端面上均匀分布的三个安装通孔，是用于和从动侧构件做端面固定的接口，安装时可通过对应规格的螺栓穿过通孔，将联轴器法兰端与带轮、连接盘、执行构件的端面锁紧，实现主动轴到从动端的动力直传。

　　从安装边界维度考量，设计时需要严格控制轴套段的轴向长度与法兰盘的外径尺寸，轴套长度要保证穿入的轴段有足够的配合接触面积，避免顶丝锁紧时轴面受力过于集中出现压痕，同时法兰盘的外径不能超出安装工位的周边避让空间，防止运转时和周边的走线、机架结构发生运动干涉。这类刚性连接构件没有缓冲吸振的结构设计，因此选型时必须确认传动回路的冲击载荷在构件可承受范围内，同时安装阶段要借助百分表打表校正两轴的同轴度，若同轴度偏差超出允许范围，高速运转时会产生额外的径向载荷，加速轴端轴承的磨损，甚至引发轴段疲劳断裂。

　　在实际建模过程中，这类零件的特征逻辑非常清晰，先通过旋转特征生成轴套与法兰盘的主体毛坯，再依次完成紧定螺钉螺纹孔、法兰安装通孔的切除特征，最后对轴套内孔、法兰安装端面做精度标注，因为这两个面是决定安装精度的核心配合面，加工时需要保证对应的形位公差要求，才能满足实际装配后的传动精度需求。不同于大规格工业传动用的重型法兰联轴器，这类小尺寸构件更多适配轻载、高精度的小型传动场景，比如小型传送带的驱动轴连接、3D打印设备的进给轴传动、实验室小型测试台的动力端连接，在这些场景里它的结构简单、安装便捷、传动无背隙的优势可以得到充分发挥，不需要额外的维护结构，锁紧后即可长期稳定传递扭矩。
