5mm孔径刚性法兰式传动联轴器结构

　　这类刚性法兰联轴器在小型精密传动场景中应用十分广泛，常见于桌面级自动化输送模组、小型实验测试台架、微型泵阀传动端、3D打印设备运动轴、小型伺服传动工位这类对轴系同轴度要求较高、传动载荷平稳无强冲击的场合。区别于挠性联轴器可补偿轴系偏移的特性，刚性法兰联轴器本身不具备偏移补偿能力，因此对安装时两轴的同轴度公差要求更严格，适合安装基准加工精度高、轴系运行过程中无明显径向窜动与角向偏移的传动链路，能无背隙地传递旋转扭矩，保证传动精度的一致性。

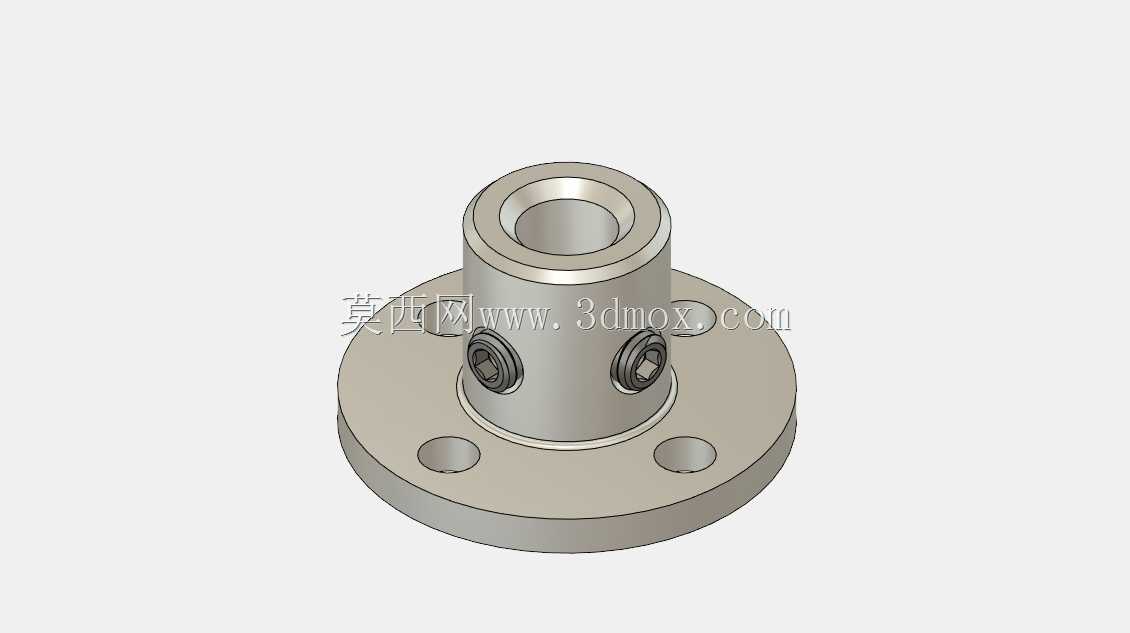

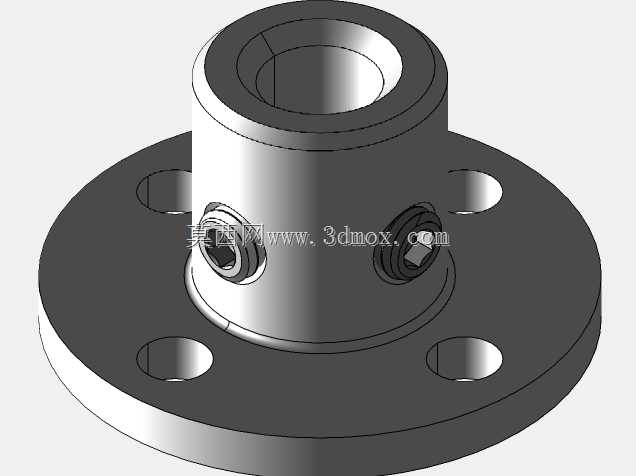

　　从结构设计来看，该联轴器采用一体式法兰基座加圆柱轴套的结构，法兰端面上均匀分布三个安装沉孔，用于通过紧固件将联轴器整体固定在设备安装立板或者支架端面上，轴套部分内孔为5mm公称直径，公差配合可根据实际传动需求选择间隙配合或者过渡配合，适配输出轴直径为5mm的微型电机、编码器、小型丝杠端的连接需求。轴套侧壁对称布置两个紧定螺钉孔，装配时通过拧紧紧定螺钉，将插入轴套内的传动杆与联轴器本体锁死，避免传动过程中轴与联轴器出现相对滑动，相比键连接的形式，这种紧定螺钉锁固的结构更适合小扭矩、小轴径的传动场景，加工与装配难度更低，日常维护拆卸也更便捷。

　　设计过程中需要重点控制几个尺寸边界：法兰盘的外径决定了安装所需的径向空间，法兰端面的安装孔中心距需要和配套设备的安装孔位严格匹配，否则会出现无法装配的问题；轴套的轴向长度需要保证插入的传动轴有足够的接触配合长度，避免接触长度不足导致轴端受力不均出现偏摆；紧定螺钉的位置要避开轴套与法兰连接的应力集中区域，防止锁紧时造成轴套变形影响内孔圆度。实际选型应用时，需要提前核算传动链路的额定扭矩，确保联轴器可承受的最大扭矩高于工况实际输出扭矩的1.5倍以上，同时要确认安装空间的轴向、径向尺寸余量，避免联轴器与周边其他结构件出现运动干涉。这类刚性联轴器因为没有弹性元件，传动过程中不会出现弹性形变导致的传动滞后，在需要精准传递转角的工位比如小型分度台、精密检测送料机构中使用，能很好地保证运动位置的重复定位精度，长期运行也不会出现弹性件老化失效的问题，维护成本极低。
