4mm孔径刚性法兰传动连接构件

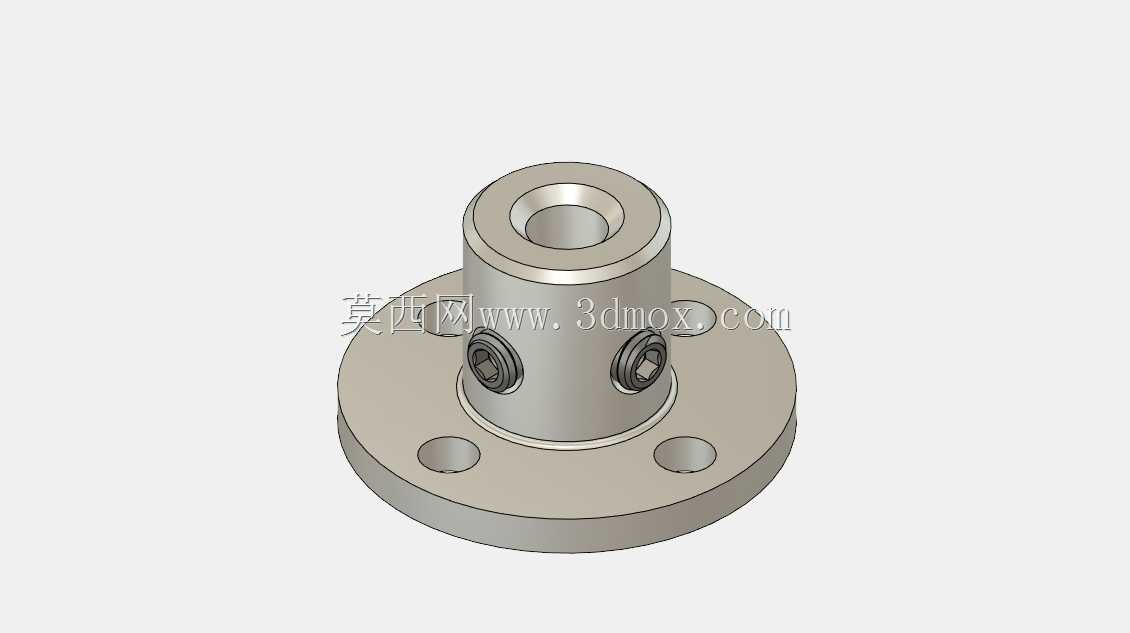

　　这类刚性法兰联轴器常出现在对传动同轴度要求较高的小型精密传动链路中，常见于小型实验台架、桌面级自动化输送模组、微型泵组动力端、小型检测设备的动力传递环节，区别于挠性联轴器可补偿偏移的特性，这类刚性结构完全依靠自身加工精度保证两轴的对中状态，传动过程中无背隙、无滞后扭转，能精准传递转速与扭矩，适合载荷平稳、无强烈冲击的低速小扭矩传动场景。从结构设计来看，主体采用一体化法兰盘加同轴轴套的构型，轴套部分开设4mm标准通孔，用于穿装对应直径的主动或从动轴，轴套侧壁对称布置两枚紧定螺钉孔，安装时通过拧紧紧定螺钉实现轴与联轴器的径向锁止，避免传动过程中轴与联轴器发生相对滑动；法兰盘端面上均匀分布三个安装通孔，

　　用于通过螺栓将联轴器与对接端的法兰构件完成刚性固连，法兰盘与轴套为同轴一体式加工结构，从根源上消除了装配带来的同轴度误差。设计过程中优先保证轴套内孔与法兰安装端面的垂直度、轴套内孔与法兰外圆的同轴度，形位公差控制在IT7级精度区间，紧定螺钉孔的位置对称度也做了严格约束，避免单侧锁止带来的轴偏载问题；法兰盘的厚度做了针对性加强，在螺栓锁紧时不会发生翘曲变形，轴套的轴向长度经过匹配计算，既保证与轴的接触长度足够传递额定扭矩，又不会过度占用轴向安装空间，适配小型设备紧凑的安装布局。实际选型使用时需要注意，这类刚性联轴器对安装对中要求极高，两轴的径向偏移、角向偏移都需要控制在极小范围内，否则会在轴端产生额外的附加弯矩，

　　加速轴承磨损甚至造成轴的疲劳断裂；安装前需要确认轴径与联轴器内孔的配合公差，一般采用间隙配合方便装配，紧定螺钉的锁紧扭矩需要符合对应规格的标准要求，避免锁止力不足打滑或是扭矩过大造成螺纹滑牙、轴表面压伤。法兰安装面的平面度也会直接影响连接后的同轴度，对接前需要清理安装面的毛刺、杂物，保证两个法兰面完全贴合后再对角均匀拧紧连接螺栓，避免单侧受力造成法兰倾斜。这类构件没有缓冲吸振的结构，不适合用在启动冲击大、正反转频繁的传动场景，在符合适用工况的前提下，它的传动效率远高于挠性联轴器，结构简单可靠，日常几乎不需要维护，长期使用也不会出现弹性元件老化失效的问题，是小型精密刚性传动场景下的首选连接构件。
