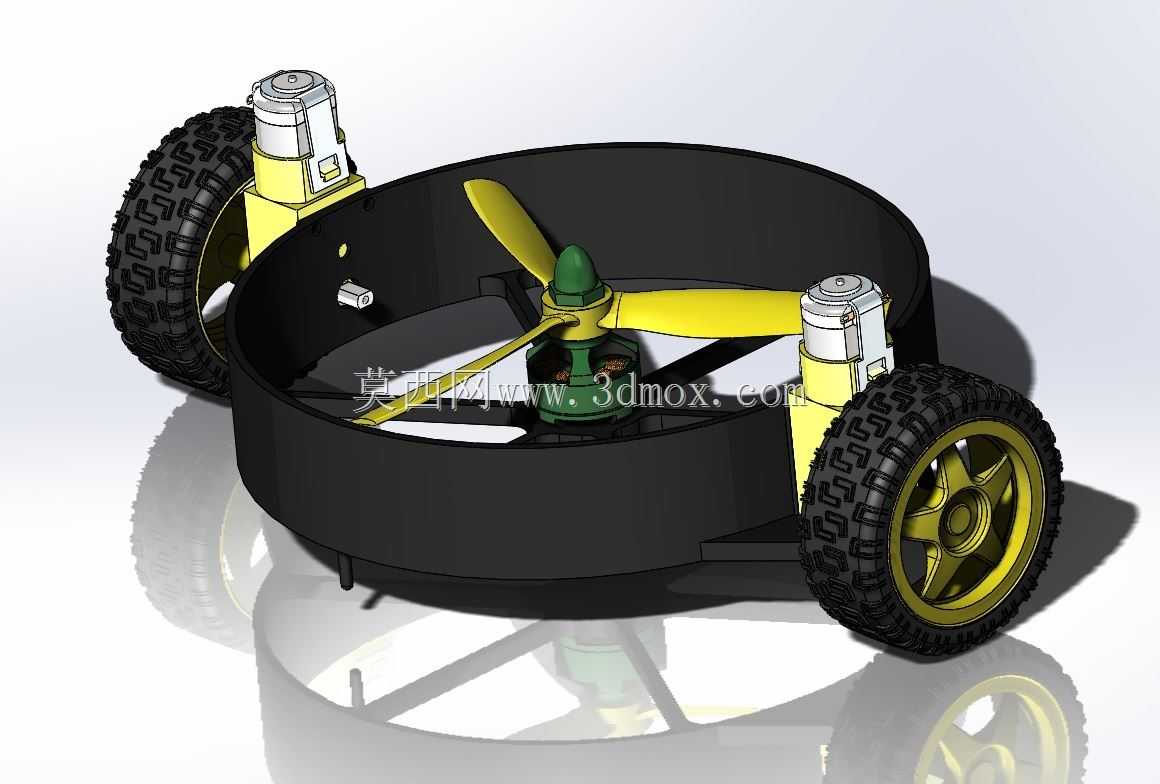

带6045螺旋桨的双轮驱动BLDC爬壁机器人结构

　　这款轮式爬壁机器人采用负压吸附结合轮式移动的构型，核心吸附力由中部的BLDC动力系统搭配6045螺旋桨提供，通过螺旋桨高速旋转产生指向壁面的下压力，让设备能够稳定附着在垂直壁面甚至倒置壁面开展作业，可适配玻璃幕墙、金属罐体、混凝土立面等多种壁面工况，替代人工完成壁面检测、清洁、喷涂、探伤等高危作业任务，大幅降低高空作业的安全风险。

　　行走部分采用双侧对称布置的驱动轮结构，每侧驱动轮匹配独立的减速驱动单元，传动比设定为120:1，可输出足够的轮上扭矩，克服壁面移动时的摩擦阻力与重力分力，双轮差速的驱动形式无需额外转向机构，即可实现原地转向、小半径转弯，在狭窄壁面区域也具备灵活的移动能力。驱动轮选用深纹路的越野式橡胶轮胎，胎面花纹可在粗糙壁面提供足够的附着摩擦力，避免轮组打滑导致的吸附失效或位置偏移，轮辋采用轻量化结构设计，在保证结构强度的前提下降低转动惯量，提升驱动响应速度。

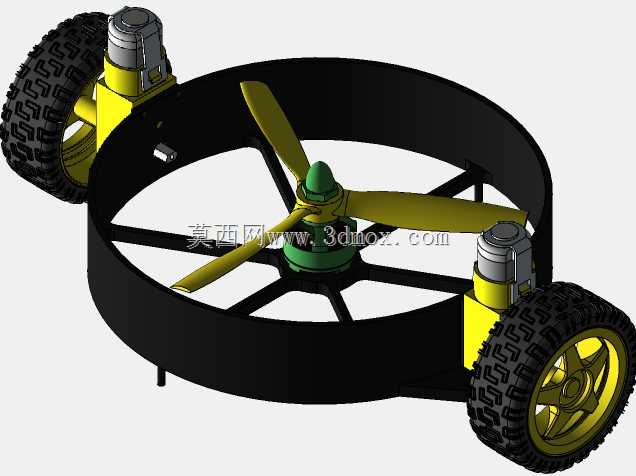

　　整体结构采用环形外框架作为主承载基体，框架内部通过辐条结构固定中部的动力安装座，螺旋桨动力单元居中布置，让吸附下压力的作用点落在整机重心附近，保证轮组受力均匀，避免单侧轮压过大导致的移动卡顿。框架两侧延伸出驱动轮安装支架，支架与主框架采用刚性连接，保证驱动单元的安装定位精度，同时预留了足够的轮胎跳动间隙，避免壁面存在微小凸起时轮胎与框架发生干涉。

　　设计过程中优先控制整机重量，所有非承力部位都做了镂空处理，在保证框架抗扭刚度的前提下降低整机负载，让螺旋桨动力单元无需输出过大功率即可提供足够的吸附力，同时降低电池负载，延长单次作业的续航时间。电路部分将电调集成在动力单元附近，缩短动力线路长度，减少大电流线路的压降损耗，驱动电机的走线沿框架辐条布置，通过线卡固定避免螺旋桨气流扰动导致的线路晃动磨损。

　　安装边界上，整机为扁平式圆形构型，外轮廓直径略大于螺旋桨旋转直径，可避免螺旋桨旋转时触碰壁面障碍物，驱动轮下沿略低于框架底面，保证轮组与壁面接触时框架与壁面保留均匀间隙，让螺旋桨产生的气流能够形成稳定的负压腔，保证吸附力的持续稳定。整机重心控制在吸附力作用点与壁面垂线的重合位置，避免壁面移动时出现倾覆力矩，提升不同倾角壁面的适应能力。
