航模螺旋桨静平衡检测校准装置

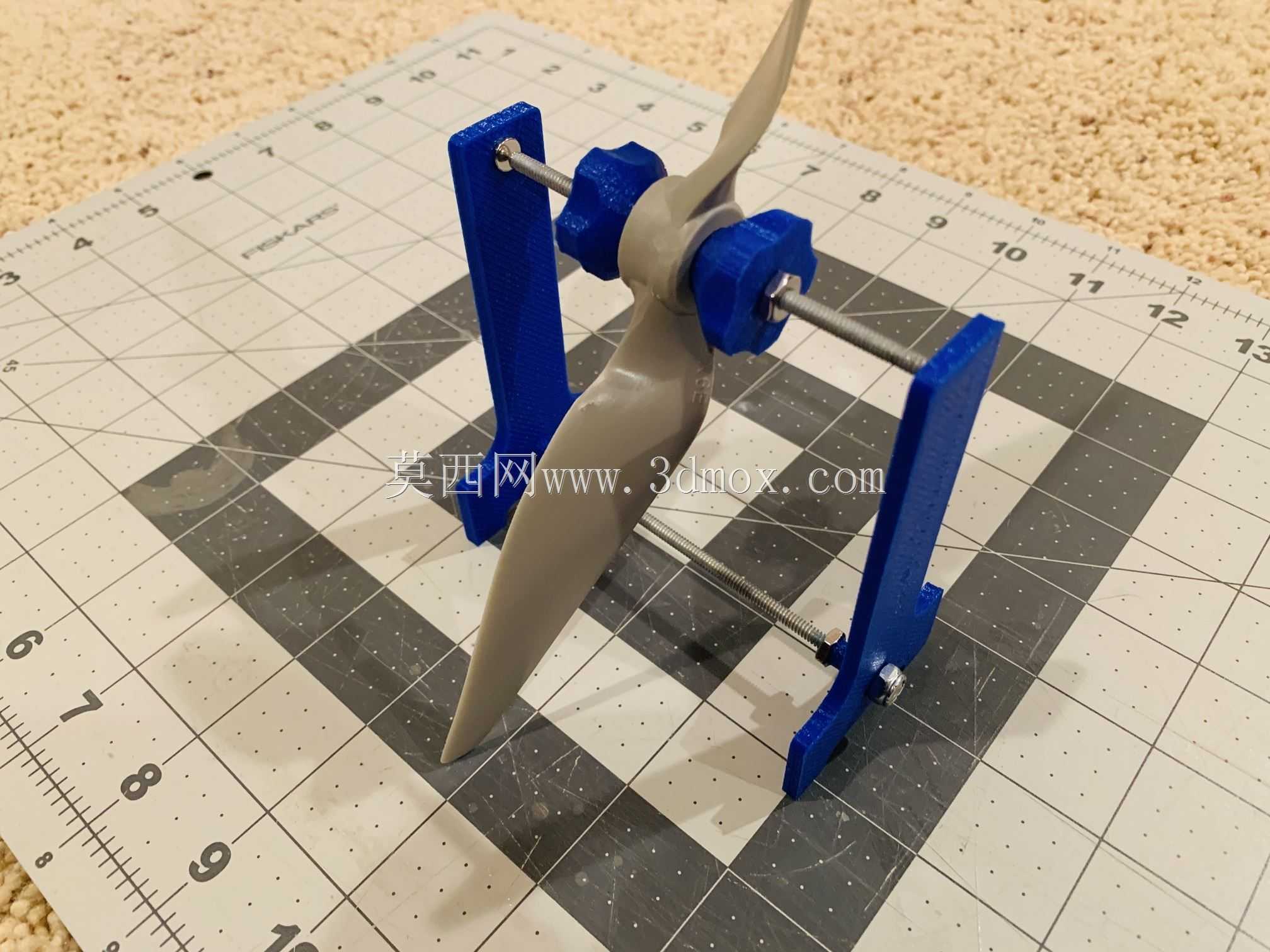

　　航模动力系统调试环节中，螺旋桨的动平衡精度直接影响飞行稳定性、电机轴承使用寿命以及整机振动水平，这套平衡装置正是针对小尺寸螺旋桨的静平衡检测需求设计，可覆盖多旋翼、固定翼常用规格的塑料、碳纤维螺旋桨校准作业。装置整体采用分体式支撑结构，两个立式支撑座作为核心承载部件，平行穿设的金属杆为桨叶提供旋转支撑轴，支撑座上的锁紧结构可根据待检测螺旋桨的中心孔距灵活调整支撑间距，适配不同安装孔径、不同长度的桨叶检测需求，无需额外定制转接配件。支撑轴采用标准螺纹规格设计，端部的锁紧旋钮可快速固定桨叶安装位置，避免检测过程中桨叶轴向窜动影响平衡判断精度，底座部位嵌入的钕磁铁提供磁吸阻尼，能够让存在偏重的桨叶在旋转过程中平稳停在重心偏移位置，

　　无需额外施加外力即可快速识别桨叶的偏重方位，方便操作人员对偏重侧桨叶进行打磨减重处理。从安装边界来看，整套装置占用桌面面积极小，支撑座高度经过优化，检测过程中桨叶旋转不会与支撑台面发生干涉，金属支撑轴的直线度经过校准，可最大限度降低轴系自身摩擦对平衡检测结果的干扰，避免出现误判。设计过程中充分考虑了DIY制作的可行性，所有结构件均可通过桌面级3D打印制作，打印过程无需额外添加支撑结构，装配环节仅需准备对应规格的金属螺杆、锁紧螺母以及标准尺寸钕磁铁即可完成组装，无需复杂机加工工序。实际使用时，只需将待检测螺旋桨固定在支撑轴中部，轻轻拨动桨叶使其自由旋转，待其完全静止后标记朝下的桨叶位置，重复多次操作确认偏重方位后，

　　对偏重位置进行微量打磨，直至桨叶可在任意角度位置保持静止，即完成静平衡校准，经校准后的螺旋桨可大幅降低高速旋转时的振动量，减少电机轴承的径向载荷，提升航模飞行时的动力输出稳定性，尤其适合FPV穿越机、小型固定翼航模的日常维护调试场景使用，也可用于小型塑料风叶、微型旋翼类零件的静平衡快速检测。
