数控铣床配套虎钳用真空吸附卡盘结构

　　在精密零件铣削加工场景中，薄壁塑料件、薄型板材类工件的装夹一直是困扰一线加工人员的难点——采用传统机械压板夹紧易造成工件变形，使用普通平口钳夹持又容易因夹持力分布不均导致加工时工件移位，尤其是面积较大、厚度较薄的非金属工件，常规装夹方式的良品率很难稳定控制。这款适配虎钳安装的真空卡盘，正是针对这类加工痛点设计的专用装夹结构，可直接搭配车间常用的库尔特式平口钳使用，无需对原有铣床工作台做额外改造，就能快速实现薄型工件的稳定装夹。

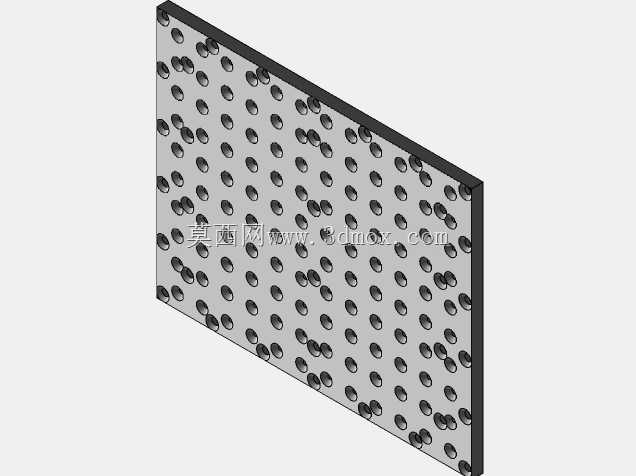

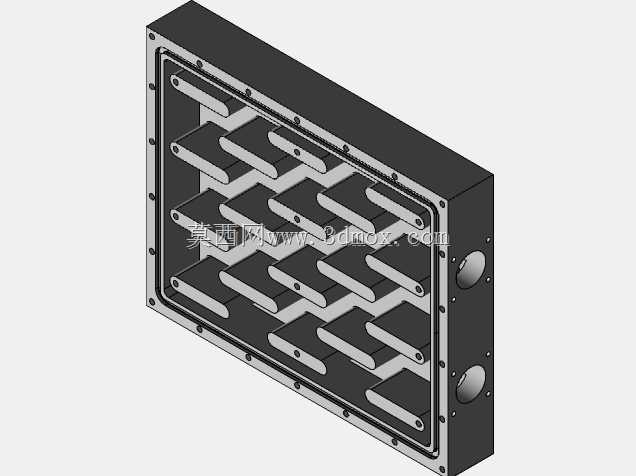

　　从结构设计来看，卡盘主体采用矩形平板结构，工作面密布阵列式真空吸附孔，孔位排布经过受力测算，可覆盖不同尺寸规格的工件装夹需求，不管是小型片状零件还是幅面接近卡盘尺寸的整板工件，都能通过对应区域的孔位形成均匀的吸附力，避免局部吸附力不足导致的加工振颤。卡盘背面设置了与平口钳钳口平行度匹配的安装基准钢板，安装时可直接落入平行板上的虎钳钳口内，依靠钳口的夹紧力完成卡盘自身的固定，整个安装过程无需额外打表找正过长时间，基准钢板的平面度公差控制在0.02mm以内，可保证卡盘安装后工作面与铣床工作台的平行度满足精加工要求。

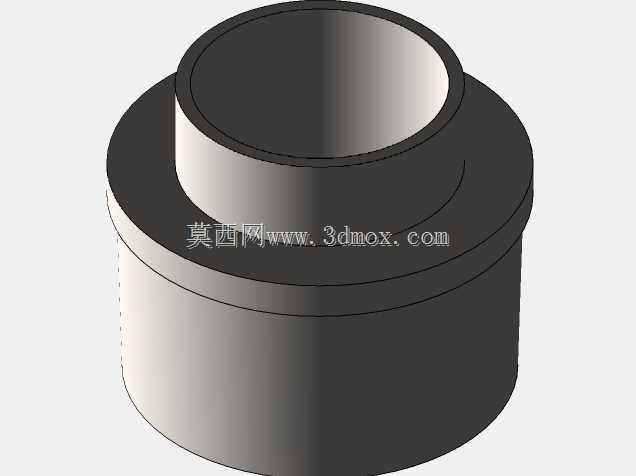

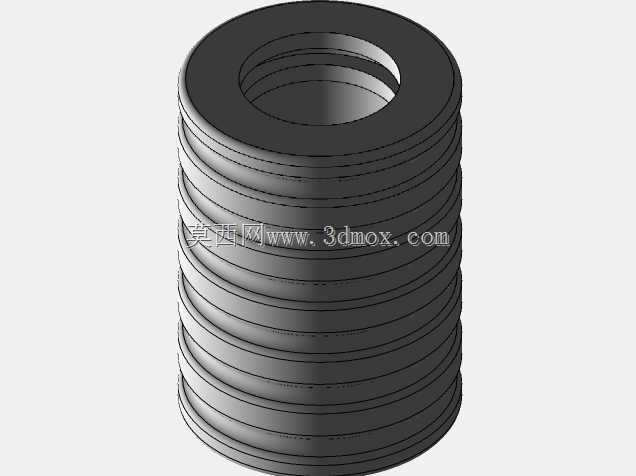

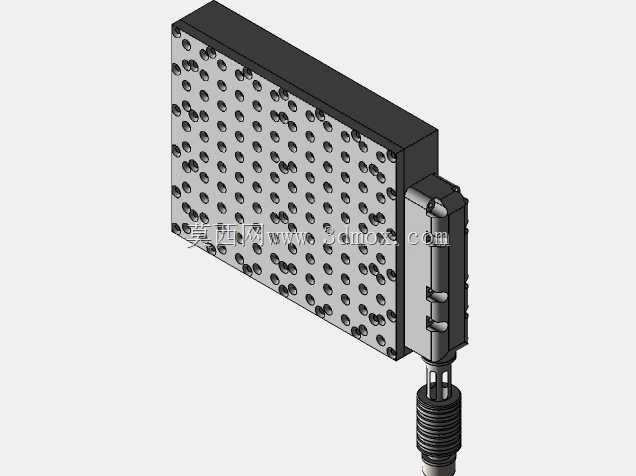

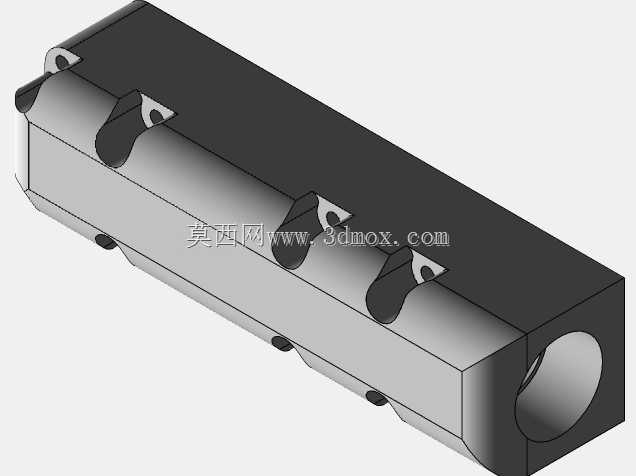

　　卡盘侧部集成了真空通路控制结构与外接气源接口，接口采用标准快插式设计，可直接对接车间常规的真空发生管路，无需定制专用转接头。侧部的控制结构可实现吸附通路的通断控制，工件摆放到位后即可开启真空实现快速装夹，加工完成后切断真空通路即可取下工件，单工件装夹拆卸时间可控制在数秒内，相比传统压板装夹的效率提升十分明显。考虑到铣削加工的切削液环境，整个卡盘的密封结构采用耐油耐切削液的密封件，长期在湿式加工环境下使用也不会出现真空泄漏的问题，吸附面的孔口做了倒角处理，避免放置工件时刮伤工件表面，同时也能减少切削液残渣在孔口的堆积，降低日常维护的清理难度。

　　在安装边界上，这款卡盘的整体厚度控制在适配常规虎钳最大开口的范围内，安装后不会过度占用虎钳的夹持行程，卡盘工作面的高度经过测算，安装后工件的加工高度处于铣床的最佳切削行程区间，无需额外垫高或者调整铣床Z轴的安全行程。对于加工批量较大的薄型塑料件、薄铝板、亚克力板等工件的车间来说，这种可直接适配现有虎钳的真空卡盘，不需要投入成本购置专用真空工作台，就能快速实现薄件的稳定装夹，既解决了薄壁件装夹变形的问题，也兼顾了现有工装的复用性，在小批量精密零件加工、手板件加工等场景下的实用性非常突出。
