哈斯机床工具释放活塞卡夹固定结构

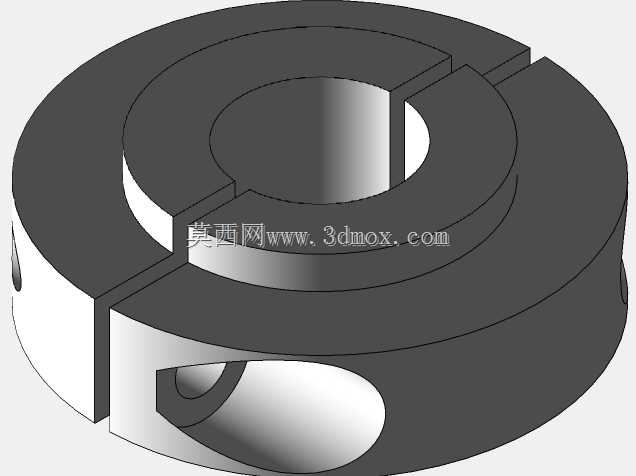

　　在数控加工中心的日常运维场景中，主轴工具释放机构的可靠性直接决定换刀流程的顺畅度，一旦活塞端部的卡夹定位失效，会直接触发主轴到位检测异常，导致换刀动作中断，这也是立式加工中心运维中较为常见的机械故障点。这款卡夹固定结构正是针对哈斯系列机床工具释放活塞的卡夹断裂问题设计的替换件，核心作用是替代原厂OEM标识段与Cir卡片段，恢复活塞端部的卡紧定位功能，解决prox开关无法识别到位标志、抛出故障代码的问题。从结构设计来看，整体采用环形剖分结构，主体为同轴阶梯环构型，沿径向开设对称的剖分缺口，既保证卡夹可以顺利卡入活塞端部的环槽，又能在安装后形成完整的环形限位面，避免卡夹受活塞往复运动的冲击力出现松脱。内侧环面与活塞环槽采用小间隙配合，

　　配合面的粗糙度控制在合理区间，既不会因为间隙过大导致卡夹窜动，也不会因为间隙过小造成安装卡滞。外侧环面预留了与检测标志匹配的定位凸台，刚好对应prox开关的检测位置，安装后无需额外调整检测开关的位置，就能让开关准确识别活塞的到位状态，省去了运维过程中反复校准检测位的步骤。结构上额外设置了径向的定位销孔，安装时可以通过销钉实现卡夹的周向定位，避免活塞往复动作时卡夹随活塞转动，导致检测位偏移，这一点相比原厂的纯卡簧限位结构，抗扭转性能有明显提升，能适应主轴高频换刀带来的反复冲击载荷。从安装边界来看，整体环形结构的外径与原厂活塞端部的安装腔尺寸完全匹配，轴向厚度与原厂卡片段的厚度一致，替换时无需对活塞本体或者主轴安装腔做任何二次加工，

　　直接拆下断裂的残留卡夹段，清理环槽内的碎屑后，将两个半环卡入环槽，对准销孔装入定位销即可完成安装，整个替换过程不需要拆解整个活塞组件，能大幅缩短故障停机的时间。结构的受力层面，剖分位置特意避开了活塞往复运动的主受力方向，卡夹装入环槽后，剖分缺口的位置处于非载荷传递区，避免长期受轴向冲击力导致剖分位置出现裂纹扩展，同时阶梯环的结构让卡夹的受力面形成分层承载，轴向的冲击力由阶梯面分担，不会全部集中在卡夹的开口位置，能有效提升卡夹的使用寿命，减少同类故障的重复出现概率。
