Kurt虎钳手轮轮盘适配结构设计

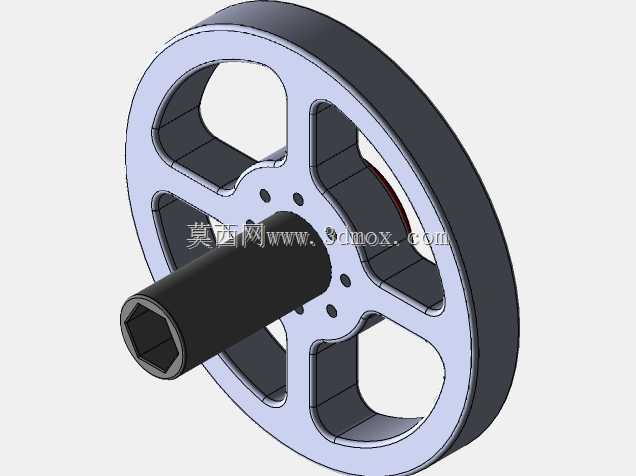

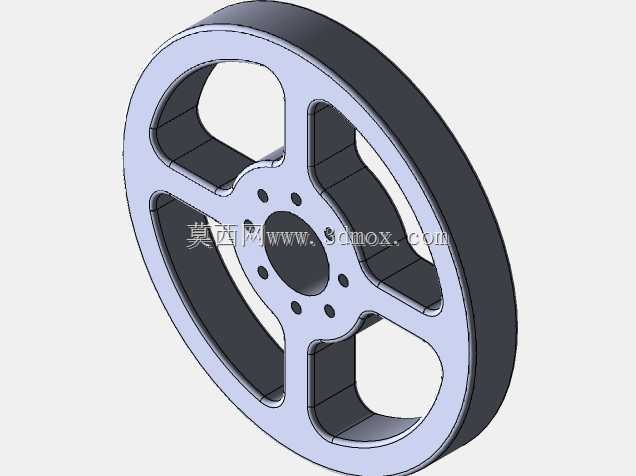

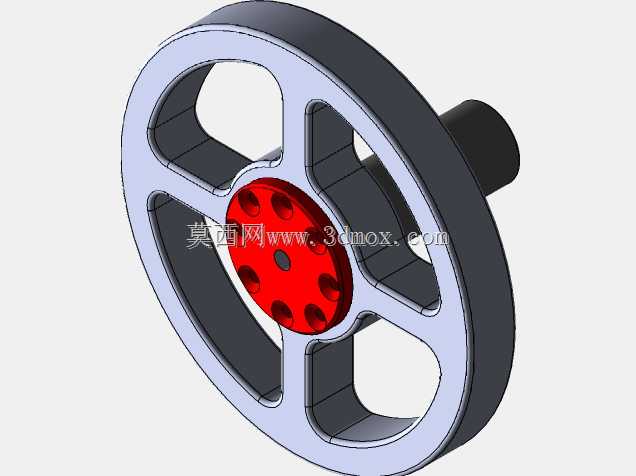

　　这款适配Kurt系列机用虎钳的手轮结构，主要面向机加工车间的虎钳快调改造场景，解决普通虎钳手轮转动圈数多、锁紧效率低的实操痛点，适配常规立式铣床、加工中心工位上的台虎钳快速开合调整需求，能大幅缩短工件装夹的辅助工时。结构核心采用带八孔均布的法兰式轮盘主体，中心集成方孔嵌装结构，可直接适配3/4英寸规格的标准冲击套筒，无需额外加工转接件即可与电动冲击工具对接，实现虎钳丝杠的快速旋动，在粗调工位时能快速带动丝杠进退，接近夹紧行程末端再切换为手动微调，兼顾快调效率与夹紧精度。轮盘边缘的八个均布通孔为减重与安装预留空间，既可以穿装拨杆实现手动大扭矩锁紧，也能通过这些孔位加装防护端盖，避免加工碎屑进入中心配合方孔造成卡滞。

　　中心凸台的方孔与套筒采用过渡配合设计，侧面预留的横向通孔可穿装弹性圆柱销，实现套筒与轮盘的周向固定，避免大扭矩传动时出现打滑松脱；轮盘背面与虎钳丝杠轴端的配合面做了平面度管控，保证传动时的同轴度，减少转动过程中的偏摆晃动。安装边界上，轮盘外径控制在适配常规虎钳操作空间的尺寸，不会与机床工作台面的T型槽螺栓、工件定位挡块产生干涉，中心凸台的轴向伸出长度经过匹配计算，安装后不会突出虎钳端面过多，避免操作人员走动时剐蹭。设计时充分考虑车间实操的粗暴使用场景，轮盘主体采用等厚圆盘结构，没有薄弱的薄壁伸出结构，受意外撞击时不易断裂，中心方孔的棱边做了微小倒角处理，既方便套筒快速插入装配，也能减少应力集中，延长反复拆装后的使用寿命。

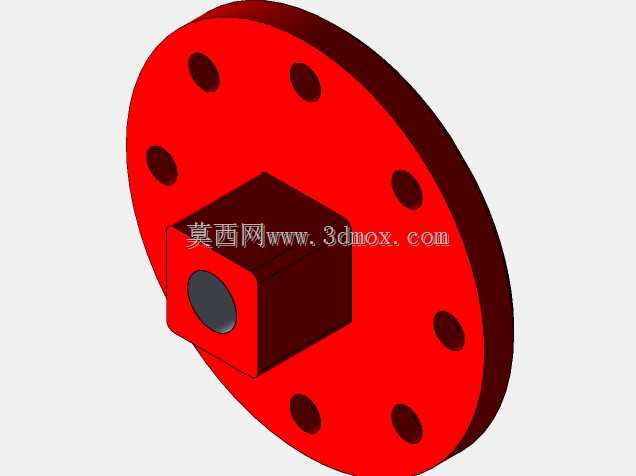

　　轮盘表面的红色涂装为车间实操中的辨识度设计，操作人员在工位上能快速识别手轮位置，避免误触其他操作部件，均布的孔位也可作为扭矩标记点，方便记录不同材质工件装夹时的轮盘转动角度，实现装夹扭矩的一致性管控，适配批量零件加工时的快速装夹作业需求。
