车间焊接用液压压紧机架结构设计

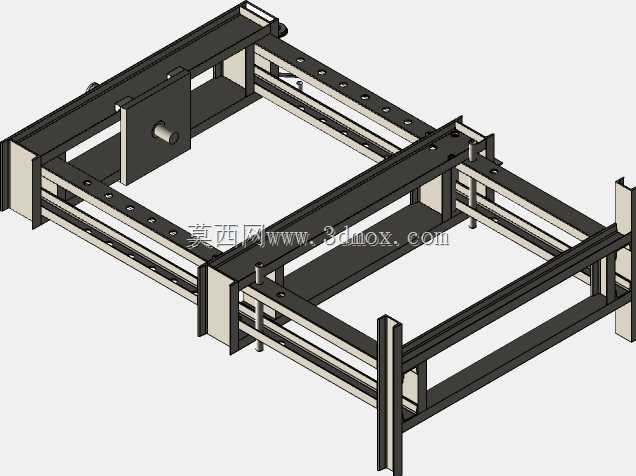

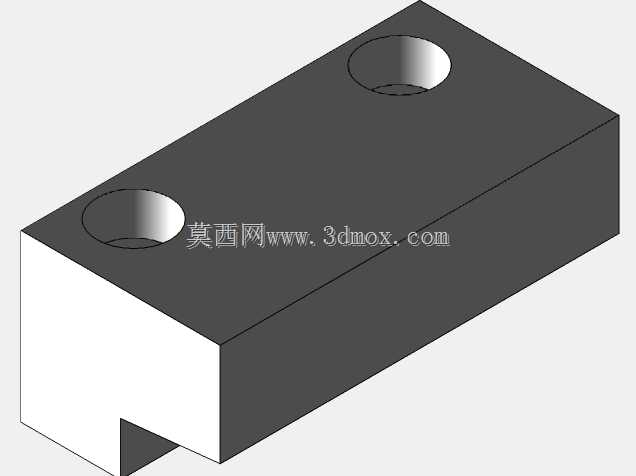

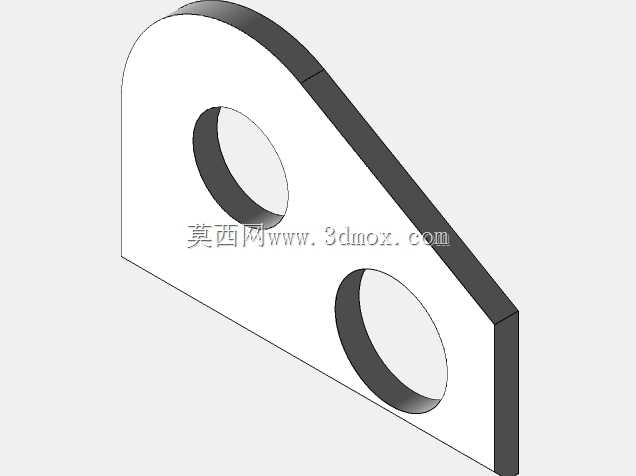

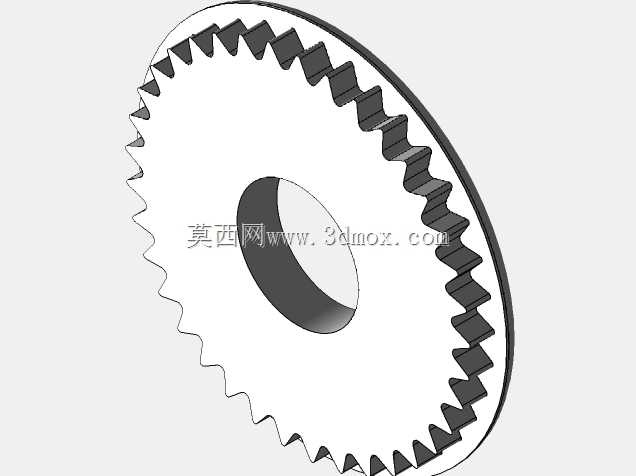

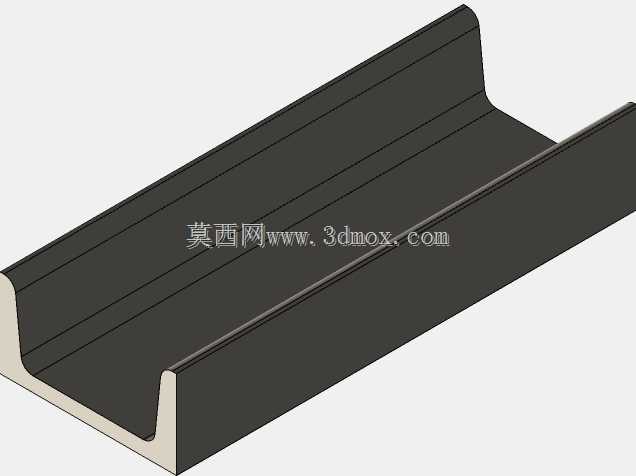

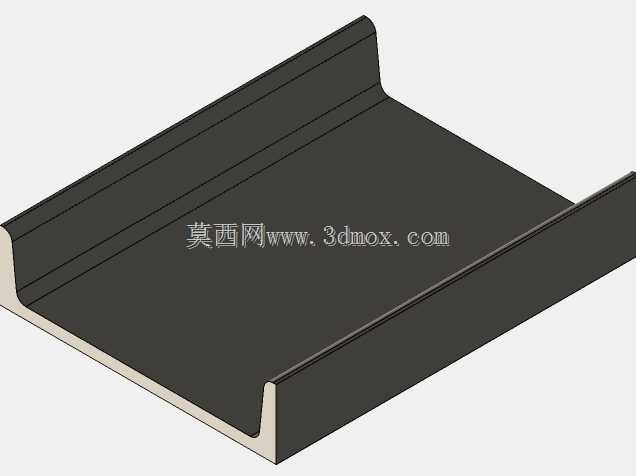

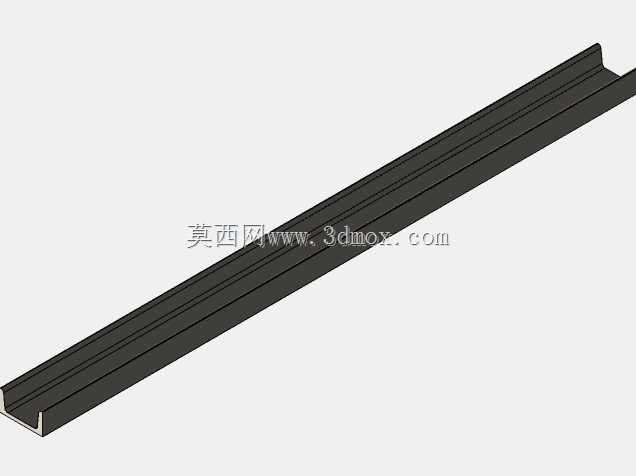

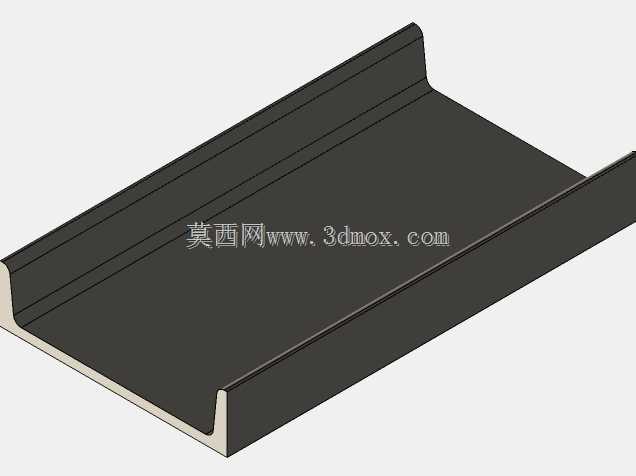

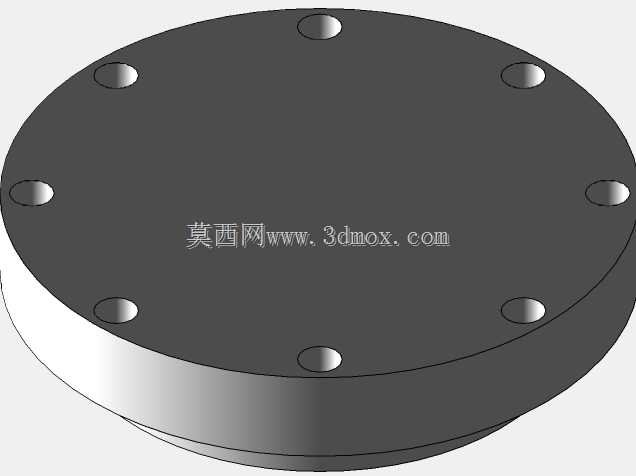

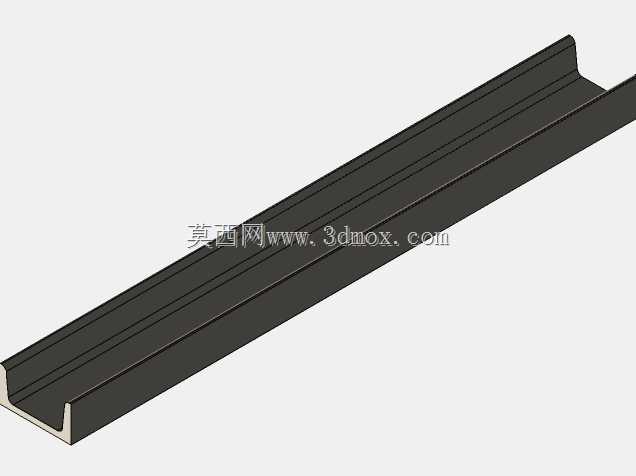

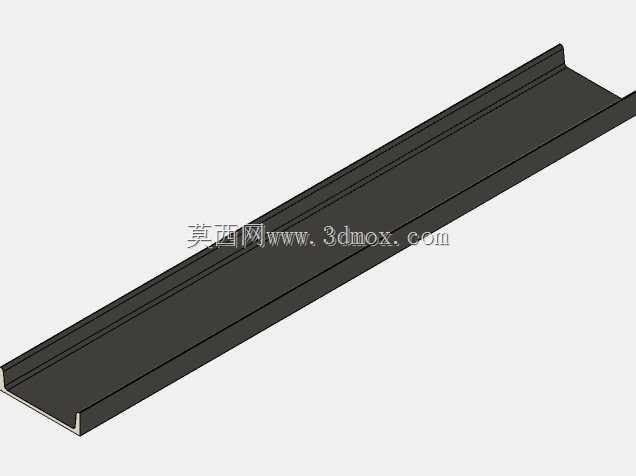

　　这款机架结构是面向车间焊接工序开发的液压压紧配套载体，核心适配porta系列动力缸的安装与动作输出，解决焊接组件拼装过程中人工压紧效率低、定位精度差、施压不均导致的焊后变形问题。整套结构采用型钢焊接框架作为主体承载基础，框架两侧布置平行导向导轨，为滑动压板提供稳定的直线运动导向，避免施压过程中压板偏载卡滞。压板的升降动作通过配套绞盘机构实现空载状态下的快速位置调整，到位后再由动力缸输出额定压紧力，兼顾大行程快速移位与高压压紧的工况需求，相比纯液压驱动的全行程结构，能有效缩短空载动作耗时，提升工位周转效率。

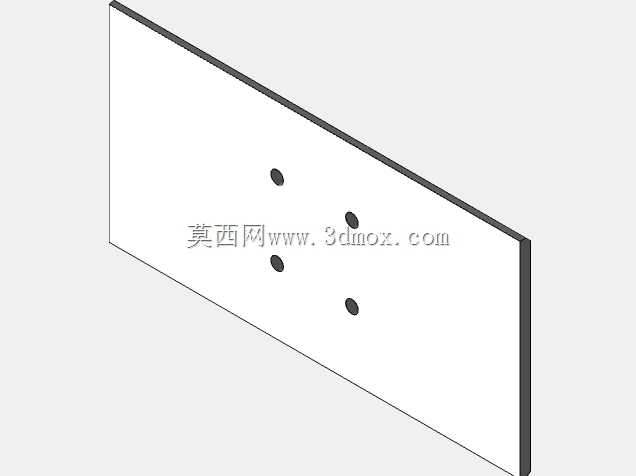

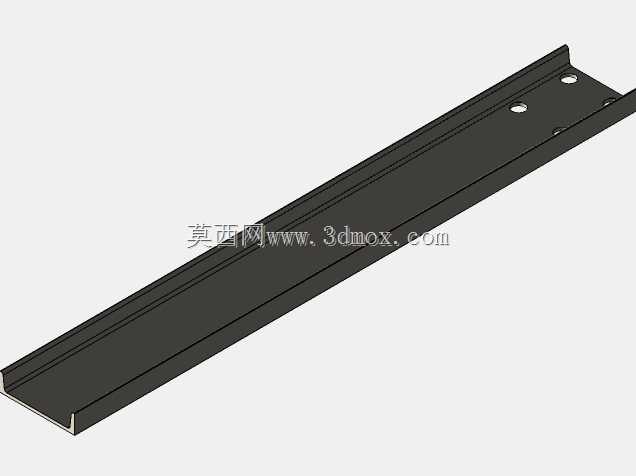

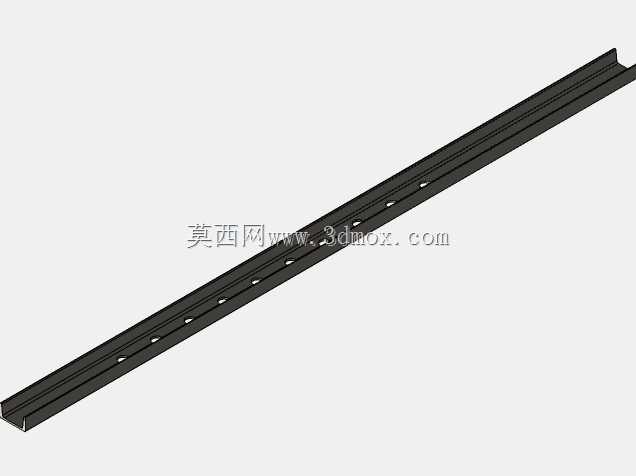

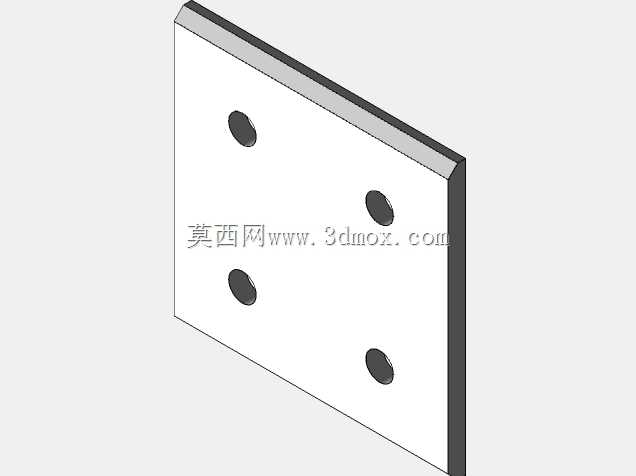

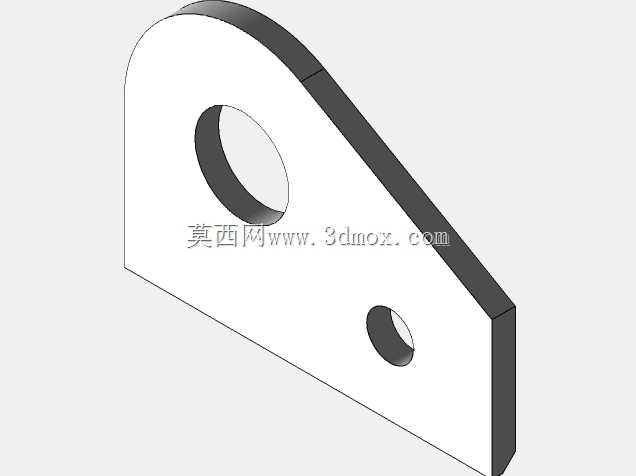

　　从安装边界来看，框架整体采用矩形对称布局，两侧导轨安装面预留了等距排布的调节孔位，可根据待焊工件的宽度尺寸调整导轨跨距，适配不同规格焊接组件的装夹需求；压板的安装面同样预留了通用螺纹孔阵列，可根据工件型面更换不同结构的压头，满足平板类、框架类、异形焊接件的压紧需求。框架底部预留了与车间地面工位平台连接的固定孔位，安装时可通过膨胀螺栓或T型螺栓直接固定在焊接工作平台上，无需额外制作过渡安装底座，降低工位部署的改造成本。

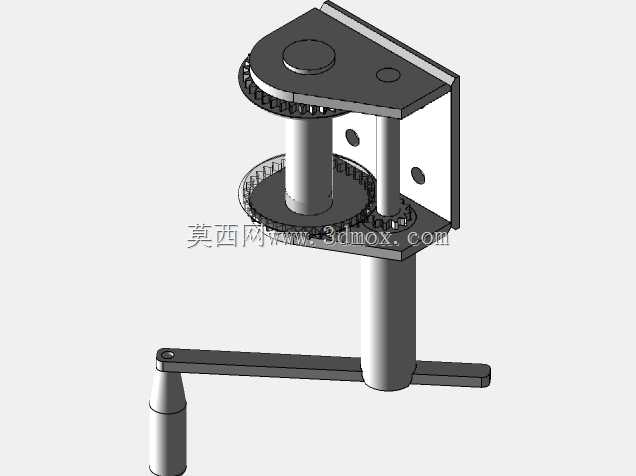

　　设计过程中重点考虑了焊接工况的防护需求，所有导向面均高出框架主体安装平面，避免焊接飞溅、打磨碎屑直接落在导轨配合面造成运动卡滞；框架的受力横梁采用加厚型钢截面，在满负载压紧工况下，横梁的最大扰度控制在允许范围内，保证压紧力均匀传递到工件贴合面，减少因施压不均导致的焊接错边、间隙不均问题。绞盘机构布置在框架侧方的操作位，操作人员站在工位侧面即可完成压板的快速升降调整，无需探身到框架内部操作，符合车间焊接工位的安全操作规范。

　　在实际应用场景中，该结构可直接部署在焊接班组的固定工位，配合对应的焊接定位工装使用，完成各类金属框架组件、钣金拼接件的焊前压紧固定，也可根据工序需求调整动力缸参数，扩展用于小型零部件的压装、校形工序。整套结构没有冗余的复杂传动部件，日常维护仅需定期对导轨配合面加注润滑脂、检查绞盘钢丝绳的磨损状态即可，适合车间多班次连续作业的使用环境，能有效降低一线操作人员的劳动强度，提升焊接工序的装夹效率与成品一致性。
