冲压成型电机外壳结构设计方案

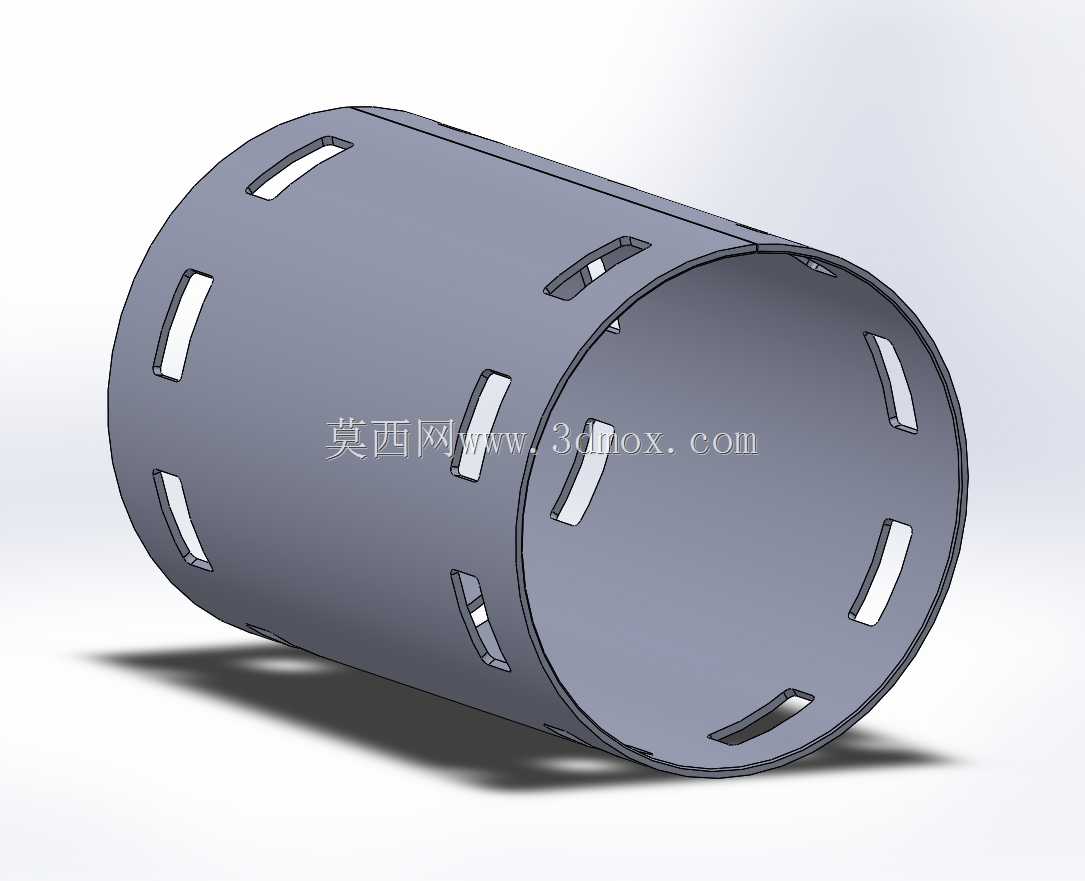

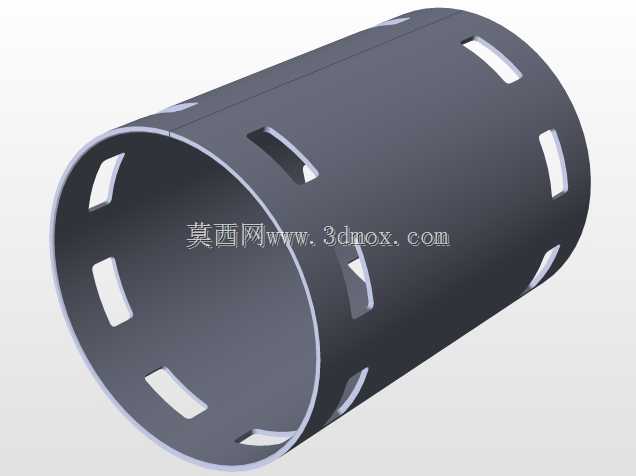

　　这类冲压电机外壳主要适配小功率通用交流电机的装配需求，常见应用在家用电器驱动、小型工业传动设备、通风散热机组这类场景中，作为电机定子总成的外部承载防护结构，承担着固定定子铁芯、防护内部绕组、辅助整机散热、提供安装定位基准的多重作用。从结构设计逻辑来看，整体采用薄壁圆筒式冲压成型方案，选用冷轧钢板作为基材，通过多道次冲压拉伸完成主体成型，相比传统铸铝外壳，生产效率更高、壁厚均匀性更好，批量生产成本控制优势明显，同时钢材的结构强度更优，抗冲击变形能力更强，适合在有一定振动的装配场景下使用。壳体表面均匀分布的多组长条形冲切槽，并非单纯的减重设计，一方面是为了匹配电机内部绕组的散热需求，

　　让运转过程中产生的热量可以通过槽口快速与外界空气形成对流，降低电机长时间运转的温升；另一方面这些槽口的位置是严格对应定子总成的装配卡位设计的，在定子压装入壳的工序中，可以通过槽口观察装配到位情况，同时部分槽位可以预留走线空间，方便电机引线的引出固定，避免装配过程中引线被壳体边缘挤压破损。从安装边界来看，圆筒主体的内径尺寸严格匹配对应型号定子的外径公差，采用基孔制配合设计，压装后可以保证定子与壳体的同轴度，减少电机运转过程中的径向跳动；壳体两端的端口预留了端盖装配的止口位，冲压过程中直接成型止口台阶，不需要额外的车削加工，端盖装配后可以保证两端轴承位的同轴精度，降低电机运转的噪音与异常磨损。壳体上的槽位排布经过受力校核，

　　避开了壳体的主要受力承载路径，不会因为开槽导致整体结构刚性下降，在电机整机装配完成后，壳体可以承受正常的安装锁紧力，不会出现变形导致定子移位的问题。这类冲压外壳的设计重点在于平衡散热需求、结构刚性与加工工艺性，所有的冲切特征都可以在级进模上一次成型，不需要后续二次加工，冲压完成后只需要做表面防锈处理即可进入装配工序，非常适合大批量规模化生产。在实际选型应用中，需要注意壳体的总长尺寸要匹配定子叠厚与端盖的装配间隙，槽位的位置要对应内部绕组的通风路径，避免出现散热盲区，同时壳体的壁厚选择要匹配电机的功率等级，功率偏大的机型可以适当增加板材厚度，提升整体抗振能力，避免运转过程中出现壳体共振产生的额外噪音。
