适配WEG系列的工业电机机座结构设计

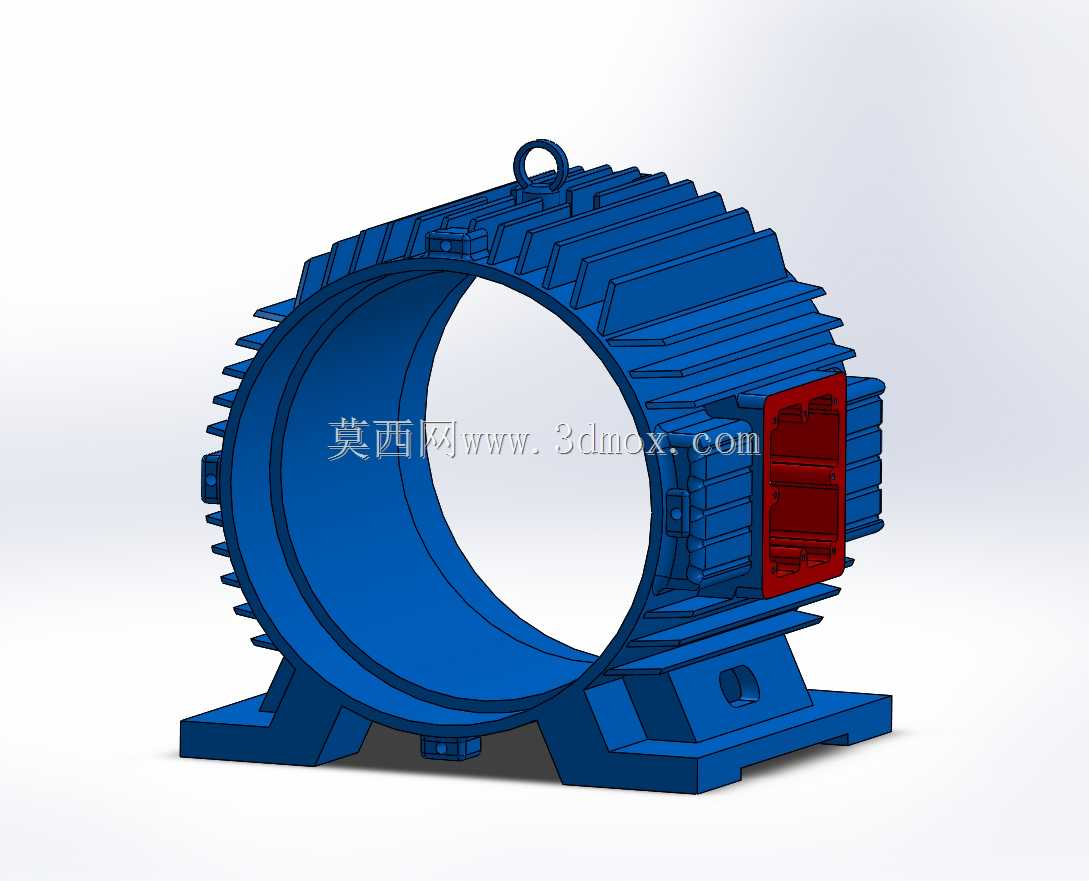

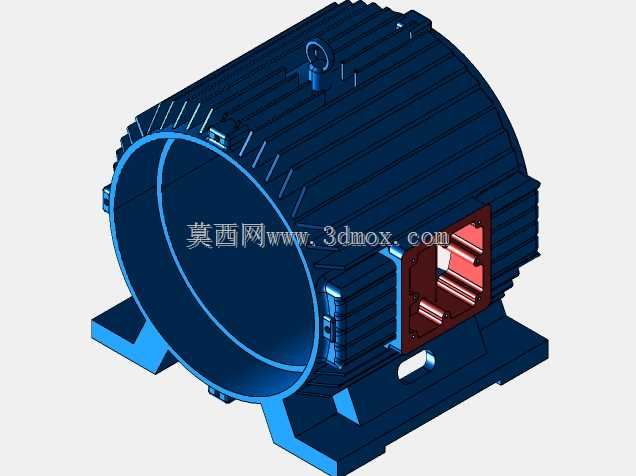

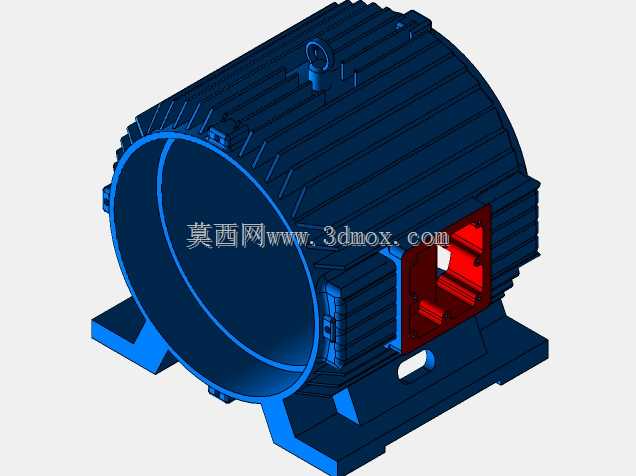

　　这款机座是针对WEG系列工业三相异步电机开发的承载壳体结构，主要应用在工业传动场景中，覆盖风机、水泵、输送带、机床主轴驱动等常规工业负载的电机配套需求，作为电机的核心承载部件，其结构合理性直接决定电机运行的稳定性与使用寿命。从结构设计逻辑来看，机座采用带轴向散热筋的圆筒式主体结构，外圆周均匀排布的直向散热筋在不额外增加壳体壁厚的前提下，大幅提升了壳体的散热面积与结构刚性，电机运行时定子铁芯产生的热量可以通过铁芯与机座内壁的过盈配合接触面快速传导至散热筋，借助电机自带风叶的气流带走热量，避免定子绕组长期超温运行。机座底部的一体式安装脚采用加宽加厚的支撑结构，安装脚处预留的地脚螺栓孔可匹配标准规格的安装螺栓，安装面经过平面度公差管控，

　　能保证电机安装后与被驱动设备的同轴度，避免运行过程中出现额外的径向载荷导致轴承过早磨损。机座顶部设置的吊环结构是针对中大型电机整机吊装需求设计的，吊环安装位置经过重心校核，吊装时可保证电机整体处于水平状态，避免装配或转运过程中出现磕碰损伤。机座侧面的接线盒安装位采用凸起的定位止口设计，接线盒装配后可达到IP55以上的防护等级，防止工业现场的粉尘、水汽进入接线腔引发绝缘故障。设计过程中首先根据对应功率等级电机的定子铁芯外径确定机座的内孔尺寸，内孔与铁芯采用H7/p6的过盈配合公差，保证热套装配后铁芯与机座无相对位移，同时兼顾装配工艺性，避免过盈量过大导致铁芯压装时出现变形损伤绕组绝缘。散热筋的排布间距经过热仿真校核，

　　既保证相邻筋片之间的气流可以顺畅流通，不会出现气流死区影响散热效率，又避免筋片过密导致铸造过程中出现充型不良、砂眼等缺陷。机座的壁厚根据对应功率段的振动烈度要求做了差异化设计，在轴承室安装位置做了局部加厚处理，提升轴承位的结构刚性，抑制电机运行时的电磁振动与机械振动传递，降低整机运行噪音。安装脚的螺栓孔间距严格遵循IEC标准电机的安装尺寸规范，可直接替换同机座号的其他品牌标准电机，无需对现有设备的安装基础做改造，降低设备运维的替换成本。接线腔的内部空间预留了足够的接线操作余量，可满足不同规格电缆的接线弯折需求，同时预留了接地端子的安装位置，符合电气安全规范要求。
