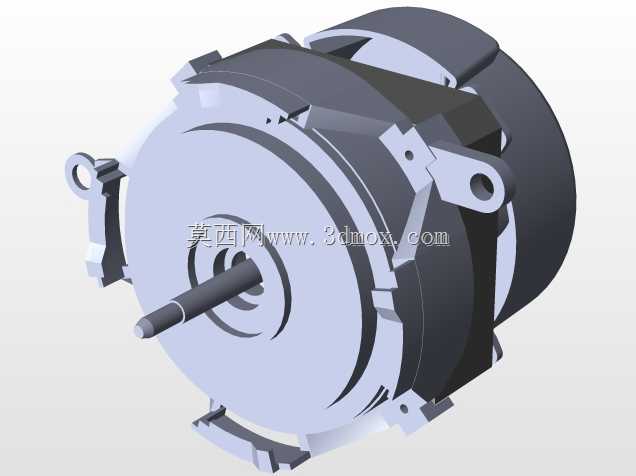

LG款DMR-170L1小型驱动电动机结构

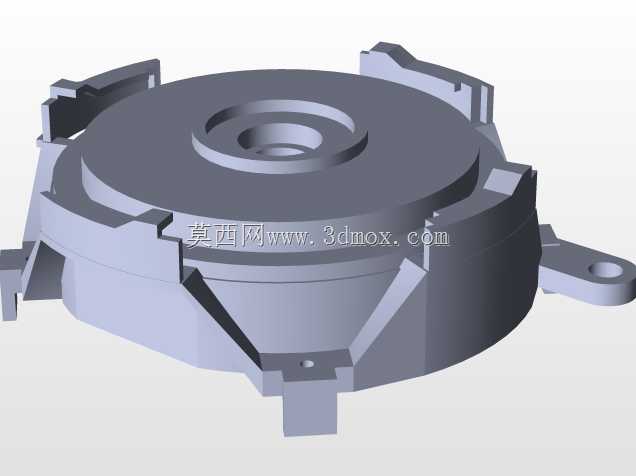

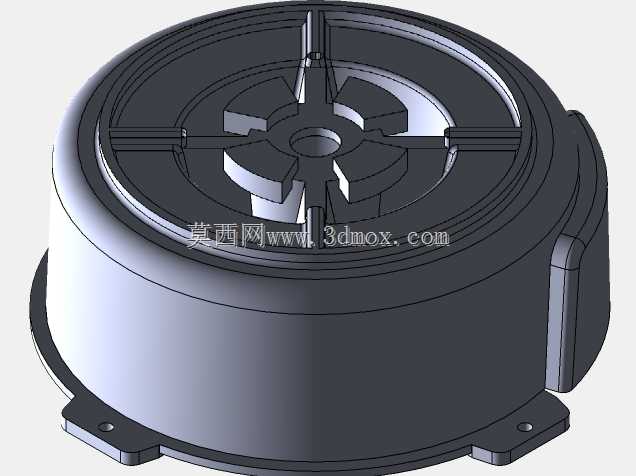

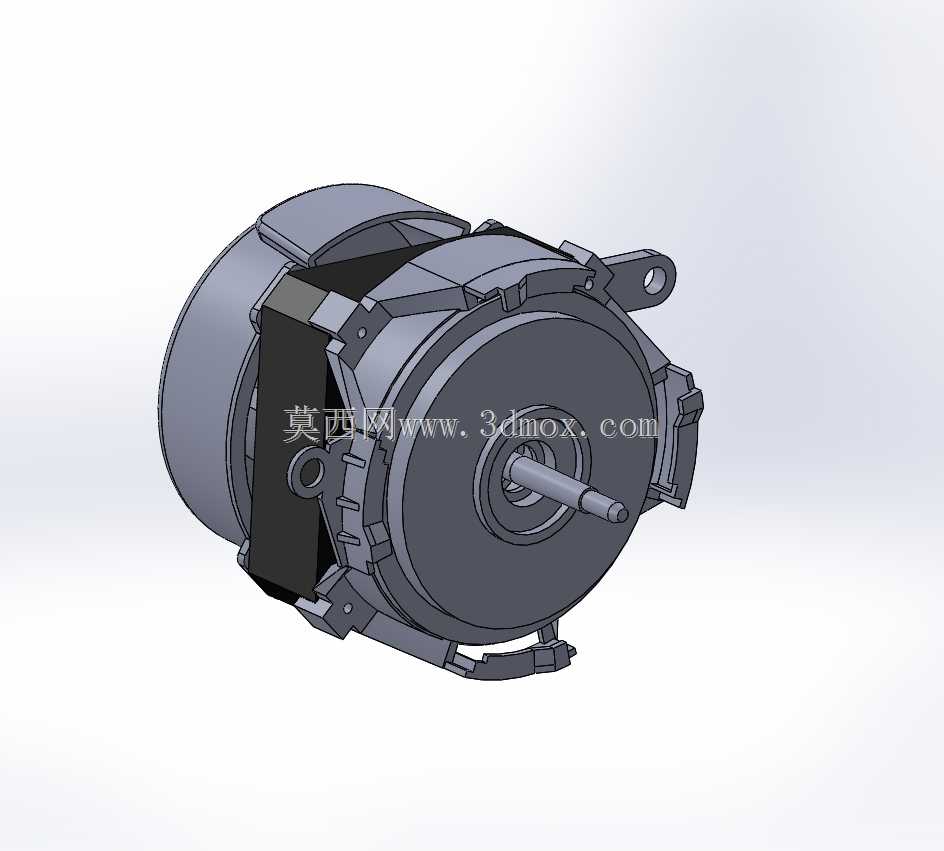

　　这款小型驱动电机的结构设计参考了LG同规格成熟量产机型，核心适配家用小功率电器、小型自动化终端设备的动力输出场景，常见于桌面小型传动装置、家用厨电驱动模块、小型通风设备的动力单元选型场景，能够稳定输出额定转速下的旋转扭矩，带动负载完成持续运转动作。从结构设计逻辑来看，整机采用一体化铸铝端盖搭配卷压式定子外壳的组合结构，输出轴端设置有多重安装定位卡扣，不需要额外制作复杂的安装转接法兰，即可直接卡入对应设备的预设安装位，有效缩减装配环节的零件数量，降低整机装配的工时成本。输出轴采用单出轴阶梯轴设计，轴端预留有卡簧槽与平键定位位，既可以通过过盈配合直接压装塑料风轮、传动齿轮等负载零件，也可以加装平键传递更大扭矩，

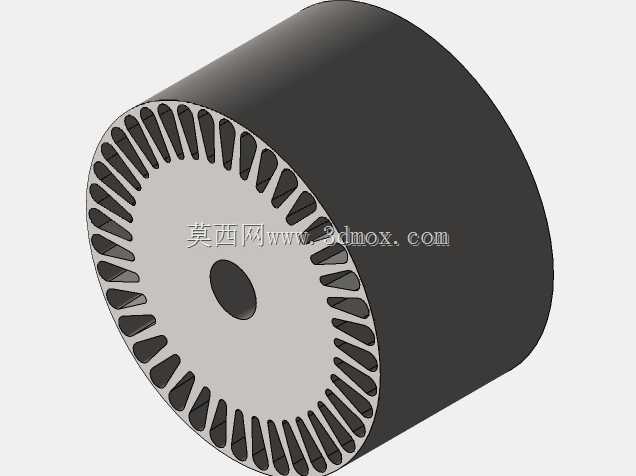

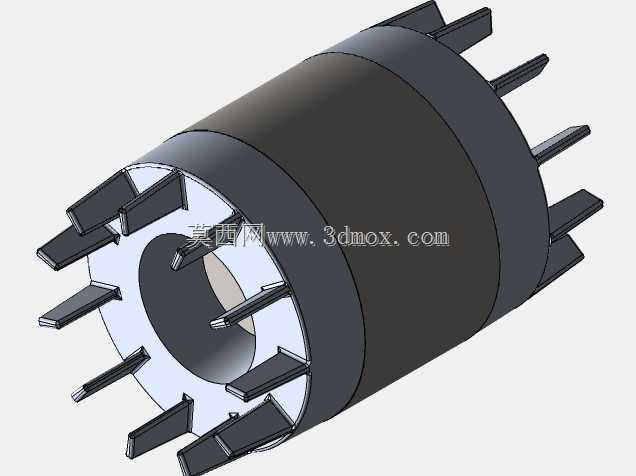

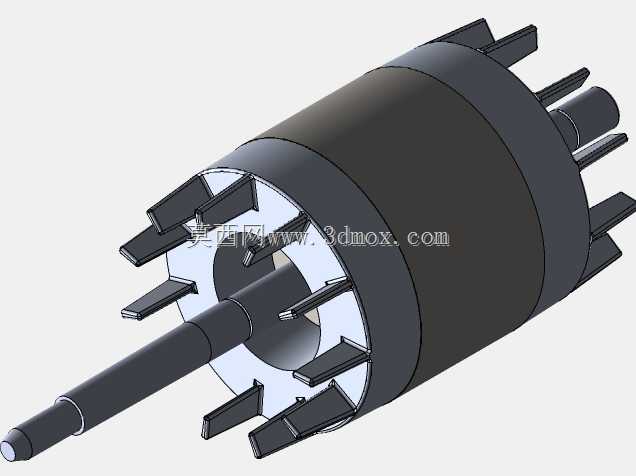

　　适配不同连接方式的负载安装需求。电机尾部的端盖集成了电刷架与接线端子固定位，接线端预留有足够的走线空间，能够适配不同线径的电源引线接入，同时端盖边缘设置有对称的散热通风缺口，在电机持续运转过程中能够借助转子自带的风叶形成内部空气对流，带走绕组工作产生的热量，避免长时间高负载运行出现过热退磁问题。从安装边界尺寸来看，整机径向最大尺寸控制在适配小型设备内腔的范围内，轴向总长度预留了接线端的操作空间，安装卡扣的位置尺寸完全匹配参考机型的安装孔位，可直接替换同型号的量产电机完成设备维修或者样机试制的动力部件匹配，不需要对原有设备的安装结构做二次修改。定子绕组的排布方式参考了量产机型的绕线参数，转子冲片的叠厚设计兼顾了扭矩输出与整机重量控制，

　　外壳表面的加强筋结构既能够提升外壳的结构强度，避免装配过程中出现外壳变形挤压定子的问题，也能够增加外壳的散热面积，提升持续运转的热稳定性。整机的结构拆分逻辑完全遵循量产电机的装配工艺，所有零件的拔模角度、装配间隙都按照实际开模生产的要求设置，既可以作为电机结构设计的参考案例，也能够直接导入仿真软件完成动平衡、散热性能的模拟验证，为同规格小型驱动电机的自研设计提供可落地的结构参考。
