重载定向支撑脚轮支架滚轮结构

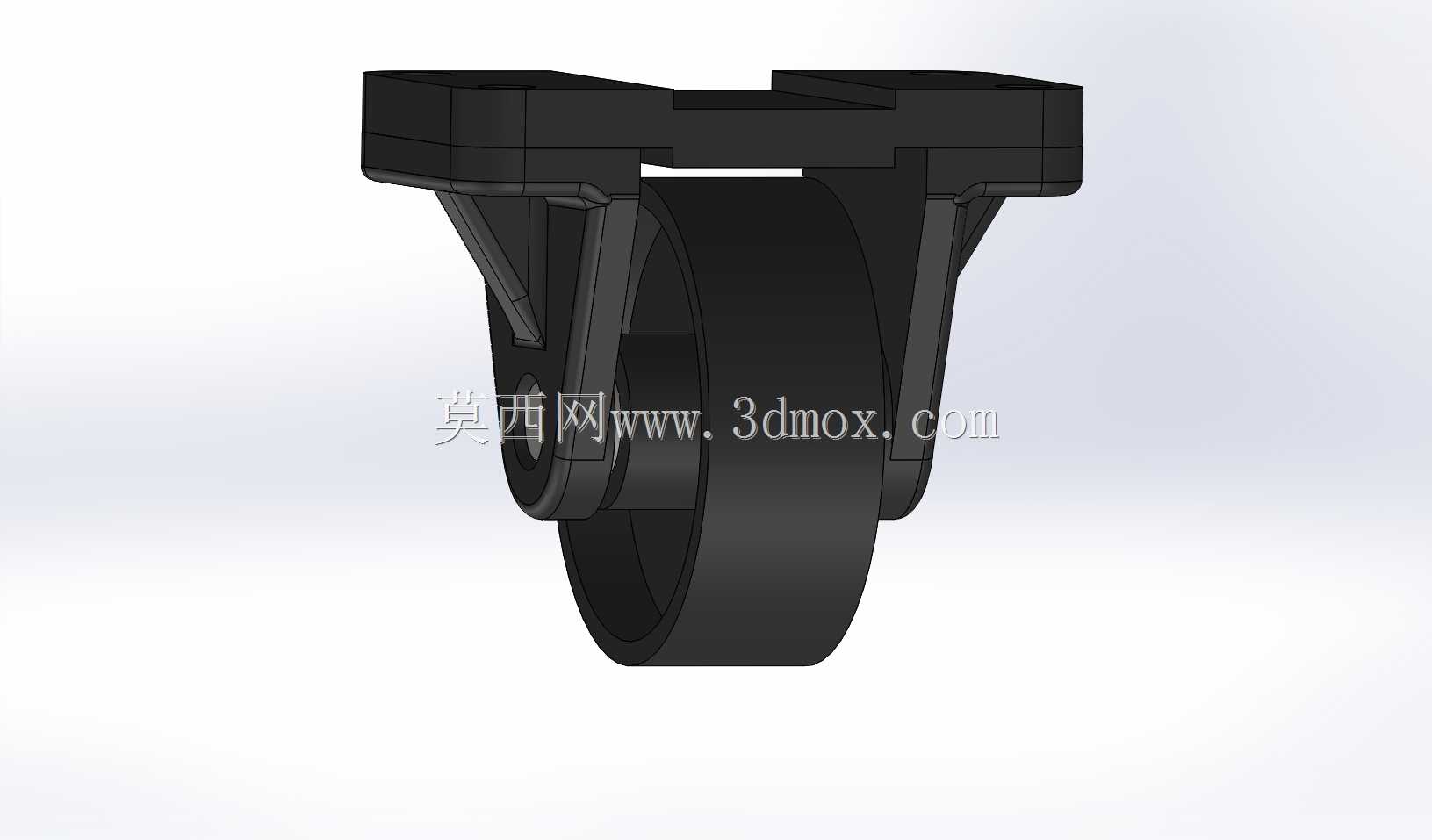

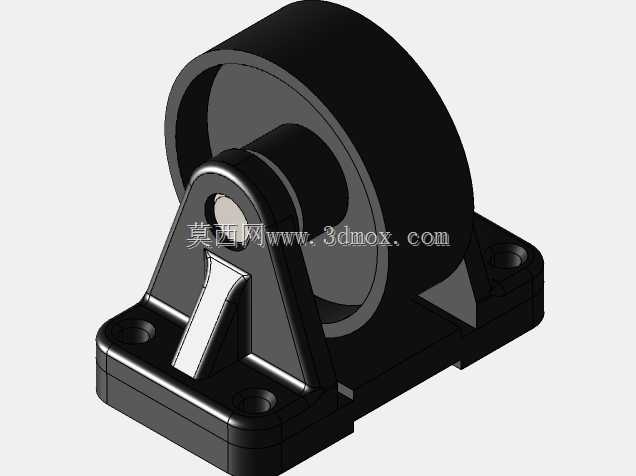

　　这款脚轮结构主要面向工业设备、仓储货架、重型工装台的移动支撑场景使用，日常作业中承担设备整体重量的承载与短距离移位的行走功能，区别于万向脚轮的转向设计，该款为定向行走结构，适合需要直线移动轨迹、不需要频繁转向移位的设备安装使用，能避免设备移位过程中出现不必要的方向偏移，保障移位过程的轨迹可控。从结构设计来看，整体采用一体式支架搭配单滚轮的布局，顶部安装板为平板式结构，预留了对应安装孔位，安装时可直接通过螺栓将脚轮固定在设备底部的安装基面，不需要额外加工转接结构，适配常规的设备底部安装尺寸边界，安装板下方通过两侧对称的支撑臂连接滚轮转轴，支撑臂做了加厚的加强筋结构，能分散承重时的应力集中，避免长期重载下支架出现变形、开裂的问题，

　　滚轮采用宽面轮体设计，接触地面的面积更大，单位面积承压更小，既能在平整的环氧地坪、水泥地面行走，也能应对车间内轻微的地面接缝、小颗粒杂物的工况，不会出现卡滞、硌伤轮面的情况。设计过程中优先考虑了承重性能与结构可靠性，轮体与支架的连接转轴采用间隙配合的装配方式，既保证滚轮转动顺畅无卡滞，又控制了转轴的径向窜动量，避免长期使用后出现轮体晃动、异响的问题，支架的转角位置都做了圆弧过渡处理，没有尖锐的棱角，避免安装、搬运过程中出现磕碰划伤的情况。安装边界上，顶部安装板的孔位间距适配行业内通用的脚轮安装尺寸，不需要对原有设备的安装基面做二次改孔就能直接替换同规格的旧脚轮，整体高度控制在常规重载脚轮的尺寸区间，安装后不会过多抬升设备的整体重心，

　　保障设备放置与移动过程的稳定性，轮体宽度的设计兼顾了承重能力与转动阻力，不会因为轮面过宽导致推动设备时需要过大的推力，也不会因为轮面过窄导致地面压痕过重、承重能力不足的问题。日常使用中，这类定向脚轮通常会和同规格的万向脚轮搭配使用，在设备底部的固定端安装两个定向脚轮，转向端安装两个带刹车的万向脚轮，兼顾直线行走的稳定性与转向的灵活性，广泛应用在车间周转工装、重型货架、小型加工设备、物流周转容器的底部支撑，能有效降低设备移位的劳动强度，提升车间内设备布局调整、物料周转的效率。
