工业重载万向脚轮托轮结构设计

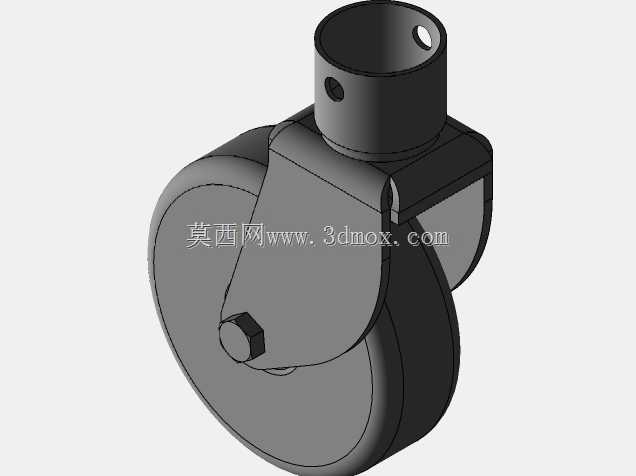

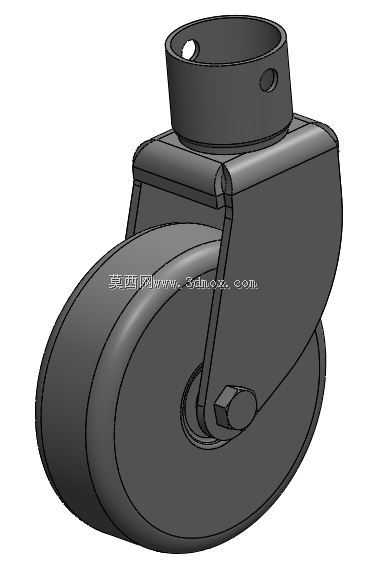

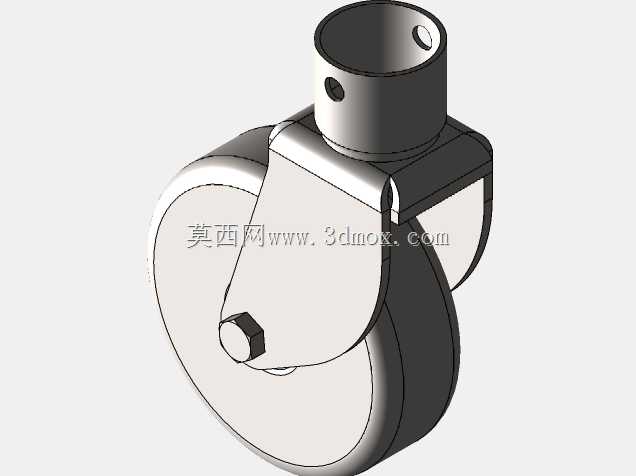

　　这款脚轮结构主要面向车间周转拖车、工位转运台车、轻型仓储货架移动单元等场景设计，作为设备底部的行走承载部件，核心作用是承担设备及所载物料的垂直载荷，同时实现设备的灵活转向与平顺移动，适配厂区环氧地坪、硬化水泥地面等常见工业作业地面。从结构设计逻辑来看，顶部采用套筒式安装接口，套筒侧壁预留径向销孔，安装时可直接套入设备底部的安装立柱，穿入定位销即可完成固定，相比传统的平板法兰安装形式，这种套筒式结构无需在设备底部加工密集的安装孔位，对安装面的平面度公差要求更低，现场拆装更换的效率更高，尤其适合需要频繁更换行走部件的周转类设备。支架部分采用一体式弯折成型的金属支架结构，轮架两侧的支撑板直接包裹轮体两侧，轮轴贯穿支架与轮体中心，

　　轴端采用六角头防松结构固定，避免长期受交变载荷出现轴窜动、松脱的问题；轮体采用宽幅圆弧面设计，接触地面的轮面做圆弧过渡，既可以降低滚动过程中的滚动阻力，转向时也能减少轮面与地面的滑动摩擦，降低转向所需的推力，同时宽轮面设计可以分散单位面积的地面压力，避免在软质地坪上留下压痕。设计过程中重点考虑了安装边界的适配性，顶部套筒的内径与常见的周转拖车立柱外径做了公差匹配，套筒的有效插接深度经过载荷校核，确保在额定载荷下不会出现立柱脱出、套筒变形的问题；轮体的回转半径做了严格控制，确保支架绕安装立柱回转时，轮体、支架不会与设备底部的加强筋、横梁结构发生运动干涉，转向过程全程无卡滞。轮体与支架之间预留了足够的装配间隙，避免长期使用过程中积尘、

　　缠绕杂物导致轮体卡滞，支架的弯折圆角处做了应力释放处理，避免受冲击载荷时出现应力集中导致支架开裂。日常使用场景中，这类脚轮既可以作为拖车的定向承载托轮，也可以配合顶部的回转间隙实现万向转向功能，适配不同的设备行走需求，不管是短距离的工位物料转运，还是固定工位设备的位置调整，都能提供稳定的行走支撑。建模过程中对轮体的转动配合、支架的回转配合都做了装配间隙模拟，所有配合面的公差取值都符合机械加工的常规工艺要求，不需要额外的特殊加工工序即可完成实物生产，零件的加工工艺性良好，适合批量生产配套。
