重载方形安装支架定向工业脚轮结构

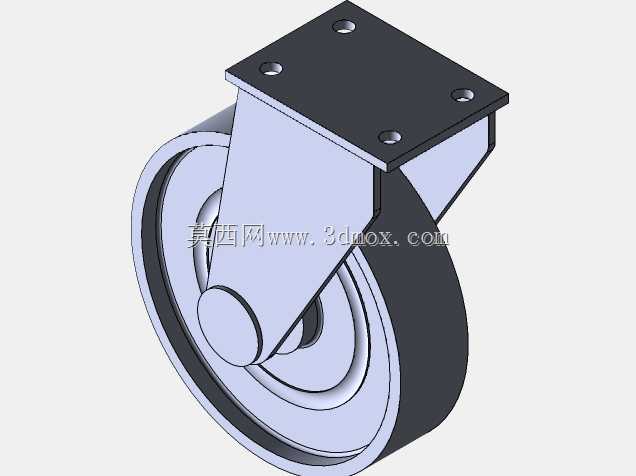

　　这款定向脚轮的结构设计，核心面向工业场景下的固定方向移动承载需求，在车间周转工装、重型设备机架、仓储物流货架、生产线旁工位器具的底部支撑场景中应用广泛，区别于万向脚轮的转向功能，该款定向结构可保障设备沿直线行进时的轨迹稳定性，避免重载移动过程中出现轮体偏摆、行进方向偏移的问题，尤其适合长距离直线推送的工装载具使用，能有效降低推送过程中的方向修正阻力。从结构组成来看，整体分为顶部安装法兰、转向支架（注：该款为定向结构，支架与安装法兰刚性连接无旋转副）、轮体三个核心部分，顶部安装板采用方形四孔设计，安装孔位对称分布在法兰板四角，安装时可通过螺栓直接与设备底部的安装面锁紧，法兰板与支架之间采用折弯焊接结构，支架两侧的支撑板对称夹持轮轴，

　　轮轴与支架之间采用过盈配合加铆接固定，避免轮体承重后出现轴窜动问题。轮体部分采用双轮缘结构设计，外层为高弹性耐磨材质，内层为硬质支撑轮毂，轮体中心镶嵌自润滑轴承，可在无额外润滑的情况下长期保持转动顺畅，降低轮体转动过程中的摩擦阻力，同时外层轮面的材质具备一定的减震性能，在经过车间地面的微小焊缝、地坪接缝时，可缓冲震动传递到上部设备，避免设备上的精密元器件受震动影响。设计过程中，首先对承载能力做了冗余校核，支架部分的板材厚度选取充分考虑了偏载工况，当设备重心出现小幅偏移时，单侧支架的抗弯强度仍可满足承载要求，不会出现支架变形、轮体卡滞的问题；安装法兰的厚度设计兼顾了安装刚性与整体重量，过薄的法兰会在螺栓锁紧时出现板面变形，

　　导致安装面贴合不严，长期使用后螺栓松动，过厚则会增加不必要的材料成本与整体高度。安装边界方面，该款脚轮的整体安装高度从法兰顶面到轮体最底端的垂直距离，适配常规工业设备的底部安装空间，四孔的孔距尺寸符合行业通用的安装规范，可直接替换同规格的老旧脚轮，无需对设备底部的安装孔做二次加工；轮体的宽度设计兼顾了接地比压与转动灵活性，更宽的轮面可降低单位面积的地面压力，避免在环氧地坪、PVC地坪等软质地面上留下压痕，同时轮面的弧度设计可减少轮体转动时的侧向摩擦阻力。在实际使用场景中，这类定向脚轮通常会与同规格的万向脚轮搭配使用，在设备底部的两个固定端安装定向轮，操控端安装万向轮，既可以保障直线行进的稳定性，又能实现转向操控的灵活性，

　　相比全部使用万向轮的配置，这种搭配方式可大幅降低重载推送时的操控难度，尤其在承载重量较大的设备移动时，定向轮的导向作用可避免轮组出现相互干涉、行进方向锁死的问题。轮体的转动结构采用了密封式设计，可阻挡车间内的灰尘、铁屑、切削液等杂物进入轴承部位，延长轴承的使用寿命，减少日常维护的工作量，即使在焊接车间、机加工车间这类杂物较多的场景下使用，也能长期保持转动顺畅，不会出现轮体卡滞、转动异响的问题。支架表面采用喷塑处理，具备较好的防锈耐腐蚀性能，在潮湿的仓储环境、有轻度腐蚀的生产车间内使用，也不会轻易出现漆面脱落、支架锈蚀的问题，保障长期使用的结构强度。
