间歇传动用槽轮式日内瓦轮结构设计

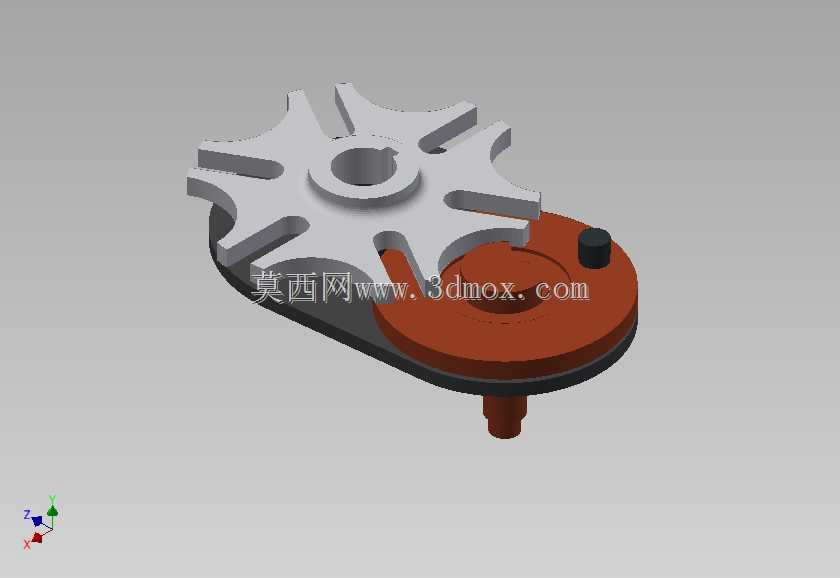

　　日内瓦轮也就是常说的槽轮机构，是间歇传动场景里应用极广的经典结构，这套结构的核心作用是把主动件的连续匀速转动，转化为从动槽轮的周期性间歇转位，在多工位转台、轻工包装进给、自动化生产线的分度送料、电影胶片拉片机构里都能见到它的身影，相比棘轮间歇结构，它的传动冲击更小，分度定位精度更稳定，加工装配难度也低于凸轮分度器，适合中低速、固定分度数的间歇转位工况。这套结构的设计首先围绕分度数做参数匹配，图中槽轮为6槽结构，对应每次转位完成60度的分度转动，主动拨盘上的圆柱销进入槽轮径向导槽时，会带动槽轮转动，当圆柱销脱离导槽后，槽轮上的内凹锁止弧会和拨盘上的外凸锁止弧贴合，让槽轮在停歇阶段保持位置锁定，不会因为负载惯性出现窜动，

　　不需要额外加装定位销就能满足常规工位的定位需求。设计时首先要确认中心距参数，也就是拨盘回转中心到槽轮回转中心的距离，这个尺寸是整个机构的安装基准，直接决定了两个零件的安装孔位布局，槽轮的径向槽深度要匹配圆柱销的回转半径，既要保证圆柱销能顺利进入导槽完成驱动，也要避免槽深过大导致锁止弧的有效配合长度不足，影响停歇阶段的定位可靠性。槽轮的轮毂部分设计有中心安装孔，用来和输出转轴配合传递扭矩，孔位可根据实际负载需求设计键槽或者顶丝固定结构，拨盘的基体部分做了减重沉台设计，在保证结构刚度的前提下降低转动惯量，减少拨盘启停和转位切换时的惯性冲击，拨盘上的圆柱销采用可拆卸式设计，磨损后可单独更换，不需要整体更换拨盘，降低后期维护成本。

　　实际应用中，这类6槽日内瓦轮的动程角为120度，也就是主动拨盘转动120度时槽轮转位，剩余240度转角区间槽轮保持静止，这个动停比参数适合需要较长停歇时间完成工位作业的场景，比如自动化装配线上的零件上料、检测、下料工位排布，转位时平稳无刚性冲击，停歇时锁止可靠，不需要额外的制动结构。安装时要保证两个回转轴的平行度误差控制在允许范围内，否则会出现圆柱销卡滞、锁止弧磨损加快的问题，槽轮导槽的侧面和圆柱销的配合间隙要控制在合理区间，间隙过大会导致转位时存在回差，影响分度精度，间隙过小则会增大转动阻力，加剧零件磨损。这类结构的零件外形规整，槽轮的轮辐部分做了圆弧过渡处理，避免应力集中，在中低速轻载的间歇传动场景下，使用寿命远高于其他间歇传动结构，而且整体结构紧凑，不需要复杂的配套控制系统，纯机械结构就能实现固定节拍的间歇转位，可靠性极高，非常适合在不需要频繁调整分度数的自动化设备上使用。
