半英寸六角轴开口锁紧固定夹具结构

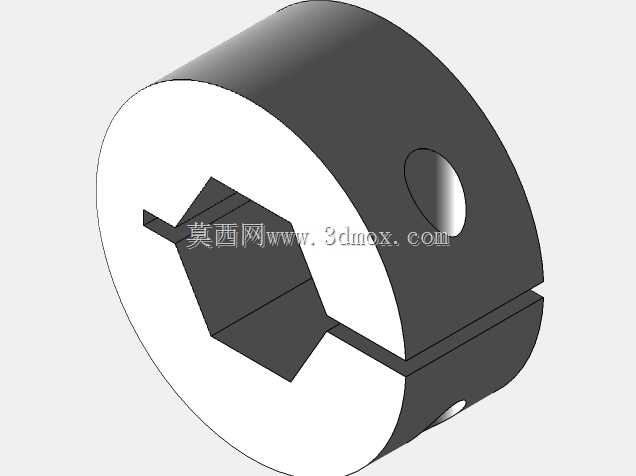

　　这款夹具主要面向采用1/2英寸六角传动轴的传动场景设计，常见于小型自动化输送线、桌面级实验设备、DIY机器人传动结构、小型农机改装等需要对六角轴做轴向定位、周向锁止的装配环节，区别于传统顶丝固定的轴套结构，它采用开口剖分式的设计逻辑，能在不破坏轴体表面的前提下实现稳定的抱紧固定，避免顶丝点接触造成的轴面压痕、长期运行后顶丝松动移位的问题。从结构细节来看，整体为环形剖分结构，内孔加工为与1/2英寸六角轴完全匹配的正六边形轮廓，装配时内孔与六角轴的六个平面完全贴合，接触面积远大于普通圆孔顶丝结构，能传递更大的扭矩，不会出现轴与夹具之间的相对打滑，适合有正反转切换、负载波动的传动工况。环形本体上开设的径向锁紧孔，用于穿入锁紧螺钉，

　　通过螺钉的预紧力收拢开口处的间隙，让整个环形本体产生均匀的弹性形变，抱紧内部的六角轴，这种锁紧方式的应力分布均匀，不会出现局部应力集中导致的夹具开裂问题，同时拆装调整十分方便，只需要松开锁紧螺钉就能沿着轴的轴向任意调整位置，调整到目标位置后重新锁紧即可，不需要对轴做额外的加工处理，大幅降低现场装配调整的工作量。从安装边界来看，整体外径尺寸控制紧凑，不会占用过多的径向安装空间，适合安装空间局促的小型设备内部，开口处的缝隙宽度经过精准计算，在螺钉完全锁紧时缝隙不会完全闭合，保留足够的弹性形变余量，既保证足够的抱紧力，又不会因为过度锁紧导致内孔六角形轮廓变形，影响与六角轴的配合精度。在实际选型使用时，

　　需要注意锁紧螺钉的预紧力矩要控制在合理范围，过大的力矩会导致环形本体产生塑性形变，失去弹性抱紧能力，过小则会导致锁止力不足，出现轴向窜动；内孔的六角轮廓加工公差严格匹配商用1/2英寸六角轴的尺寸公差，装配后不会出现松旷晃量，也不会因为过盈量太大导致装配困难。这种结构相比传统的一体式轴套，不需要提前在轴上加工定位卡槽，也不需要焊接定位挡圈，能大幅缩短装配周期，在需要频繁调整轴上零件位置的调试阶段，这种夹具的优势尤为明显，比如在输送线的滚轮定位、传感器安装支架的轴向固定、传动链轮的位置锁定等场景，都能快速完成位置调整与锁止，不需要复杂的工装辅助。
