19U机架式电池补能充电板结构设计

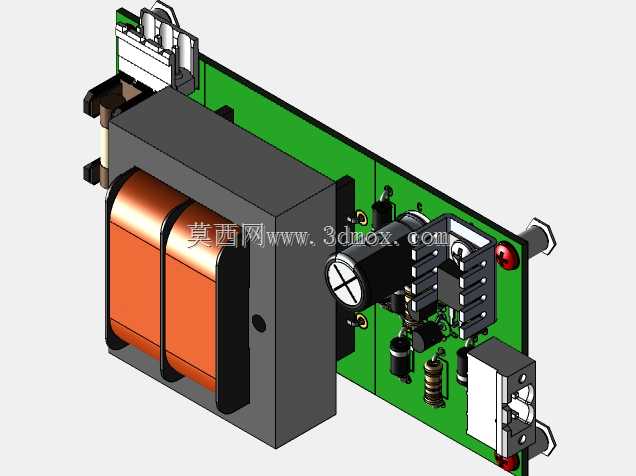

　　这款充电板采用标准19U机架安装尺寸设计，适配通讯机房、工业控制柜内的标准机架安装位，板载核心变压组件采用卧式安装布局，将大体积工频变压器紧贴PCB板边缘布置，既利用机架侧边的散热空隙降低变压器工作温升，又避免大体积元件遮挡板上其他接插件的操作空间。板上电解电容、整流二极管、接线端子等元件按照电流流向依次排布，高压输入侧与低压充电输出侧分别布置在板卡两端，预留足够的电气安全间隙，避免高低压串扰带来的安全隐患。从实际应用场景来看，这类补能充电板主要用于通讯基站后备电池组的日常浮充补电，不需要大电流快充输出，仅需维持电池组的自放电损耗，因此设计上没有采用复杂的开关电源拓扑，而是选用成熟的线性变压整流方案，元件选型偏向长寿命工业级器件，

　　减少后期运维更换的频次。板卡安装孔位完全匹配19U机架的标准安装梁间距，输入输出端子采用快接式接线结构，现场运维人员不需要额外焊接，直接压接线缆即可完成装配。板上预留的指示灯开孔正对机架前面板的观察位，运维人员在机架外部即可直观查看充电工作状态，不需要拆开机架挡板排查故障。设计过程中特意将重量较大的变压器布置在靠近安装固定孔的位置，避免板卡长期受重出现弯曲变形，变压器与PCB之间增加绝缘衬垫，既可以缓冲设备运行时的振动，也能避免变压器磁芯与板上走线接触造成短路。板上的小型阻容元件全部采用卧式贴装或矮脚插装，控制整体板卡厚度不超过机架单元的高度限制，不会与相邻机架单元的设备产生安装干涉。输出端的限流电阻特意预留了散热间隙，长时间小电流工作时不会出现热量累积，周边的电解电容也避开了电阻的散热区域，延长电容的工作寿命。
