直流电源控制接线组件透明外壳结构

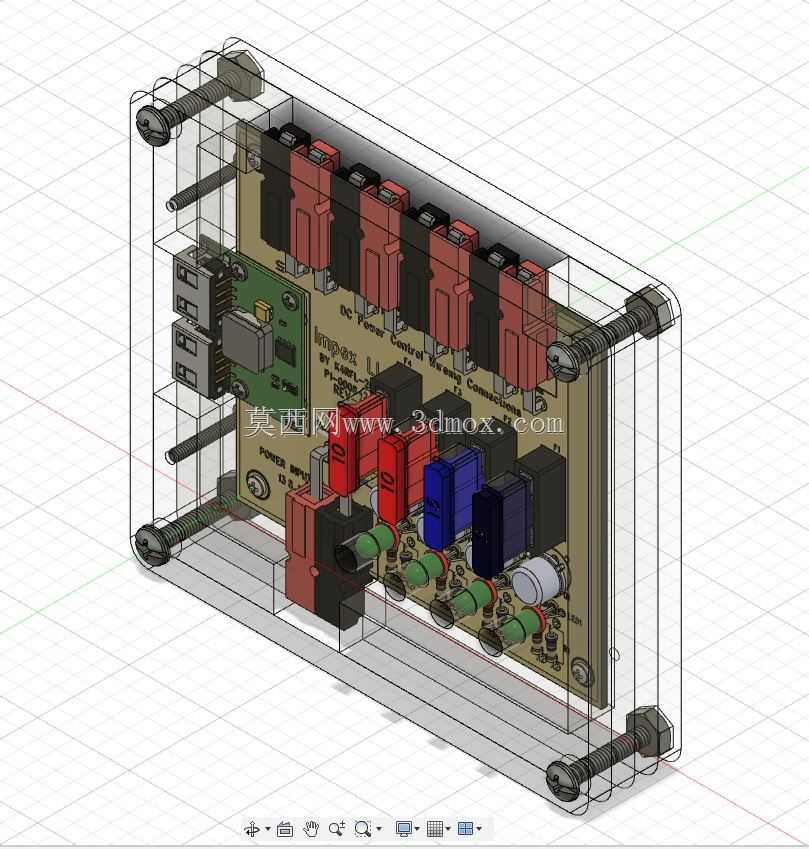

　　该结构为多通道直流电源控制接线的集成装配单元，主要应用于通讯基站、工业测试台架、小型电控柜内部的直流供电分线场景，可实现多路直流输入输出的接线规整、电路保护与状态指示功能，替代传统零散接线端子排的杂乱布线方式，降低现场接线出错概率，提升电控系统后期维护效率。从结构设计逻辑来看，整体采用透明PC材质外壳搭配四角贯通式长螺栓锁紧的装配方案，透明外壳无需拆解即可直观观察内部PCB板上的元件状态、接线端子压接情况，方便运维人员快速排查接线松动、元件烧损等常见故障；四角的长螺栓既承担上下壳体的锁紧功能，也可作为整体组件的安装固定柱，适配安装板开孔或导轨卡扣的扩展安装需求，安装边界预留足够的接线操作空间，侧面的接口区域与端子排布避开螺栓安装位，

　　不会出现接线工具与固定件干涉的问题。内部PCB板集成了多组红色接线端子、滤波电容、整流元件、状态指示元件，不同颜色的元件做功能分区，红色端子对应大电流主回路接线，蓝色、黑色元件分别对应滤波、保护功能回路，绿色端子对应信号反馈或小电流控制回路，接线端的排布遵循强电弱电分离原则，相邻端子之间预留足够的电气间隙，满足低压直流电控系统的安规要求。外壳内部设置有PCB定位卡槽，装配时PCB板可直接卡入卡槽完成预定位，无需额外打胶或增加固定柱，减少装配工序；上下壳体合模后边缘做止口设计，可阻挡日常环境中的浮尘进入壳体内部，同时不会完全密封，避免内部元件工作时积热无法散出。整体外形为规整长方体，安装孔位间距统一，

　　可直接替换同尺寸的传统分线端子模块，适配现有通讯机柜、测试设备的安装位尺寸，无需对原有安装面板做二次加工。接线端子的进线方向统一朝向外侧，接线操作时无需倾斜组件即可完成导线压接，端子旁预留的丝印区域可标注回路编号，方便现场接线时对应图纸标识，减少错接风险。
