带USB接口直流电源控制连接接线板

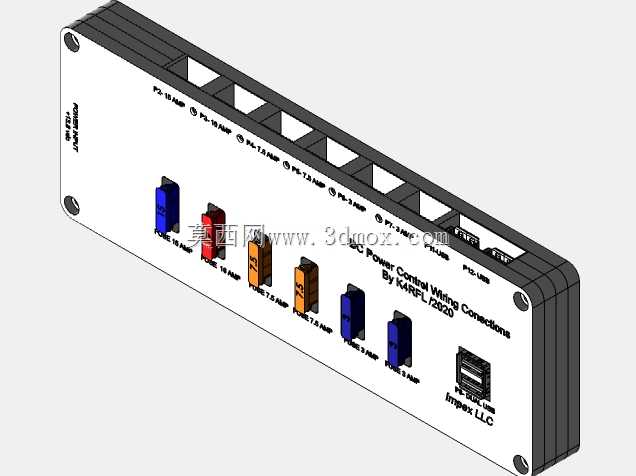

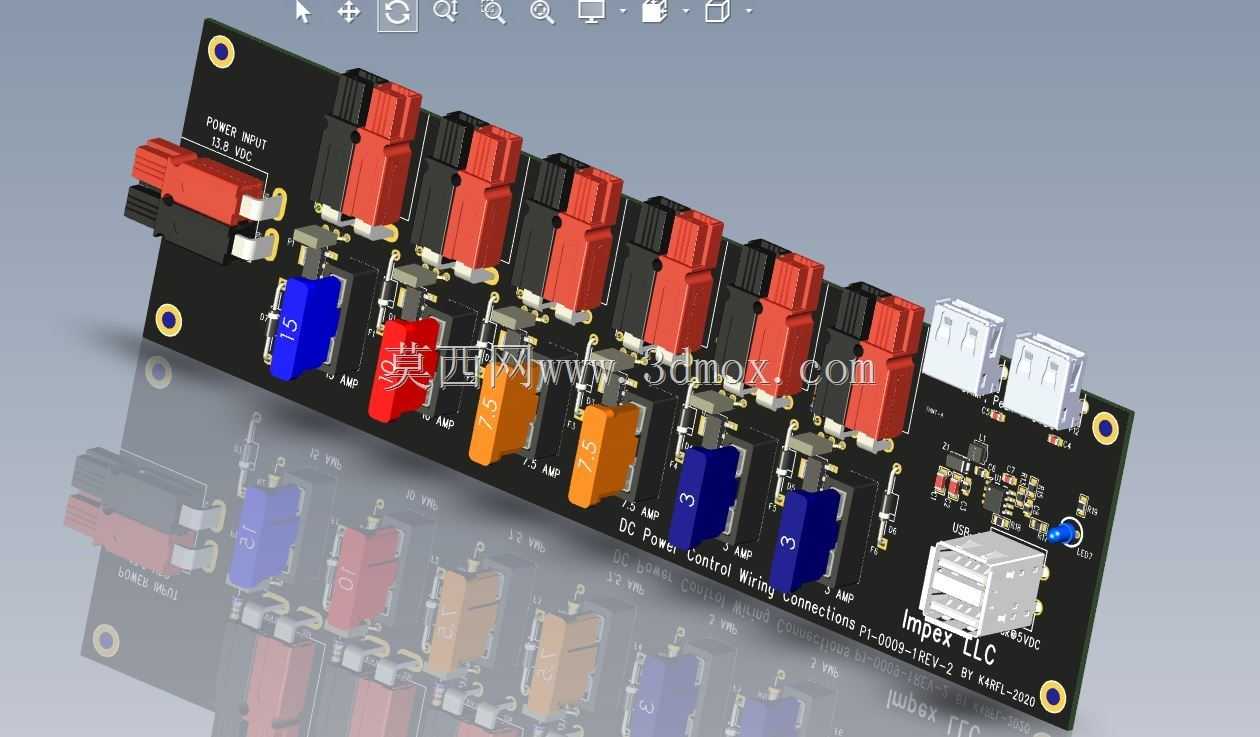

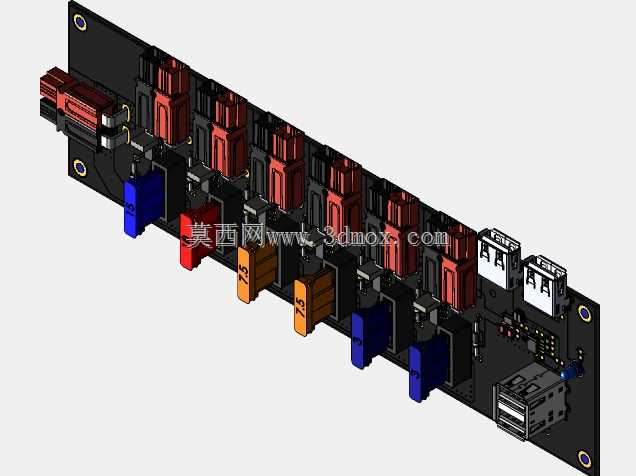

　　这款直流电源控制连接模块，主要面向多回路低压直流供电的布线场景，常见于实验室测试台架、小型通讯设备机柜、嵌入式开发工位这类需要同时给多路负载分配直流供电的场合。模块采用长条形PCB基板设计，基板四角预留标准安装孔位，可直接通过铜柱固定在设备机箱内部的安装平面上，也可适配标准导轨卡扣做导轨式安装，整体厚度控制在常规低压配电模块的尺寸范围内，不会占用过多机柜纵深空间，安装时仅需预留接线操作的侧面空间即可完成所有端子的插拔作业。

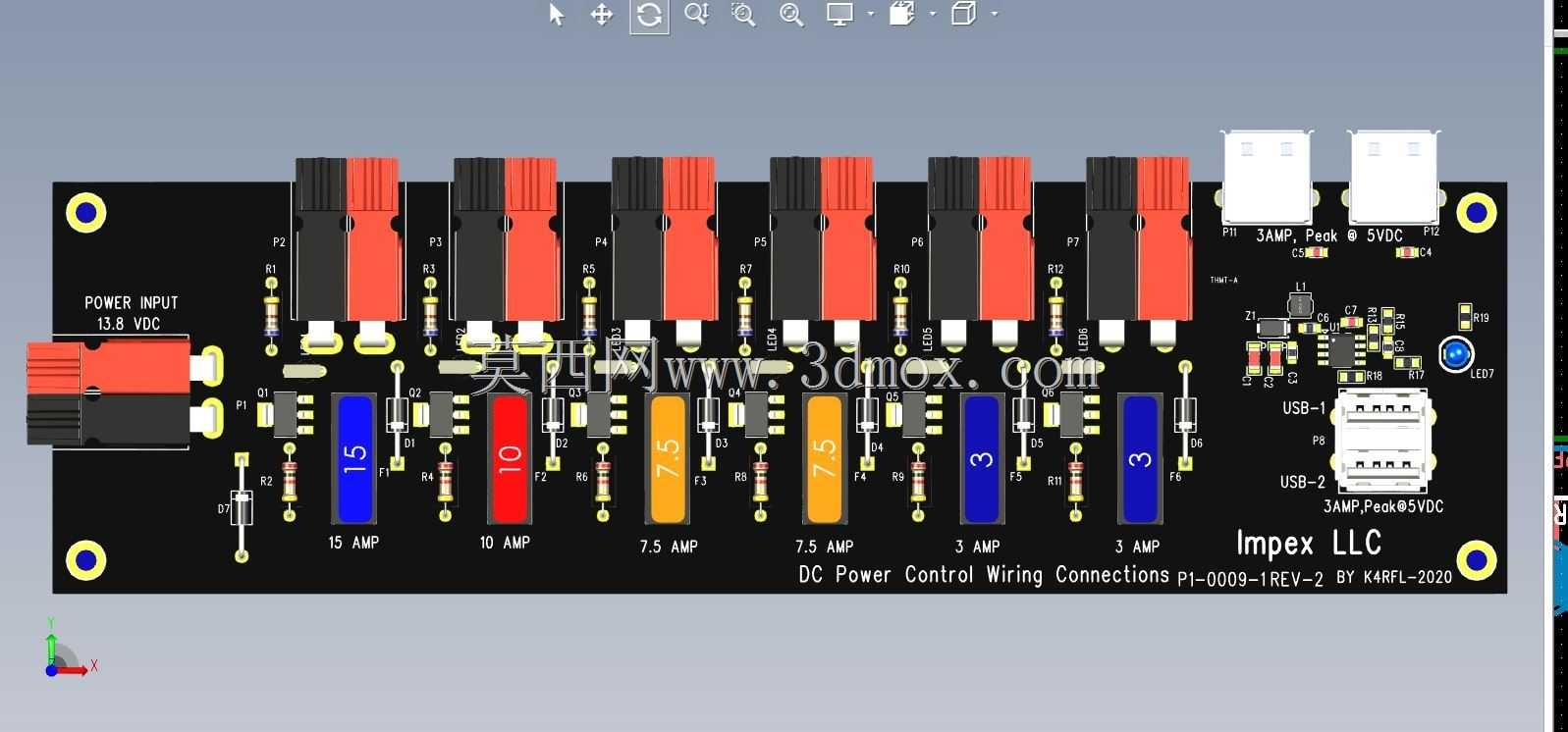

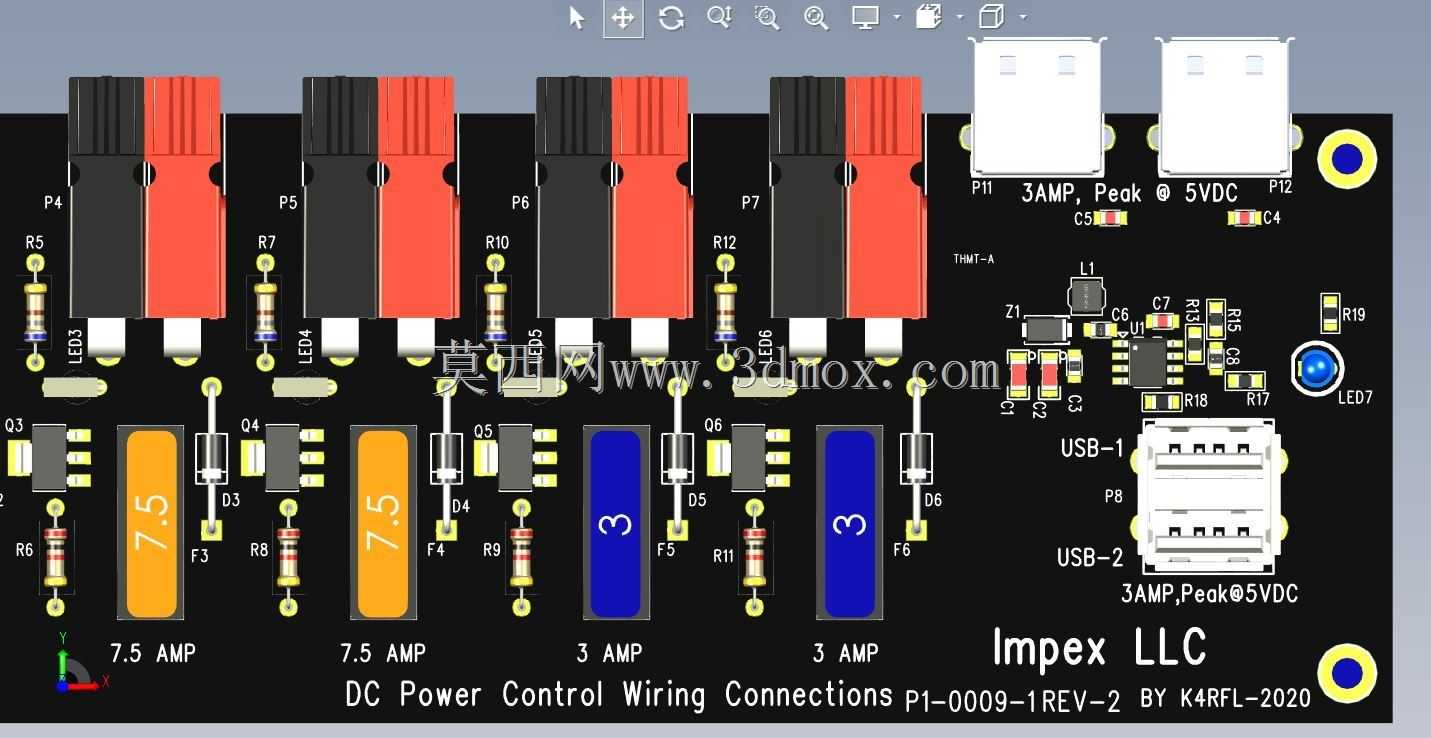

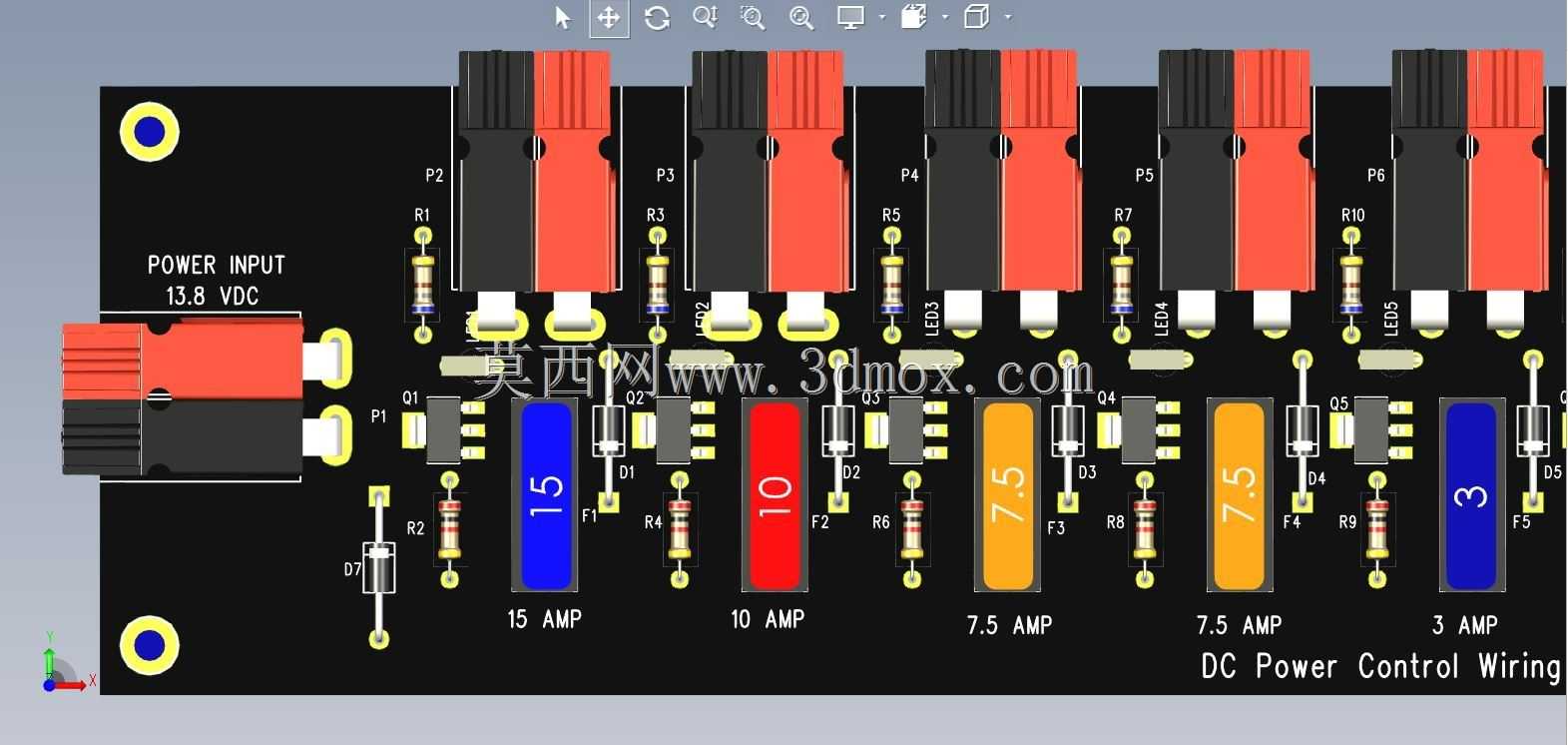

　　从功能布局来看，模块输入端设置独立的大电流接线端子，支持12V直流主电源接入，输入端旁集成电源指示元件，通电后可直观显示主回路供电状态。主回路经过板载载流铜箔分配到8路独立输出通道，每一路输出都对应独立的接线端子与拨动手动开关，可单独控制对应回路的通断，不同回路的端子采用不同颜色的绝缘外壳做区分，方便运维人员快速识别回路属性，避免接线错配。模块末端集成两路USB供电接口，可直接给小型数码外设、调试模块提供5V直流供电，无需额外外接USB转换模块，减少台架上的外接适配器数量，优化布线整洁度。

　　设计层面充分考虑了低压直流配电的实际使用需求，板载载流路径做了加宽铜箔处理，可承载每路5A以内的持续直流电流，满足多数小型通讯模块、传感设备、开发板的供电需求。端子选用插拔式接线结构，无需焊接即可完成导线的固定与拆卸，后期维护更换回路时不需要拆动整个模块的固定结构，仅需拔出对应端子即可完成作业。开关元件选用大触点额定电流的拨动开关，反复通断的使用寿命满足日常调试的频繁操作需求，不会因为多次开关出现触点氧化接触不良的问题。模块上的元件布局做了间距优化，高压（相对低压直流）输入区域与USB输出区域做了物理间距隔离，避免接线时导线误触造成短路，同时每个开关与端子的对应位置做了丝印标识，接线时可对照丝印快速确认回路对应关系，降低接线错误概率。

　　实际使用中，这类模块可以替代传统零散接线的端子排组合，将多路配电、独立开关、USB供电功能集成在单块基板上，大幅减少配电部分占用的安装空间，同时统一的接线界面也让后期故障排查更加便捷，不需要在杂乱的散线中寻找对应回路，仅需对应模块上的端子位置即可快速定位故障点。
