火腿无线电操作用直流电源控制接线板

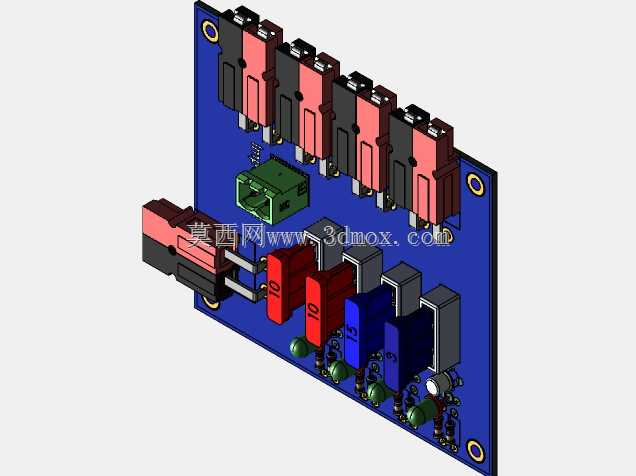

　　这套直流电源控制接线组件，主要面向业余无线电也就是火腿群体的桌面电台供电场景设计，日常通联作业中，多数爱好者会同时配置多台不同频段的电台、功放、天调等外设，零散的电源接线不仅桌面杂乱，插拔切换设备时还容易出现接反极性、短路打火的问题，这套组件就是为了解决这类实际使用痛点开发的。从结构设计来看，基板采用标准环氧玻纤板材质，安装孔位按照常规桌面设备安装架的通用间距设置，四个角的固定孔适配M3规格螺丝，可直接固定在木质桌面、金属设备架或者定制的电台操作箱内部，整体板型轮廓方正，边缘预留了3mm的安全爬电距离，避免高压侧与安装金属件直接接触造成漏电。板载的接线端子采用红黑分色设计，红色对应正极、黑色对应负极，

　　每个端子的额定载流按照10A设计，可满足常规100W级别短波电台、50W级别V/U段电台的持续供电需求，端子旁设置的绿色插拔式接口为外接控制信号预留，可连接电台的发射触发信号，实现发射时自动切换对应供电回路的功能。板上集成的多组继电器模块，可实现单路直流输入分多路独立输出，每路输出都带有独立的通断控制，无需频繁插拔电源插头，即可切换不同外设的供电状态，板载的绿色发光二极管对应每路输出的通电状态，操作人员低头即可快速判断当前哪路设备处于通电状态，避免误操作。设计过程中特意将大电流走线路径做了加宽处理，铜箔厚度按照2盎司设计，持续大电流供电时不会出现线路过热压降过大的问题，高低压元件之间做了分区布局，

　　强电接线区与弱电信号区之间预留了足够的隔离距离，避免信号干扰影响电台接收效果。元件布局上，将插拔频率高的接线端子统一布置在板件的外侧边缘，继电器、电容等耐插拔元件布置在板件内侧，日常接线操作时不会碰到板上的敏感元件，电解电容全部采用卧式贴板安装，降低整体组件的高度，可适配厚度有限的嵌入式安装舱位，板上的接线端子全部采用带锁扣的防脱款式，设备移动或者拉扯线材时不会出现接线松脱断电的情况，完全适配业余无线电爱好者野外架台、桌面固定操作等多场景的使用需求。
