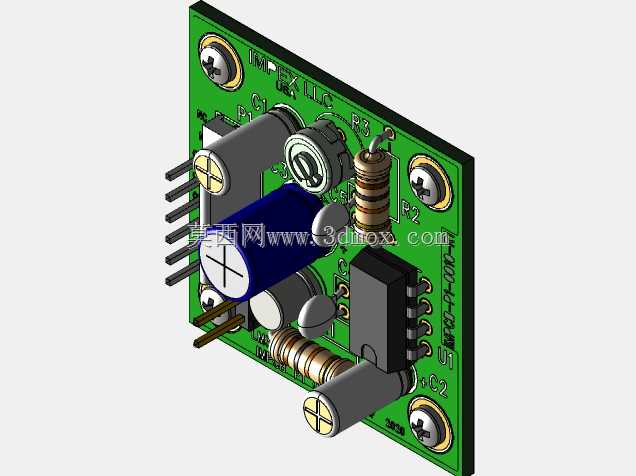

LM386音频放大X20U板卡组装结构设计

项目分类:通讯工具类 发布时间:2022-06-28 ID:667168
  • LM386音频放大X20U板卡组装结构设计

  这款基于LM386芯片设计的X20U规格音频放大板卡,主要面向HAM无线电通讯场景做音频信号放大处理,在手持电台、小型中继台、便携通讯终端里,这类小功率放大板承担着接收端音频信号调理、输出功率匹配的核心作用,能把前级解调出来的微弱音频信号放大到足够驱动小功率扬声器或耳机的电平,解决弱信号下通讯音频清晰度不足、音量偏小的实际问题。从结构设计层面看,板卡采用标准FR-4环氧玻纤基板做载体,所有直插元件的排布都遵循了模拟音频电路的布线逻辑:电源输入端口设置在板边一侧,搭配大容量电解电容做电源退耦,滤除供电线路上的纹波干扰,避免放大电路出现自激啸叫;信号输入回路紧邻LM386芯片的信号引脚,走线尽可能缩短,减少外界电磁干扰串入音频通路;

  输出端的耦合电容、消振阻容都紧贴芯片输出引脚布置,保证放大电路工作稳定性。板卡四角预留了标准M3规格的安装固定孔,孔位周边做了露铜接地处理,安装时可以通过铜柱直接固定在设备金属壳体上,既实现结构固定,又能借助壳体做屏蔽接地,进一步提升电路抗干扰能力。元件选型上全部采用通用直插封装器件,电解电容、碳膜电阻、瓷片电容都是市面通用规格,后期维修替换成本极低,板边预留的排针接口对应电源、信号输入、信号输出三个功能回路,插装后可以直接和通讯设备的母座对接,不需要额外飞线接线。整个板卡的外形尺寸控制在极小的范围内,能够适配便携通讯设备内部局促的安装空间,元件高度做了统一管控,最高的电解电容元件高度不超过板卡安装面以上15mm,

  不会和设备内部其他结构件产生干涉。组装逻辑上按照元件高度从低到高的顺序排布焊接,先焊接低矮的电阻、瓷片电容、芯片插座,再焊接高度稍高的电感、电解电容,最后焊接板边的接口排针,整个组装流程符合常规电子板卡的焊接工艺要求,不需要特殊的SMT贴片设备,手工焊接即可完成整板组装。电路结构上保留了LM386经典的增益调整回路,可以根据实际使用场景通过外接电容调整放大增益,适配不同灵敏度的扬声器负载,在小功率无线电通讯设备、便携音频播放装置、小型对讲终端里都能直接适配使用,不需要对电路参数做大幅调整。
