三菱M57774S射频功率模块三维结构

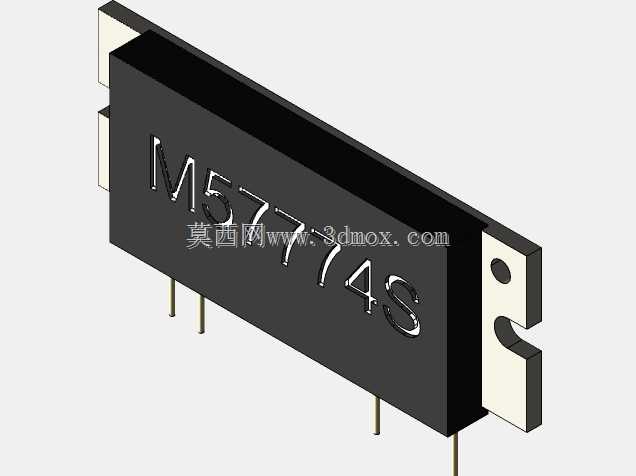

　　这款射频功率模块主要面向调频移动接收设备的射频发射链路设计，工作频段覆盖185-200MHz，额定输出功率30W，适配12.5V直流供电场景，在早期民用调频通讯设备、车载移动电台、小型广播信号发射终端中承担射频信号末级功率放大的核心作用。从结构设计来看，模块采用厚膜混合集成封装形式，主体为黑色阻燃环氧灌封壳体，侧面预留金属安装固定耳，固定耳上开设圆形安装孔与定位缺口，安装时可通过螺丝直接固定在设备内部的金属散热基板上，缺口结构能够避免安装时出现位置偏移，同时保证模块与散热面的贴合紧密度，降低长时间大功率工作下的热阻。模块引脚采用直插式设计，引脚排布间距符合常规厚膜功放模块的通用规范，在PCB布局时可直接匹配对应焊盘位置，

　　无需额外设计转接结构，能够有效缩短射频信号的传输路径，减少高频信号传输过程中的损耗与干扰。建模过程中重点还原了模块的外部装配特征，包括壳体表面的型号标识蚀刻效果、安装耳的形位公差、引脚的伸出长度与直径参数，同时保留了壳体边缘的注塑拔模斜度，还原实际生产中的工艺特征。在设备集成场景中，这类模块通常紧贴设备腔体的金属内壁安装，安装面需要涂抹导热硅脂填充微观间隙，保证工作时产生的热量能够快速传导到设备外壳散出；模块的射频输入、输出引脚需要做50欧姆阻抗匹配设计，供电引脚旁需就近布置去耦电容，滤除电源纹波对射频信号的干扰。从安装边界来看，模块整体为长方体结构，两侧安装耳突出主体壳体，布局时需要在安装耳周边预留至少2mm的螺丝操作空间，

　　引脚伸出长度满足波峰焊的工艺要求，焊接后引脚与PCB表面的高度差控制在常规插件焊接的标准范围内，不会与周边低矮元器件产生空间干涉。这类厚膜射频模块的结构设计兼顾了散热性能、安装便利性与量产装配效率，封装形式经过多代产品迭代验证，在民用通讯设备领域有长期的应用积累，建模时还原的所有装配特征都可直接用于设备整机的结构干涉检查、散热路径仿真以及生产装配工艺的模拟验证。
