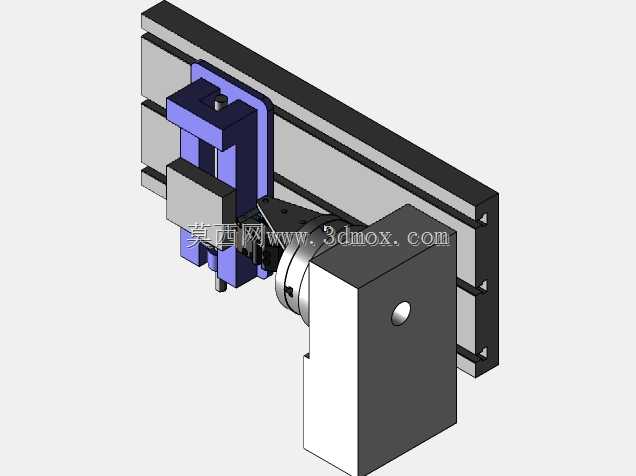

第四轴配套BOCK与KURT台钳组合结构

　　这套组合装夹结构主要适配数控加工中心第四轴回转加工场景，解决多面体零件一次装夹完成多面铣削、钻孔、攻丝工序的装夹需求，避免多次装夹带来的定位误差，在精密零件加工、小批量定制件生产场景中应用广泛。结构整体采用侧挂安装形式，安装基准面贴合第四轴回转工作台端面，通过螺栓组完成刚性连接，安装边界需匹配第四轴端面的螺纹孔位分布，预留的回转半径范围内无突出干涉结构，可适配常规规格的第四轴转台使用。其中BOCK结构侧装于台身侧面，承担侧向定位与辅助夹紧功能，针对异形件、薄壁件的侧向装夹需求设计，夹紧块采用可更换式结构，可根据工件外形更换对应仿形压块，避免装夹变形；KURT台钳部分为核心夹紧单元，钳口平行度控制在0.02mm以内，

　　夹紧行程覆盖常规中小型零件的装夹尺寸范围，钳身采用高刚性铸铁材质，可承受大切削量加工时的切削冲击力，不会出现装夹松动、位移问题。设计过程中优先考虑装夹刚性与操作便捷性，夹紧操作端预留足够的扳手操作空间，操作人员在设备防护门外侧即可完成工件装夹、拆卸操作，无需探身进入加工舱内部，降低操作安全隐患。整体结构的油路、气路走线沿台身背部的走线槽布置，不会随第四轴回转出现管线缠绕问题，回转过程中所有外轮廓均处于安全回转半径内，不会与机床主轴、刀库、防护钣金发生碰撞。钳身底部设置定位键槽，可与第四轴工作台的T型槽配合完成快速定位，安装时无需反复打表找正，大幅缩短工装换装的准备时间，适配多品种小批量生产的快速换产需求。针对不同材质的工件加工，

　　钳口可更换为软钳口、硬钳口或者V型钳口，分别适配铝件、钢件、轴类零件的装夹需求，整套结构无需额外改造即可直接安装使用，结构件之间的连接均采用标准紧固件，易损件更换便捷，日常维护仅需定期清理切削残渣、在滑动导轨面加注润滑脂即可，长期使用也能保持稳定的装夹精度。
