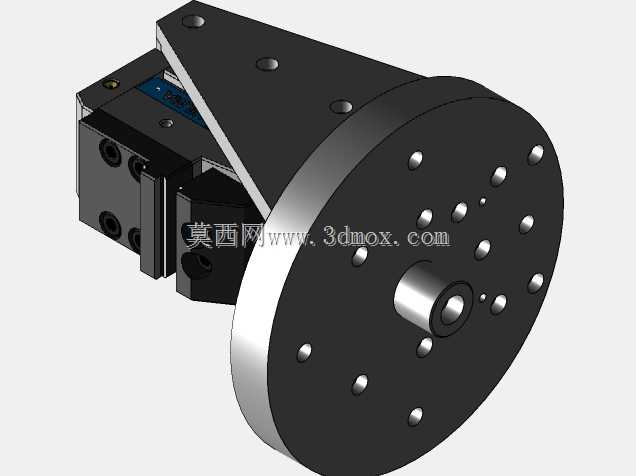

第四轴配套BOCK虎钳安装组件结构

　　这套组件是专门适配数控转台第四轴的机加工夹持工装，核心是将标准BOCK虎钳集成到第四轴法兰端面上，解决轴类、异形件多面回转加工的装夹痛点。日常在立式加工中心做小批量多面体零件加工时，普通平口钳只能完成单一面的装夹，遇到需要跨四个面加工孔系、槽位的零件，多次拆装找正会带来累计误差，这套组件直接把虎钳和第四轴输出法兰做刚性连接，一次装夹就能完成360度范围内的回转加工，省去反复打表找正的辅助时间。从结构设计上看，连接法兰采用圆盘式结构，法兰端面按照第四轴主轴端的标准螺孔位置做了对应安装孔位，孔位公差控制在H7级，保证安装后虎钳夹持中心和第四轴回转中心的同轴度误差在0.02mm以内，避免回转加工时出现偏心振刀的问题。

　　法兰和虎钳的连接面做了定位销孔设计，安装时先通过两个圆柱销完成定位，再用内六角螺钉锁紧，既保证重复安装的定位精度，也能承受铣削加工时的切削冲击力，不会出现装夹移位。虎钳部分保留了BOCK系列虎钳的原有夹持特性，钳口平行度、夹紧力参数和标准款保持一致，针对第四轴回转的使用场景，组件整体做了动平衡校核，在最高转速回转时不会出现偏重抖动的问题，适配大部分国产及进口第四轴的转速工况。安装边界上，法兰外径和第四轴法兰盘尺寸完全匹配，不会超出第四轴的回转外径范围，避免加工时机床外壳干涉；虎钳安装后整体伸出长度控制在合理范围，保证加工时刀具的可达性，不会因为工装过长导致刀具悬伸量过大影响加工刚性。实际使用中，

　　这套组件可以直接替换第四轴原有的卡盘装夹方式，针对方形、异形小零件的多面加工场景，装夹效率比三爪卡盘高40%以上，夹持稳定性也更适合铣削加工的大切削量工况，钳口可以根据零件外形更换软钳口，完成异形零件的仿形夹持，覆盖大部分精密零件的四轴加工装夹需求。设计时还考虑了排屑问题，法兰和虎钳连接的位置预留了排屑缺口，加工产生的铁屑不会堆积在连接缝隙里，日常清理维护更方便，也避免铁屑挤压影响装夹精度。
