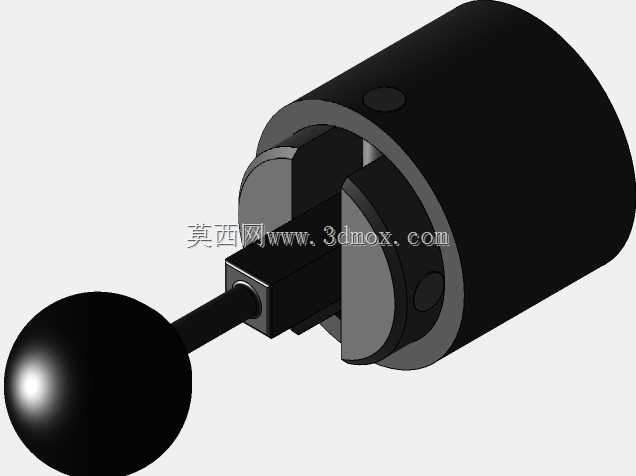

5C夹头配套凸轮锁紧夹持组件结构

　　这套凸轮锁紧式5C夹头组件，是面向小型回转类零件机加工场景开发的快换夹持机构，常见于台式车床、小型工具磨床、分度头以及专用工装工位的工件装夹环节，用来替代传统螺纹锁紧的5C夹头座，大幅缩短工件装夹的辅助工时。从结构设计逻辑来看，组件核心采用偏心凸轮驱动的锁紧原理，操作端搭配球形手柄，操作人员仅需单次扳动手柄即可完成夹头的锁紧与松开动作，无需像传统螺纹结构那样多圈旋转锁紧螺母，在小批量多品种的零件加工场景下，能有效降低操作人员的重复动作强度，单工位装夹效率可提升40%以上。组件的主体基座采用圆柱式外形设计，外径尺寸适配常规5C夹头座的安装孔位，安装边界与标准5C夹套完全兼容，不需要对原有设备的安装位做二次改造即可直接替换使用，

　　基座内部加工有与5C夹头锥度匹配的内锥面，保证夹头锁紧时的同轴度精度，锥面的形位公差控制在0.01mm以内，能满足精加工工序对夹持跳动的要求。凸轮驱动机构内嵌在基座侧壁的安装槽内，驱动顶块直接作用在5C夹头的尾部端面，扳动手柄时，偏心凸轮的升程段推动顶块轴向移动，压缩夹头尾部的弹性开槽结构，让夹头向内收缩抱紧工件；松开时凸轮回程，夹头依靠自身弹性复位，即可快速取出工件。手柄末端的球形操作头做了圆弧过渡处理，操作时的握持手感顺滑，不会出现硌手的问题，手柄的摆动角度经过优化，锁紧行程刚好覆盖5C夹头的额定收缩量，不会出现过锁紧导致夹头变形、或者锁紧力不足导致工件打滑的问题。在实际加工场景中，这套组件尤其适合直径在20mm以内的小型轴类、

　　套类零件的装夹，比如小型销轴、精密衬套、微型接杆等零件的车削、磨削、分度钻削工序，锁紧力稳定可靠，在常规切削参数下不会出现工件移位的问题。组件的所有运动部件都设计有防尘结构，能阻挡加工过程中产生的切屑、切削液进入机构内部，减少日常维护的频次，长期使用也不会出现动作卡滞的问题。设计过程中对凸轮的轮廓曲线做了反复优化，保证锁紧过程中驱动力矩平稳递增，不会出现突然的力值跳变，锁紧状态下具备自锁特性，即便受到切削振动的影响，锁紧机构也不会自行松脱，从结构原理上避免了加工过程中工件飞出的安全隐患。
