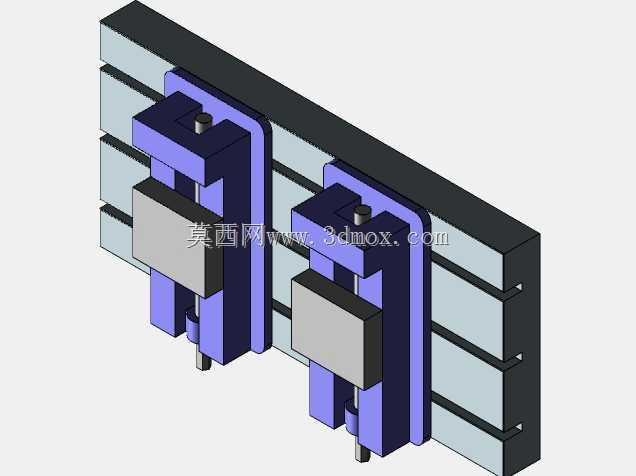

ROBODRILL双台钳安装布局结构

　　这套双台钳安装结构，主要适配ROBODRILL系列小型钻攻中心的工作台装夹需求，在精密零件批量加工场景中应用十分广泛。日常做3C类小型结构件、精密五金杂件的钻铣、攻丝工序时，单台钳装夹往往需要频繁停机更换工件，非加工等待时间占比偏高，双台钳并排布置的方案，能让操作人员在机床加工其中一侧台钳上的工件时，提前完成另一侧台钳的工件装夹与定位，大幅压缩设备空转等待时长，提升单台设备的加工节拍效率。从结构设计来看，两套台钳采用统一的安装基准，直接贴合机床T型槽工作台的安装面做定位，钳体的固定端通过内六角螺栓与工作台槽内的T型螺母锁紧，活动钳身的导轨副做了加宽处理，保证夹持大尺寸工件时不会出现钳身上翘、夹持偏斜的问题。

　　两套台钳的间距经过反复校核，既预留了足够的扳手操作空间，方便操作人员松紧钳口螺栓，也不会出现间距过大导致工作台可用行程浪费的问题，钳口的开合行程覆盖了常见小型精密零件的夹持尺寸范围，针对异形工件还可以直接更换定制软钳口，不需要改动台钳主体安装位置就能适配不同批次工件的装夹需求。设计过程中重点考虑了安装边界的适配性，整体安装后的总宽度不超过ROBODRILL工作台的X向有效行程范围，钳体闭合状态下的总高度低于机床主轴端面到工作台的最小安全距离，避免Z轴快速移动时出现撞机风险。台钳的固定钳口面与机床X轴运动方向做了平行度校准基准，安装时只需要靠紧工作台的定位边打表锁紧，就能保证钳口定位精度满足0.02mm以内的装夹要求，

　　不需要反复调整位置。两套台钳的油路或者气路接口（如果是液压/气动夹紧版本）统一布置在钳体后侧，不会和工作台下方的排屑空间产生干涉，切屑可以顺着工作台斜面直接排入排屑器，不会堆积在台钳安装缝隙里造成清洁困难。钳体的主体结构采用高强度铸铁材质，导轨面做了淬火处理，长期反复夹紧工件也不会出现导轨磨损导致的夹持精度下降问题，活动钳身的丝杠采用梯形螺纹设计，自锁性能可靠，加工过程中受切削力冲击不会出现钳口松动、工件移位的问题。在实际生产场景里，这种双台钳布局还可以配合多工位加工程序，实现一次装夹完成两个工件的全工序加工，尤其适合单件加工节拍在1-3分钟的小型零件生产，相比单台钳装夹方案，综合加工效率能提升40%以上，同时也减少了操作人员反复开关防护门、找正工件的频次，降低劳动强度。
