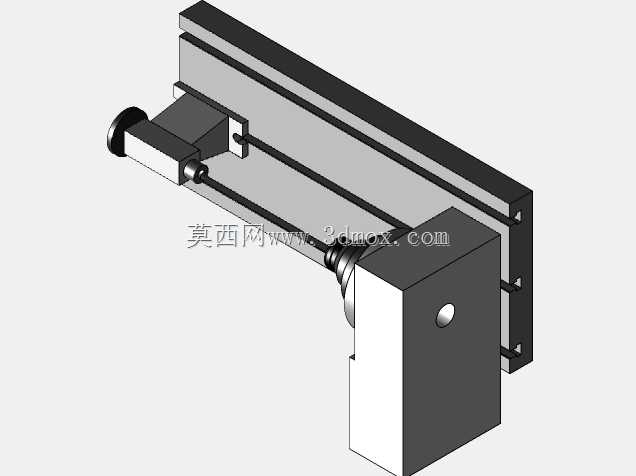

哈斯第四轴夹头机头结构设计

　　这款夹头机头是配套哈斯数控转台使用的核心功能部件，主要应用于立式加工中心的多面体联动加工场景，在模具型腔加工、小型精密轴类零件铣削、异形件多面钻孔攻丝工序中承担工件回转夹持的核心作用，能够帮助设备实现一次装夹完成多面加工，减少重复装夹带来的定位误差，提升批量零件的加工一致性。从结构布局来看，整体采用滑座与主轴单元分体式设计，长条形安装底板可直接适配哈斯第四轴的标准安装基面，底板上预设的定位键槽与安装孔位完全匹配原厂转台的接口尺寸，安装时无需额外改制转接板，能够直接完成装配对接，安装面的平面度公差控制在0.02mm以内，保证回转过程中主轴轴线与转台回转轴线的同轴度要求。机头的夹持端采用弹簧夹头适配结构，可兼容不同规格的标准ER夹头，

　　夹持范围覆盖直径3mm到16mm的棒料与小型工件，夹头锁紧机构集成在主轴单元内部，通过尾部的锁紧操作端即可完成工件的装夹与松卸，操作行程经过优化，单次装夹动作耗时不超过5秒，能够有效降低工序辅助时间。滑座部分采用双平行光杆导向结构，配合尾部的调节手轮可实现主轴单元沿轴向的位置调整，调整行程覆盖120mm范围，调整到位后通过侧面的锁紧螺钉即可完成位置固定，能够适配不同长度工件的加工避让需求，避免加工过程中刀具与夹头本体发生干涉。主轴单元的箱体采用一体式铸铁结构，壁厚经过有限元优化，在保证整体刚性的前提下控制了整体重量，不会额外增加第四轴的负载负担，箱体上的轴承安装孔采用一次装夹镗削加工，保证前后轴承的同轴度，主轴径向跳动控制在0.

　　005mm以内，满足精密加工的精度要求。在实际生产应用中，这款机头可配合第四轴完成圆柱凸轮的槽型铣削、小型阀体的多面孔系加工、五金零件的侧面倒角与刻字等工序，相比传统的平口钳装夹回转方式，夹持同心度更高，装夹效率提升40%以上，尤其适合小型回转类零件的批量加工场景。设计过程中充分考虑了现场使用的维护需求，夹头拆卸位置预留了足够的操作空间，日常更换夹头、清理切削残留无需拆解机头主体，导向光杆表面采用硬化处理，耐磨性能优异，长期使用不会出现导向间隙过大的问题，锁紧螺钉的位置设置在操作侧，操作人员在设备正面即可完成位置调整与锁紧操作，无需探身到设备内侧，符合人机工程学要求。
