Heimatec801056063X轴带电工具结构设计

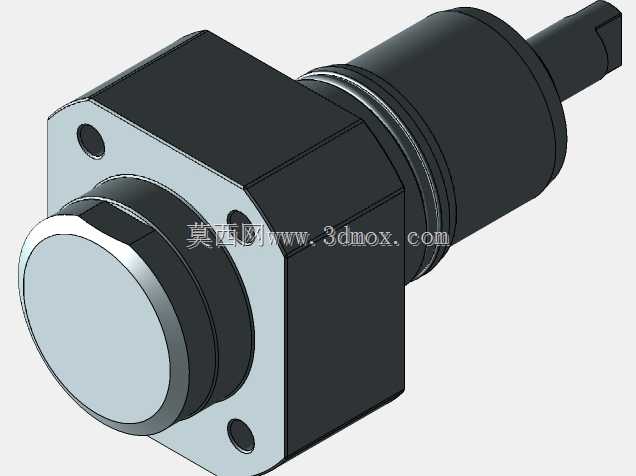

　　这款X轴带电工具是适配中村WY150系列80mm规格炮塔的机加工配套功能部件，主要服务于车铣复合加工场景下的侧面轴向动力输出需求，在常规炮塔工位基础上拓展X轴方向的主动切削能力，可完成钻、铣、攻丝等原本需要二次装夹才能实现的加工工序，减少工件重复定位带来的精度偏差，提升单工位加工的工序集成度。从结构设计逻辑来看，整体采用法兰式安装基准面，安装端设置三个定位销孔，与炮塔对应工位的定位销完全匹配，安装时无需额外调整适配垫片，依靠法兰端面的贴合精度即可保证工具输出轴与机床X轴的同轴度要求，安装边界控制紧凑，不会与炮塔相邻工位的刀具产生运动干涉，适配80mm炮塔的工位间距设计，安装后整体伸出长度控制在炮塔回转安全半径范围内，

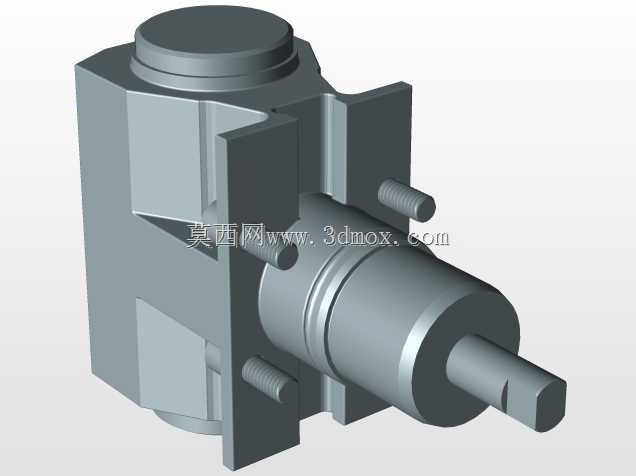

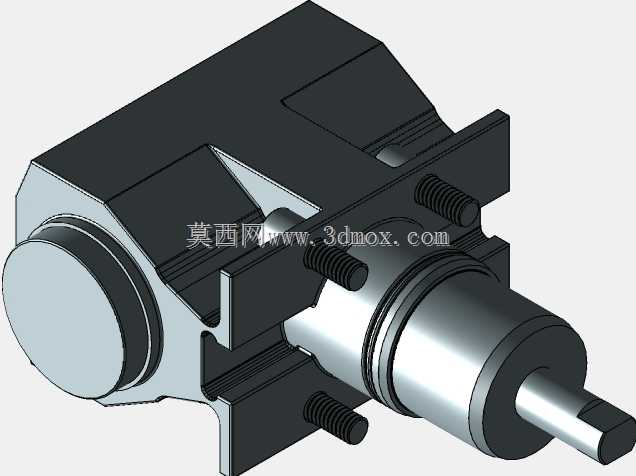

　　炮塔换刀旋转过程中不会碰撞机床防护或其他工位部件。主体结构分为安装法兰段、传动箱体段、输出轴段三个部分，传动箱体采用方形截面设计，既保证内部传动组件的容纳空间，又可借助方形侧面实现安装时的角度预定位，避免工具绕安装轴线偏转；传动段内置的增速或等速传动结构，可将炮塔工位输出的动力稳定传递至前端输出轴，输出轴采用标准ER夹头适配结构，可夹持不同直径的标准切削刀具，满足不同孔径钻削、小平面铣削、螺纹攻丝的加工需求。密封结构采用多层密封圈设计，可抵御加工过程中切削液、金属切屑的侵入，延长内部传动轴承与齿轮的使用寿命，外壳表面做硬质氧化处理，在车间加工环境下具备较好的耐锈蚀、耐磕碰性能。设计过程中重点校核了输出轴的径向跳动与轴向窜动参数，

　　保证高速旋转状态下的刀具稳定性，同时平衡了整体重量，不会给炮塔的回转分度带来额外负载，适配原有炮塔的驱动负载能力，无需对炮塔本身做结构改造即可直接安装使用，在小型精密零件的批量加工场景中，可有效压缩工序流转时间，提升单台设备的加工效率。
