多辊式卷装物料展放开卷装置

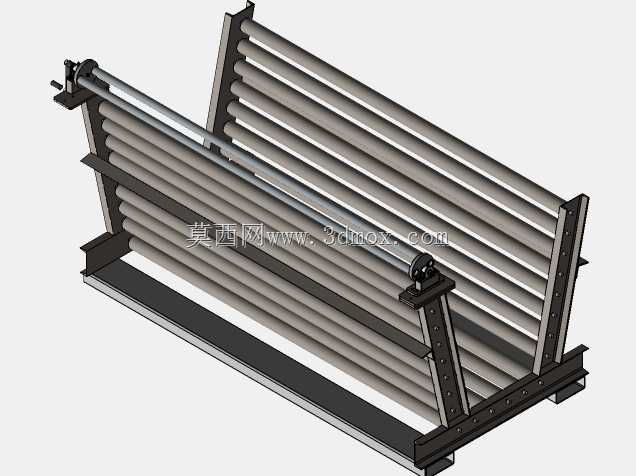

　　在卷材加工、软质物料分切、包装材料预处理这类生产场景里，卷装物料的平稳展放是整条产线稳定运行的前置基础，这套多辊式开卷结构正是针对大直径、整幅宽卷装物料的展放需求设计，替代传统单轴承重开卷架易出现的物料下垂、走偏、张力不均问题。整套装置采用双侧立式机架作为承载主体，机架通过底部型钢底座与安装基面连接，安装时需保证两侧立板的平行度公差控制在0.2mm/m范围内，避免辊轴安装后出现卡滞、辊面偏磨的问题；机架上分层排布多根平行托辊，托辊采用空心钢管加工后表面做硬化处理，相邻托辊的中心距根据待承托卷料的最小弯曲半径设定，保证卷料在转动展放过程中，外层物料不会因自重产生过度弯折留下折痕。装置的主动放卷轴布置在机架侧端，

　　轴端配套安装轴承座与传动连接位，可根据产线张力需求搭配阻尼组件或动力驱动单元，当搭配阻尼结构时可适配被动放卷场景，依靠后端牵引拉力带动卷料转动，阻尼件提供恒定反向阻力避免卷料惯性过冲导致的散卷；当搭配减速电机驱动时可实现主动送料，匹配高速生产线的连续供料需求。设计过程中优先考虑了不同幅宽卷料的适配性，两侧机架上的辊轴安装位预留了调节余量，可通过调整轴承座的固定位置适配300mm至1200mm幅宽的卷装物料，托辊组的排布弧度经过反复校核，保证卷料从满卷到接近用完的整个过程中，始终有至少三根托辊与卷料外圆接触，承托重力的同时约束卷料的径向窜动，避免放卷过程中卷料轴向偏移导致的物料边缘不齐。安装边界方面，

　　整套装置的底部底座预留了标准地脚螺栓孔位，可直接固定在混凝土基面或生产线配套的型钢平台上，装置进料侧预留了足够的操作空间用于吊装更换整卷物料，出料侧的辊面高度与后续导辊组的进料高度保持一致，无需额外增加过渡导辊即可完成物料衔接，减少物料输送过程中的张力波动。整套结构没有采用复杂的非标定制件，大部分辊轴、机架型材、标准轴承座都可采用通用加工件制作，后期维护时仅需定期检查托辊转动灵活性、补充轴承润滑脂即可，维护成本较低，可适配薄膜、纸张、金属箔、柔性卷材等多种卷装物料的开卷作业场景。
