多级齿轮传动减速装置结构设计

项目分类:减速器 发布时间:2022-06-09 ID:656124
  • 多级齿轮传动减速装置结构设计
  • 多级齿轮传动减速装置结构设计
  • 多级齿轮传动减速装置结构设计
  • 多级齿轮传动减速装置结构设计
  • 多级齿轮传动减速装置结构设计
  • 多级齿轮传动减速装置结构设计

  在工业传动系统的设计选型环节,减速装置是匹配原动机与工作端负载的核心中间部件,这套采用多级圆柱齿轮搭配锥齿轮传动的减速结构,可覆盖输送设备、小型自动化产线、轻工包装机械等多类场景的动力匹配需求,解决原动机输出转速过高、输出扭矩无法满足负载启动与运行要求的痛点。从实际工况适配来看,这类减速结构可适配常规工况下的水平安装布局,输入轴端可通过联轴器直接与伺服电机、普通异步电机的输出轴对接,输出轴可通过键连接配合链轮、同步带轮或者联轴器,直接对接负载端的输入轴,不需要额外加装复杂的转接结构,能有效缩短设备传动链的整体长度,减少传动环节的额外功率损耗。

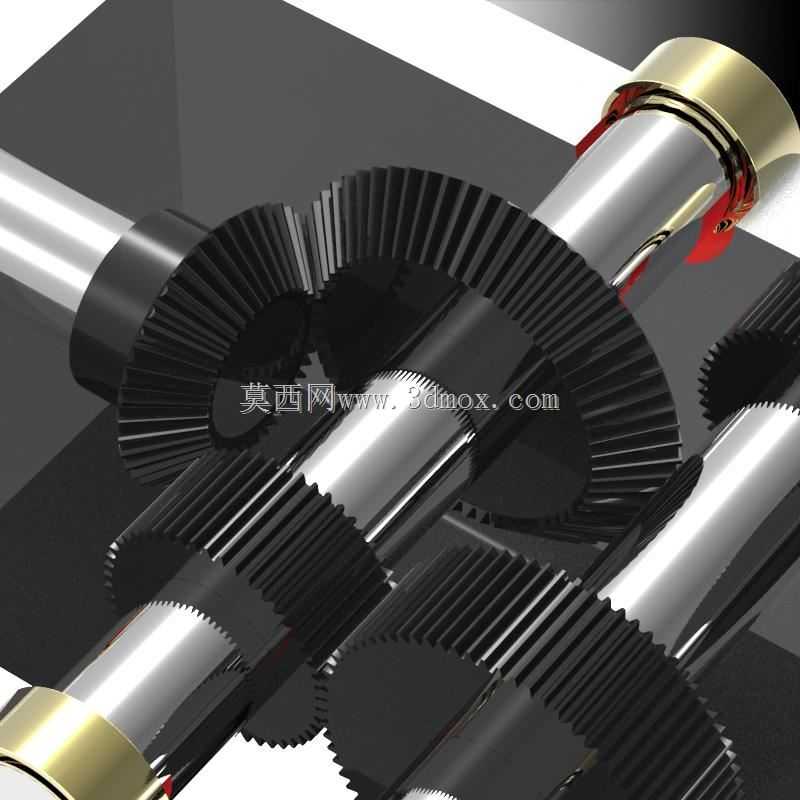

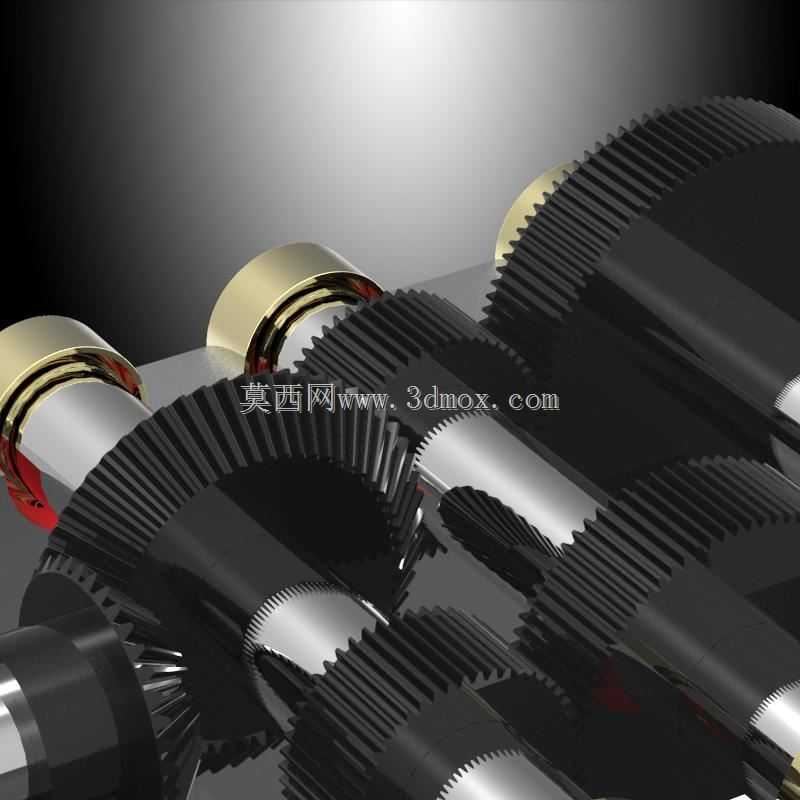

  设计过程中首先要匹配负载端的额定扭矩需求,反向推导各级齿轮的模数、齿宽参数,这套结构里的各级齿轮均采用渐开线圆柱直齿搭配输入端锥齿轮的组合,锥齿轮段主要用于改变动力传输的轴向方向,可适配输入轴与输出轴呈垂直布局的安装场景,后续的直齿圆柱齿轮组则通过逐级啮合的方式,按照设定的传动比完成转速降低、扭矩放大的过程。每一级齿轮的啮合侧隙都预留了合理的公差范围,既可以避免加工装配误差导致的齿轮卡滞,也能补偿长期运行过程中齿面磨损带来的间隙变化,保证传动过程的平稳性,降低运行过程中的冲击噪音。

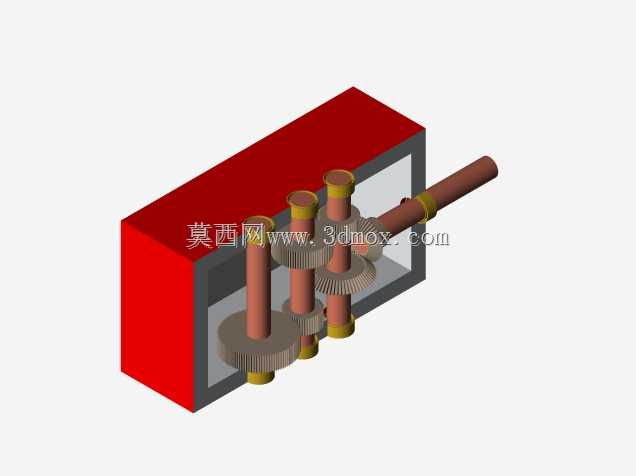

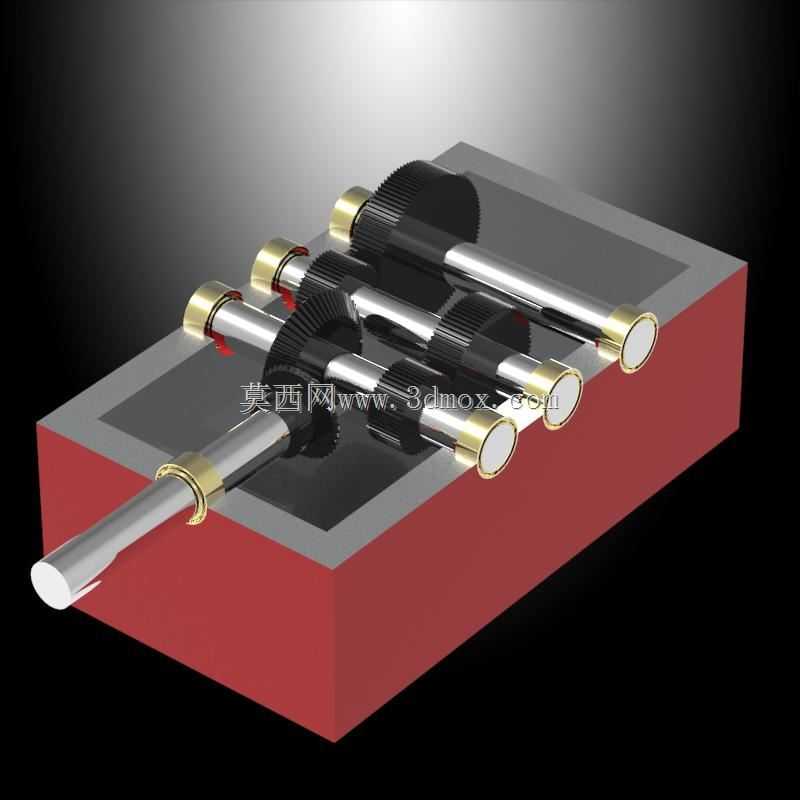

  从结构布局来看,箱体内的齿轮轴均采用两端支撑的轴承安装方式,轴承选型适配齿轮啮合过程中产生的径向力与少量轴向力,输入侧的锥齿轮啮合产生的轴向力可通过轴承的端面限位完成承载,不会出现轴系窜动的问题。轴上的齿轮与轴之间采用平键连接传递扭矩,齿轮的轴向定位通过轴肩与轴用挡圈配合实现,装配过程中不需要复杂的专用工装,按照轴系组件的装配顺序依次压装轴承、齿轮、挡圈即可完成内部组件的装配,后续维护时也可快速拆解更换磨损的齿件或者轴承,降低设备运维的时间成本。

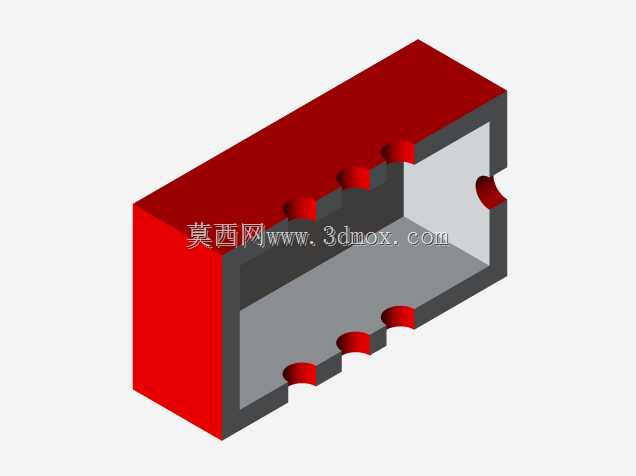

  安装边界方面,这套减速结构的箱体采用剖分式设计,上下箱体通过螺栓连接紧固,结合面处做了密封处理,可避免内部润滑脂或者润滑油的渗漏,箱体底部预留了标准的安装螺栓孔位,孔位间距按照通用安装尺寸设计,可直接适配常规设备的安装机架,不需要额外加工转接板。输入轴与输出轴的轴伸长度、轴径都按照通用传动接口尺寸设计,键槽尺寸符合国标传动件的配合要求,选型时只需要核对输入转速、输出扭矩、安装轴孔的中心距参数,就可以直接完成适配,不需要对结构做大幅度的修改。

  实际运行过程中,齿轮的润滑可根据运行转速选择脂润滑或者油浴润滑,转速低于1500rpm的工况下采用脂润滑即可满足长期运行需求,定期补充润滑脂就能保证齿面的润滑效果,减少齿面的磨损;如果运行转速更高、负载更大,可采用油浴润滑,箱体内预留的油位高度刚好浸没最低位齿轮的齿根位置,齿轮转动过程中可带起润滑油覆盖所有啮合齿面,同时带走啮合过程中产生的热量,保证箱体内的工作温度处于合理区间,避免长期高温运行导致的润滑失效、齿面胶合等问题。

  在结构细节处理上,所有齿轮的齿端都做了倒角处理,既可以降低装配过程中齿轮对位的难度,也能减少齿轮啮合起始阶段的冲击,避免齿端崩边的问题。轴系上的密封件采用标准骨架油封,安装在箱体的轴伸位置,可有效阻挡外界的粉尘、碎屑进入箱体内部,同时防止内部润滑剂泄漏,适配多粉尘的车间作业场景。这套结构的传动效率可达到90%以上,相比蜗轮蜗杆类减速结构,传动损耗更低,长期运行的能耗表现更优,适合连续运行的工业设备场景使用。
