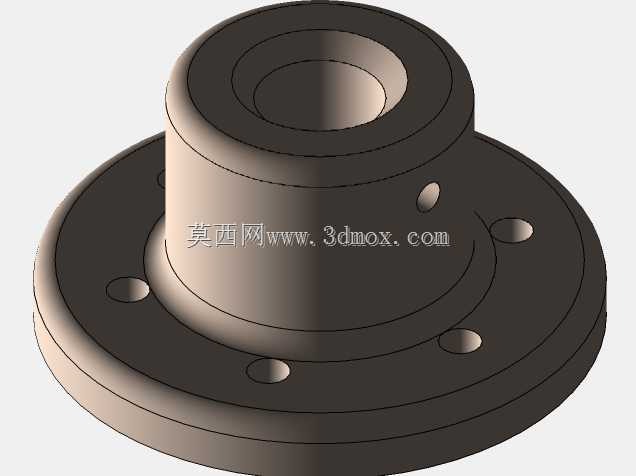

通讯设备用锰青铜法兰式杆底座结构

　　这款锰青铜材质的杆底座，主要应用于通讯设备内部的杆件支撑定位场景，在通讯基站射频单元、手持通讯终端内部连接结构、通讯测试工装的杆件固定环节都能适配，核心作用是为穿设其中的杆类零件提供稳定的径向支撑与轴向定位，避免杆件在设备振动、频繁插拔操作过程中出现偏移、晃动，保障信号传输链路的结构稳定性。从结构设计来看，主体采用阶梯轴套搭配圆形法兰盘的整体构型，上部的阶梯内孔可以适配不同直径的杆件端部，不同直径的孔段分别承担杆件导向、限位、配合锁紧的功能，内孔的同轴度公差控制在0.02mm以内，能保证杆件安装后与安装面的垂直度要求，避免杆件倾斜带来的接触不良问题。下部的法兰盘沿圆周方向均匀分布6个安装通孔，孔位的位置度公差经过严格校核，

　　安装时可以通过螺栓将底座整体固定在设备的安装基板上，均匀分布的孔位可以让法兰盘受力均匀，在承受杆件侧向冲击力时不会出现局部应力集中导致的变形。法兰盘与上部轴套的衔接位置做了圆角过渡处理，能有效降低机加工过程中的应力集中，同时提升零件整体的结构强度，在承受交变载荷时不易出现根部断裂的问题。材质选用锰青铜，是因为这类铜合金具备优异的耐磨性能与抗腐蚀性能，在通讯设备长期使用过程中，杆件与底座内孔反复摩擦也不会出现过度磨损导致的配合间隙过大问题，同时在户外通讯设备的潮湿、盐雾环境下，锰青铜的抗腐蚀能力也能保证底座长期使用不会出现锈蚀卡滞的问题。从安装边界来看，法兰盘的外径尺寸适配通讯设备内部常规的安装空间，上部轴套的高度经过优化，

　　既保证了与杆件的配合长度足够提供稳定支撑，又不会过多占用设备内部的竖向空间，整体结构紧凑，适合在空间受限的通讯类产品内部使用。设计过程中还考虑了装配工艺性，法兰盘上的安装孔采用沉孔设计，螺栓安装后头部不会突出法兰表面，避免与周边其他零件产生干涉，内孔的入口处做了倒角处理，方便杆件装配时的快速导入，提升现场装配的效率。
