带安装耳座的法兰式管道连接接头

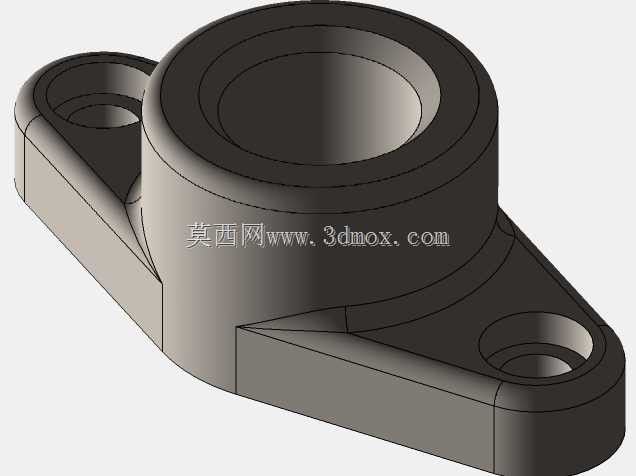

　　这类带双侧安装耳座的管道接头，多用于中小通径的流体管路布设场景，常见于液压站周边油路、小型气动控制回路、洁净流体输送管线的终端或中段连接位置，相比普通无固定结构的直通接头，它自带的两个对称安装耳可以直接通过螺栓将接头本体固定在安装面板、设备侧壁或者支架上，避免管路运行过程中因为流体脉动、设备振动导致接头松脱、管路移位的问题。从结构设计来看，主体的中心通孔为流体过流通道，上端的凸台结构为对接配合面，加工有适配标准管路的配合公差，能够和对接的管道、阀件端面形成紧密贴合，保证密封可靠性；两侧的耳座和主体之间做了平滑的过渡圆角，既可以消除加工过程中的应力集中，也能避免安装时尖锐棱边划伤操作人员或者配套管线。耳座上的沉头孔设计，

　　能够让固定螺栓的头部完全沉入孔内，不会突出安装面，既保证了安装面的平整性，也避免螺栓头和周边其他零部件产生干涉。在实际选型安装时，需要先确认中心过流孔的通径匹配对应管路的流量要求，避免通径过小造成流阻过大、通径过大浪费安装空间；两个安装耳的孔中心距是核心安装边界尺寸，需要和安装基座上的预钻孔位完全对齐，同时要注意接头主体的轴向高度，预留足够的管路对接操作空间，避免安装后对接管路和周边结构产生磕碰。材质选用锻造不锈钢，一方面是因为锻造坯料的内部组织致密，相比铸件不容易出现砂眼、气孔等缺陷，承压能力更强，能够耐受管路内的压力波动；另一方面不锈钢材质本身的耐腐蚀性较好，可以适配多数常规工业流体、甚至部分弱腐蚀性介质的输送需求，

　　不需要额外做表面防腐处理。建模过程中，先通过草图绘制主体的回转轮廓，旋转生成基础的接头主体结构，再绘制耳座的轮廓通过拉伸生成安装耳结构，之后通过孔向导功能生成耳座上的沉头安装孔，最后对所有棱边按照工艺要求做倒角和圆角处理，还原实际加工后的零件状态，所有特征的尺寸公差都按照实际机械加工的常规要求设置，能够直接用于后续的工程图生成、加工工艺编制参考。这类接头在实际使用中，固定完成后不需要额外做支撑，能够简化管路的布设结构，减少管路支架的使用量，在紧凑型设备的内部管路布局中优势尤为明显，尤其是在安装空间局促、无法布置额外管路支撑的位置，这种自带安装固定结构的接头能够大幅降低管路布设的难度，提升管路运行的稳定性。
