铸造合金钢结构双轴吊装支撑构件

　　这款双轴吊装支撑构件，在各类需要双点位铰接悬挂的工业传动、物料输送、工装架设场景中应用广泛，常作为悬挂类组件的固定基座，承担铰接轴的定位、载荷传递功能，将上部悬挂部件的动、静载荷均匀传导至安装基面，避免铰接点位出现应力集中导致的结构变形。构件整体采用铸造合金钢作为基材，相比普通焊接结构件具备更优的抗冲击、抗疲劳性能，能够适配长期往复摆动的铰接工况，减少长期使用后的基座形变风险。

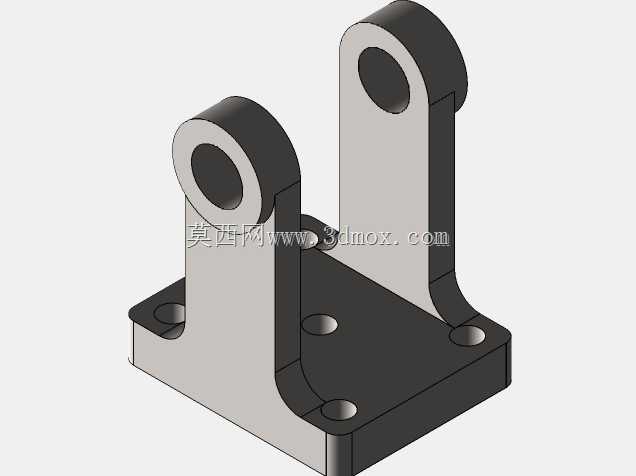

　　从结构设计逻辑来看，底座采用矩形板式结构，四个角点及中心位置共设置五个沉头安装孔，孔位排布兼顾安装稳定性与加工便利性，安装时可通过螺栓将整个构件锁紧在设备机架或安装平台上，沉孔设计能够保证螺栓头完全没入底座平面，不会出现凸起干涉上部铰接部件摆动的问题。两个立板采用非对称高度设计，对应不同轴系的安装高度差需求，立板顶部的同轴铰接孔经过同轴度公差约束，能够保证穿装的铰接轴转动顺畅，不会出现卡滞、偏磨的问题；立板与底座的衔接位置设置了过渡圆角，通过圆弧过渡分散立板根部的集中应力，避免重载工况下立板从根部断裂。

　　建模过程中以底座底面作为首要基准面，先通过三次拉伸特征分别构建底座基体、两个高度不同的立板结构，再对所有锐边衔接位置添加圆角特征消除应力集中点，针对对称位置的立板结构采用镜像特征保证结构一致性，最后通过孔向导功能统一生成所有安装沉孔，保证孔的尺寸精度、沉头深度完全统一，减少逐个开孔带来的尺寸误差。

　　安装边界方面，底座的矩形轮廓决定了安装时需要预留略大于底座尺寸的平面安装区域，保证四个角点的安装孔有足够的锁紧操作空间；两个立板的高度差决定了适配铰接轴的安装高度差，选型时需要核对上部悬挂部件的两个铰接点位间距、轴径尺寸与立板孔位的匹配度，避免出现装配干涉；立板侧面的轮廓做了拔模斜度处理，适配铸造工艺的脱模需求，减少后续二次机加工的工作量。这类构件在轻型输送线悬挂吊点、小型工装翻转铰接位、设备舱门开合支撑位都有大量应用，结构简单可靠，维护成本低，只需要定期检查铰接孔的磨损情况、安装螺栓的锁紧状态即可长期稳定运行。
