不锈钢材质工装垫块结构设计

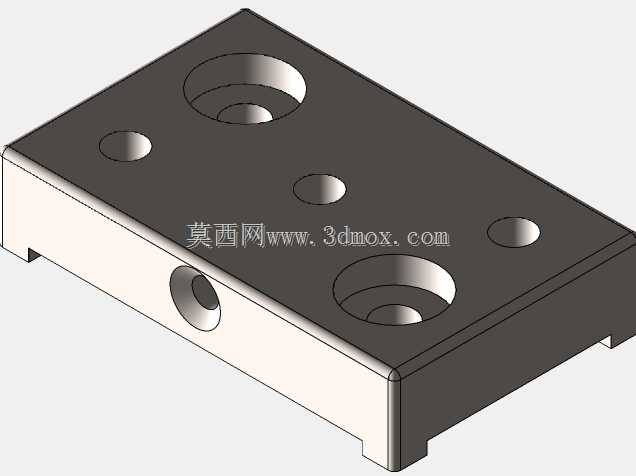

　　在工装夹具的实际搭建场景中，这类垫块往往承担着调整工位高度差、为执行元件提供刚性安装基准的作用，尤其在通讯类产品的组装、检测工位上，需要依托这类垫块抵消工装底板的平面度误差，保证待加工工件的定位面与作业端保持平行，避免因基准偏移导致的压装、检测尺寸超差。从结构设计来看，该垫块采用长方体块状主体，侧面做了直角过渡处理，整体刚性充足，不会在长期承压后出现形变偏移。主体上分布的两类孔位各有作用：两个大尺寸沉孔用于穿入锁紧螺栓，将垫块整体固定在工装底板上，沉孔设计可以让螺栓头完全没入垫块平面以下，不会突出安装面干涉上方搭载的元件；三个小尺寸光孔分为两类，侧面的横向通孔用于穿入定位销或者小型顶丝，实现侧面方向的辅助定位或者相邻工装件的连接，

　　顶面的两个小光孔则用于安装上方的小型定位块、检测传感器支架这类轻型元件，孔位的位置公差按照工装常用的IT7级精度设定，能保证重复拆装后的定位一致性。设计时首先考虑的是安装边界的适配性，垫块的底面做了全平面精磨处理，和标准工装铝型材台面、钢板台面都能实现完全贴合，不会出现翘边虚接的情况；整体厚度根据常见工位的高度补偿需求设定，不需要额外叠加垫片就能满足多数通讯类小件工装的垫高要求，减少了装配时的调整环节。材料选用锻造不锈钢，一方面是因为工装工位经常需要接触助焊剂、酒精这类生产辅料，不锈钢材质的抗腐蚀性能可以避免长期使用后出现锈渍污染工件表面，另一方面锻造工艺带来的致密内部组织，让垫块在承受10kN以内的垂直压装力时不会出现塌陷变形，

　　比普通热轧钢板加工的垫块使用寿命更长。在实际装配过程中，这类垫块可以单独作为垫高元件使用，也可以多个组合拼接，搭建不同高度的阶梯式安装基准，适配不同尺寸工件的装夹需求；孔位的排布避开了垫块的应力集中区域，即使在侧面锁紧顶丝时，也不会造成主体结构的开裂变形。对于结构设计从业者来说，这类基础工装件的设计核心不在于复杂的曲面造型，而在于孔位的位置精度、安装面的平面度控制以及材料的刚性匹配，每一处孔的大小、深度都要对应标准件的尺寸参数，沉孔的深度要保证螺栓锁紧后端面低于安装面0.2mm以上，既不会干涉上方零件，也能保证螺栓有足够的锁紧螺纹长度，避免长期震动后出现螺栓松动的情况。
