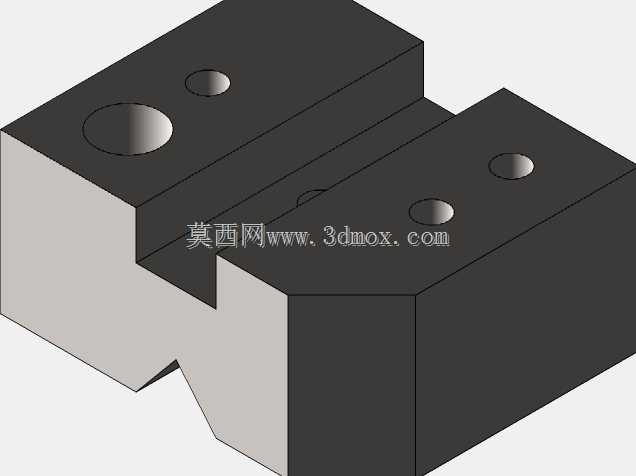

双向台架定位安装结构件

　　该结构件多用于通讯设备组装生产线的6S工位治具组，作为双向定位承载台架的核心基体，承担工位上小型通讯模组装配时的双侧定位、承载基准功能，可同时适配两个方向的工装对接需求，减少工位换型时的基准调整步骤，提升流水线装配的对位效率。零件整体采用方块式拼接构型，中部开设通槽形成双侧独立的安装台面，可同时承接两个方向的装夹组件对接，底部设置V型定位槽，可直接卡接在生产线配套的圆形导轨上，无需额外加工定位面即可完成快速装卡，安装时仅需通过顶面的沉头孔拧入紧固件，即可将零件牢牢固定在导轨基准面上，不会出现安装偏移。设计阶段参考AISI1020碳素结构钢的材料特性做结构校核，这类材料切削加工性能优异，调质后可获得足够的结构强度，

　　完全能满足工位治具日常使用的耐磨、抗形变需求。孔位加工采用三维草图定位方式，将两个方向的沉头孔特征关联到同一建模基准下，分别布置在对应安装台面的顶面与底面，保证双侧安装孔的同轴度、位置度公差控制在0.02mm以内，避免后续装配时出现孔位错位导致的紧固件无法安装问题。零件的外形边界做了统一的直角倒钝处理，所有外露棱边均保留0.5mm的倒角，既可以消除加工后的锐边毛刺，避免装配操作人员被划伤，也能减少零件对接时的磕碰损伤。从安装适配性来看，零件的整体厚度、槽宽尺寸均匹配常规通讯装配线的治具安装标准，不需要额外做二次加工即可直接替换原有磨损的台架基体，双侧台面上的光孔可同时适配定位销、紧固件的安装需求，

　　既可以作为承载面承托待装配的通讯零部件，也可以作为定位基准对接其他工装附件。建模过程中所有特征均做了参数化关联，若后续需要适配不同直径的导轨、调整孔位间距，仅需修改对应草图参数即可快速完成模型迭代，不需要重新绘制整体结构，能大幅缩短治具改型的设计周期。零件的沉头孔深度按照常用内六角圆柱头螺钉的尺寸设计，安装后螺钉头完全沉入零件表面以下，不会突出台面影响待加工工件的放置平整度，中部通槽的宽度预留了足够的操作空间，装配时工具可直接伸入槽内完成底部紧固件的锁紧作业，不需要额外抬升零件即可完成全流程安装。
