6061-T6铝合金开槽式夹紧固定块结构

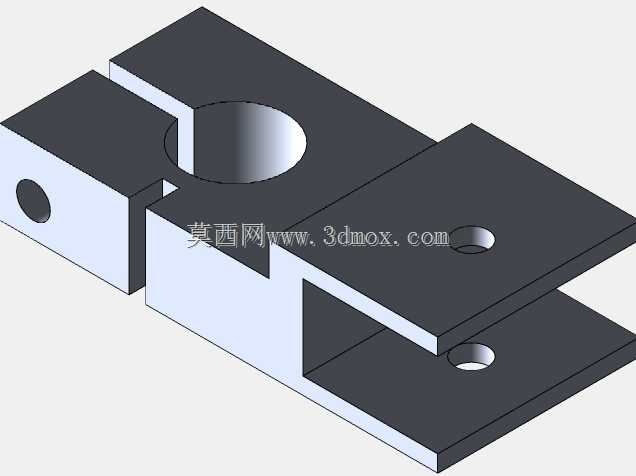

　　这款夹紧固定块采用6061-T6铝合金作为加工基材，这类材料经T6固溶时效处理后具备均衡的强度与切削加工性能，阳极氧化后表面硬度适中，抗日常工况下的磨损与氧化能力优于普通热轧钢材，在电子制造、小型通讯设备组装的6s工位治具中应用十分广泛。从结构设计来看，主体采用分体式卡槽布局，中间预留的大直径通孔用于穿装驱动杆或者定位销轴，可配合凸轮、锁紧螺钉等元件实现快速夹紧动作，卡槽的开口尺寸经过公差匹配，能够适配对应厚度的安装基板，装配时无需额外加工避让位即可直接卡入导轨或工装底板，减少现场装配的调整工作量。零件上分布的两个小直径沉孔为安装固定孔，孔位的同轴度与端面垂直度控制在IT7级公差范围内，

　　装配时使用内六角螺钉即可将夹紧块固定在工装基座上，沉孔设计可保证螺钉安装后端面不突出零件表面，避免干涉被夹紧工件的取放动作。侧面的小型通孔可用于安装定位销或者触发式传感器的触杆，在自动化工位中可配合检测元件反馈夹紧到位信号，避免空夹或者夹紧力不足导致的工件移位问题。从安装边界来看，零件整体为长方体切槽结构，所有棱边均做了C0.5的倒角处理，既去除了加工毛刺避免划伤操作人员，也能在装配时起到导向作用，降低卡滞概率。设计时特意将夹紧受力面做了加厚处理，在承受常规120N夹紧力时不会出现形变，保证重复定位精度控制在0.02mm以内，满足小型通讯零部件组装、电子元器件定位的精度要求。卡槽的配合间隙控制在0.03-0.05mm之间，

　　既保证滑动顺畅无卡滞，也不会因间隙过大导致夹紧时出现偏摆，长期使用后磨损量可通过调整锁紧螺钉的预紧量补偿，延长整套治具的使用寿命。这类夹紧块常配套在小型装配流水线的定位工装上，用于固定薄片状、小型壳体类工件，相比传统的铸铁夹紧块重量更轻，更换时无需借助吊装工具，操作人员徒手即可完成拆装调整，适配多品种小批量的柔性生产场景。
