带斜向导向槽的输送机坡道导轨结构

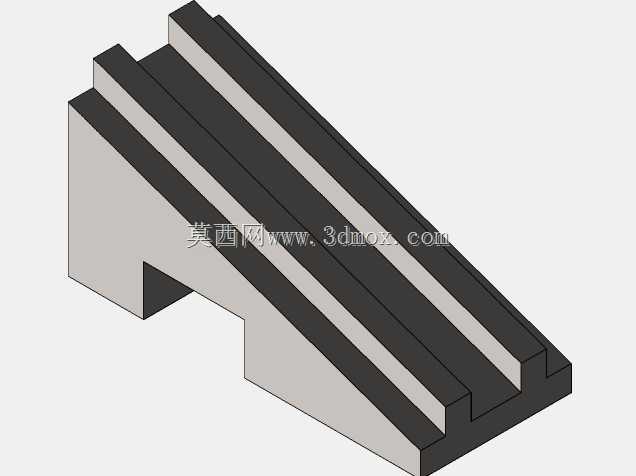

　　在散料输送、工位间工件转运的生产线布局中，受厂房空间、工序高差限制，经常需要用到带坡度的输送段，这类坡道段如果仅依靠输送带或输送链的摩擦力承载工件，很容易出现工件滑移、偏斜甚至掉落的问题，尤其是输送带有定位要求的机加工件、工装托盘时，侧向与纵向的导向约束必不可少，这款坡道导轨就是为这类斜向输送场景设计的承载导向构件。从结构上看，该导轨采用一体式斜楔主体结构，主体支撑面为等坡度斜面，斜面上方平行布置三道凸起导向筋，相邻筋之间形成两道等宽导向槽，导向槽的走向与坡道坡度完全平行，能够与输送件底部的导向凸条、或者配套的滑动卡座形成配合，限制输送件在垂直于输送方向上的自由度，避免坡道输送过程中工件跑偏。

　　设计时主体采用AISI1020碳素结构钢作为建模选材，建模过程中将两个截面草图通过带方向约束的拉伸特征生成实体，拉伸过程中以带角度的侧边作为拉伸方向参照，保证导向槽的侧壁与基准面保持垂直，避免出现拔模斜度导致的配合卡滞，拉伸的终止条件直接延伸至零件背面，保证整体结构无拼接缝隙，强度满足连续输送的载荷要求。从安装边界来看，导轨底部带有阶梯状的安装定位缺口，缺口的垂直面与水平面可作为安装基准面，能够直接卡接在输送机机架的对应安装位上，不需要额外加工复杂的定位结构，安装时只需在底部预留对应宽度的支撑梁，将导轨的基准面贴紧支撑梁后通过紧固件锁紧即可，导轨的整体长度可根据输送坡道的实际长度进行同截面延伸，不需要重新调整导向槽的截面参数。

　　实际使用中，这类导轨既可以作为滑动导轨直接承载带导向结构的输送工装，也可以作为滚轮导轨的安装基座，在导向槽内布置滚轮组件实现低摩擦输送，三道导向筋的设计将导向接触面拆分到两个槽体的四个侧壁上，相比单槽导轨拥有更好的抗偏载能力，即使输送件重心出现小幅偏移，也能通过两侧壁的受力分散载荷，避免导轨局部磨损过快。在建模细节处理上，所有导向棱边都做了微小的圆角过渡，避免尖锐棱边在装配或使用过程中划伤操作人员、刮损输送件表面，主体背部为完整平面，可根据实际载荷需求加装加强筋或者调整壁厚，适配从轻载电子件输送到重载机加工件输送的不同载荷等级场景。
