卫星调制解调器LED状态指示组件结构

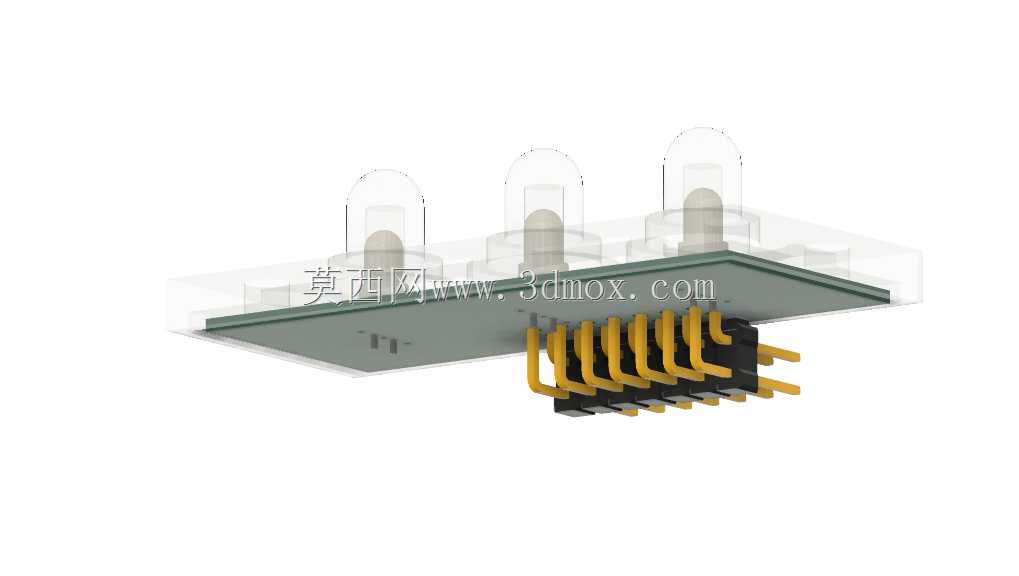

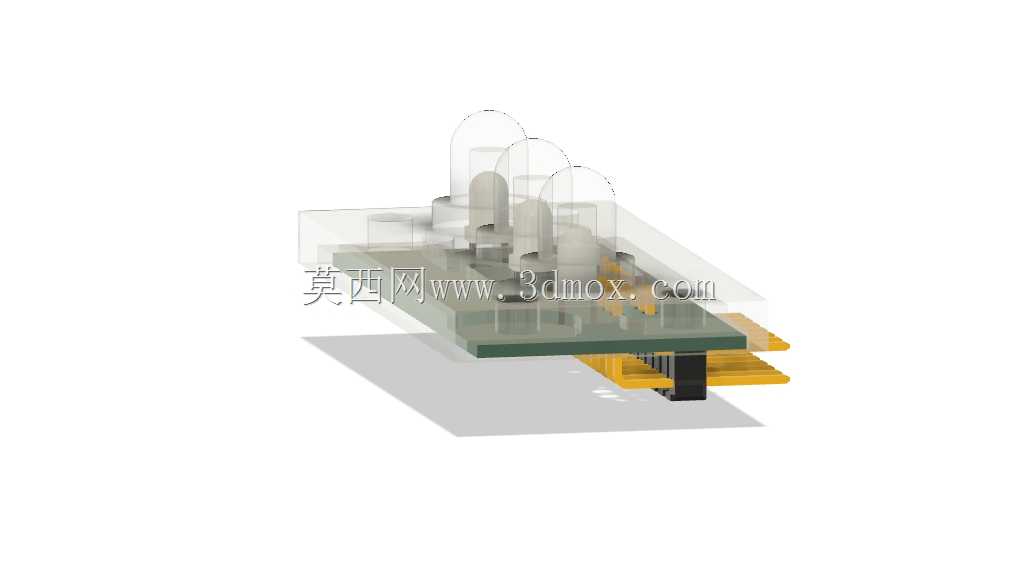

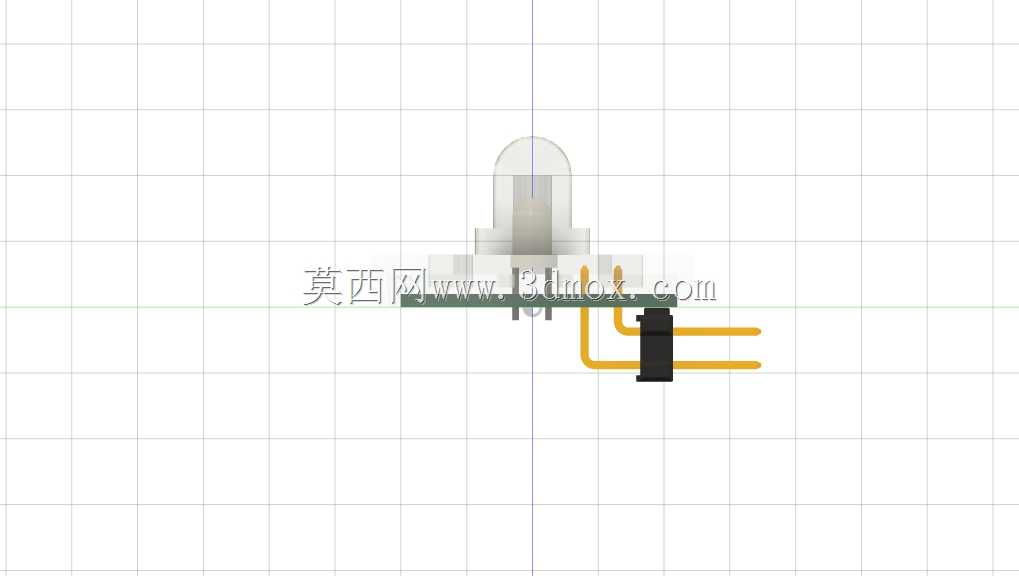

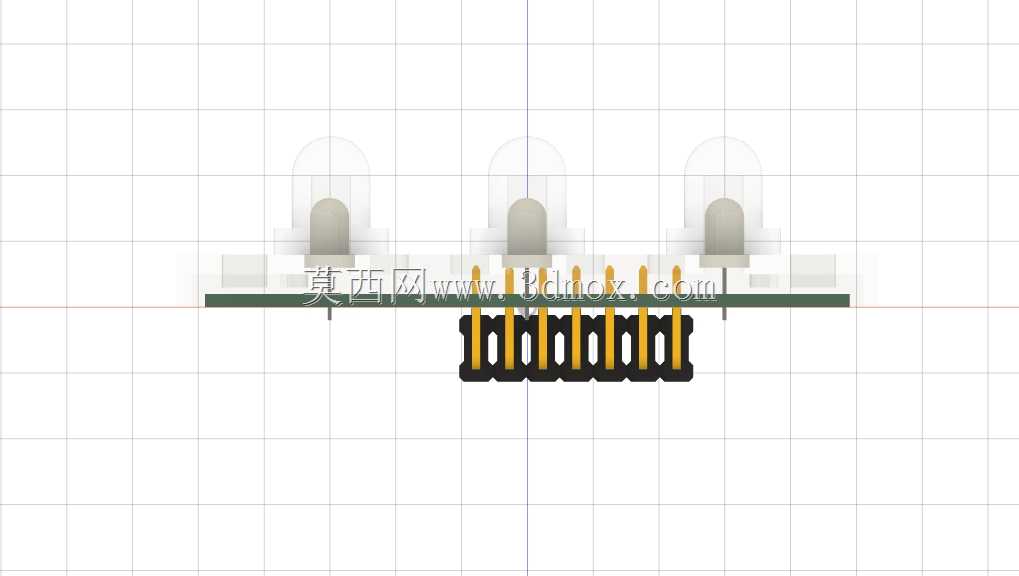

　　这套状态指示组件是配套卫星调制解调器设计的前端状态反馈部件，核心作用是为运维人员提供直观的设备运行状态可视化反馈，无需接入后台调试界面即可快速判断设备当前的发射、接收、网络链路三类核心工作状态，在野外卫星通信站点、应急通信保障现场、偏远区域卫星接入节点这类不便随时接入调试终端的场景下，能大幅降低设备状态排查的时间成本。组件整体采用分层堆叠的结构设计，底层为状态指示PCBA板，板载三颗独立LED分别对应发射、接收、网络状态的信号输出，每颗LED上方都设计有独立的导光柱结构，导光柱采用半透明PC材质注塑成型，柱体做了磨砂漫反射处理，避免LED直射产生的眩光问题，同时保证光线均匀透出，在强光户外环境下也能清晰辨识灯组状态。

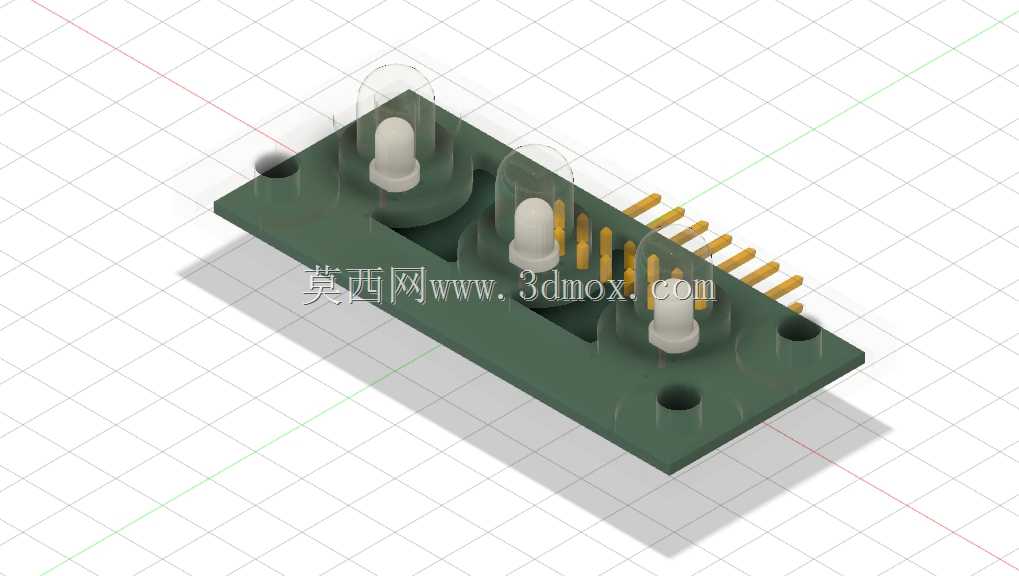

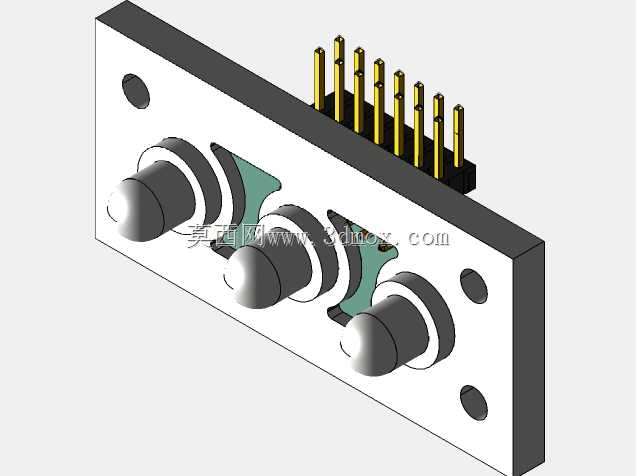

　　上层覆盖透明亚克力防护盖，盖体边缘做了R1.5的圆角处理，避免装配时划伤操作人员，同时盖体对应导光柱的位置做了内凹的沉台设计，既可以对导光柱形成径向限位，防止设备运输振动过程中导光柱偏移错位，也能在盖体表面形成独立的灯位标识区域，方便后期丝印状态标识。安装结构上，组件的PCBA板后端预留了2x7规格的板对板割台连接座，可直接与调制解调器的主控板对接，无需额外飞线，减少装配工序的同时也降低了线缆松脱的故障概率；板体上设计了三个直径6mm的安装孔，孔位压装了铜质嵌件，可通过M5螺丝直接固定在调制解调器的前面板内侧，安装孔的位置度公差控制在±0.1mm，保证装配后亚克力盖与前面板的开孔完全对齐，不会出现偏位漏光的问题。

　　组件后侧引出14线带状电缆，电缆长度预留了120mm的装配余量，可适配不同内部走线布局的调制解调器壳体，电缆端部做了浸锡处理，方便现场改制接线。设计过程中充分考虑了户外设备的防护需求，亚克力盖与PCBA板的贴合面设计了0.8mm宽的密封胶槽，装配时打胶后可达到IP54的防护等级，避免野外环境下的灰尘、凝露侵入板卡造成短路故障；导光柱与亚克力盖的配合间隙控制在0.2mm，既保证装配顺畅，也能减少光线从缝隙漏出造成的串光问题，避免不同状态灯的光线互相干扰导致状态误判。
