可折叠2.4/5GHz双频WiFi天线结构

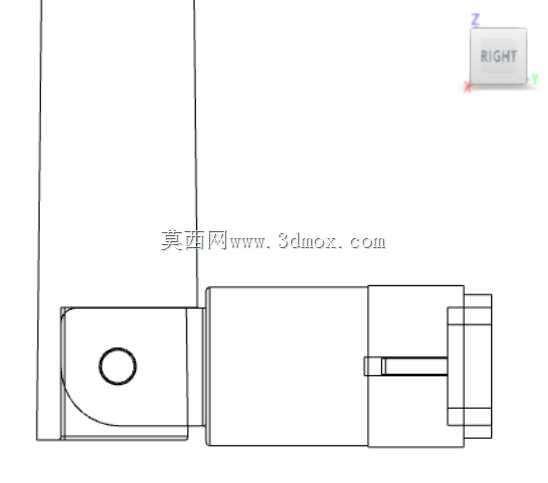

　　这款双频WiFi天线的结构设计，核心围绕小型化无线通信设备的部署痛点展开，在物联网网关、工业无线采集终端、家用路由器、嵌入式无线模块等场景中，这类带反极性SMA接头的胶棒天线是应用最广泛的射频配套部件。不同于固定角度的直杆天线，该结构在天线根部设计了铰接转动副，可实现0°到90°范围内的角度调整，安装时能根据设备摆放位置、信号遮挡情况灵活调整天线朝向，无需额外调整设备安装姿态，就能优化信号收发的指向性，降低多径干扰带来的信号衰减。从结构设计逻辑来看，天线主体采用圆柱形胶棒外壳，内部匹配2.4GHz与5GHz双频段的辐射振子，外壳选用耐候性ABS材质，表面做哑光黑处理，既可以保护内部振子不受外力磕碰、环境粉尘潮气侵蚀，

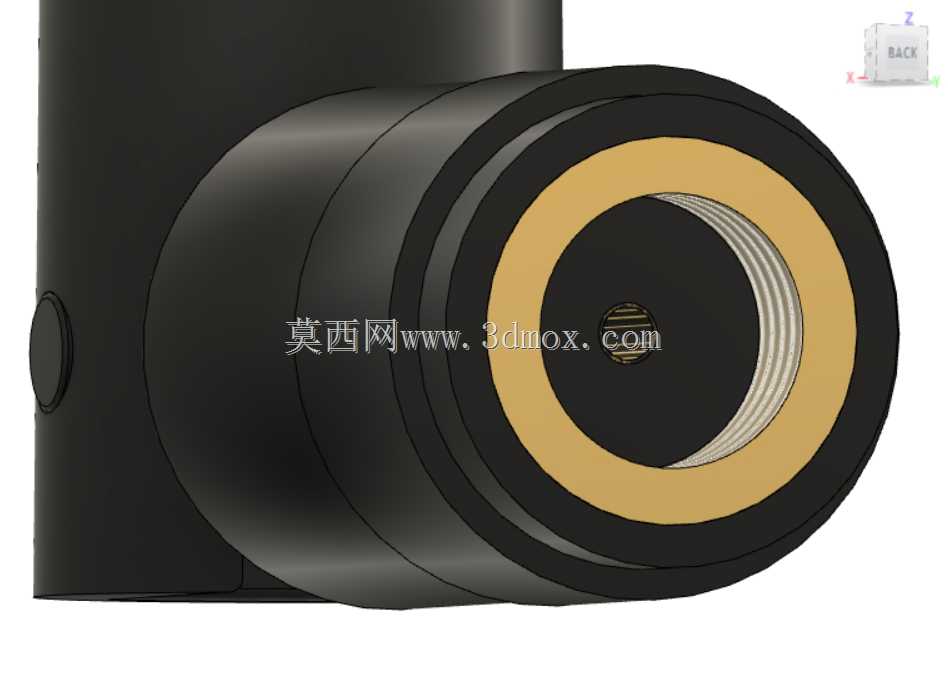

　　也能适配多数工业电子设备、消费类数码产品的外观风格，不会出现视觉突兀的问题。铰接位置的阻尼结构经过参数校核，调整角度后可以保持姿态固定，不会因为设备振动、轻微触碰出现角度偏移，避免信号覆盖方向发生非预期改变。RP-SMA接头的设计遵循反极性接口规范，内孔接触针的结构可以和常规SMA外针接口形成防呆匹配，避免工程安装时出现接口错接的问题，接头的螺纹段长度适配常见的1-2mm厚度设备壳体，安装时从壳体外侧穿入，内侧用锁紧螺母固定即可完成装配，不需要额外设计复杂的固定结构，能大幅降低设备壳体的开模成本与装配工序。天线直立状态下的整体高度控制在常规胶棒天线的通用尺寸区间，折叠至0°时可以完全贴附在设备壳体表面，方便设备的包装运输，

　　避免运输过程中天线受外力碰撞出现断裂。接头与天线杆的连接位置做了圆角过渡处理，既可以降低转动过程中的应力集中，提升铰接结构的使用寿命，也能避免尖锐棱角划伤安装人员。在射频性能匹配上，结构设计时预留了足够的振子布置空间，保证双频段工作时的驻波比控制在合理区间，不会因为结构压缩导致辐射效率下降。对于结构设计人员而言，这类通用型天线的三维模型可以直接嵌入到整机设备的装配文件中，提前模拟安装后的空间干涉情况，验证不同转动角度下天线与周边结构件、外壳的距离，避免出现安装后天线无法调整到最优角度的问题，也能在设备外观设计阶段同步匹配天线的视觉协调性，减少后期样机验证阶段的结构修改工作量。在设备选型阶段，通过三维模型可以直接核对安装孔位尺寸、接头突出壳体的长度、转动时的扫掠空间，确保选型的天线能适配现有设备的结构边界，不需要额外修改壳体模具。
