嵌入式数显电池容量检测指示装置

　　这款数显电池电容计主要面向低压直流储能系统的状态监测场景，在后备电源、小型储能电站、电动代步车、光伏离网供电系统、工业设备备用供电单元中都有广泛应用，能够替代传统的指针式电压表与分段式电量指示灯，为运维人员与终端用户提供直观的剩余电量数值参考，避免因电量判断失误导致的设备意外断电、储能单元过放损坏等问题。

　　设备支持0-66V直流电压区间的检测适配，可通过内部参数编程匹配铅酸电池、锂聚合物电池、磷酸铁锂电池等多种主流储能电芯类型，最多可支持16串电芯组成的电池组参数校准，能够根据不同电芯的放电曲线修正电量显示数值，相比通用型电压检测模块，对不同化学体系电池的电量计算准确度更高，不会出现电压平台期电量跳变、低电量区间显示偏差过大的问题。

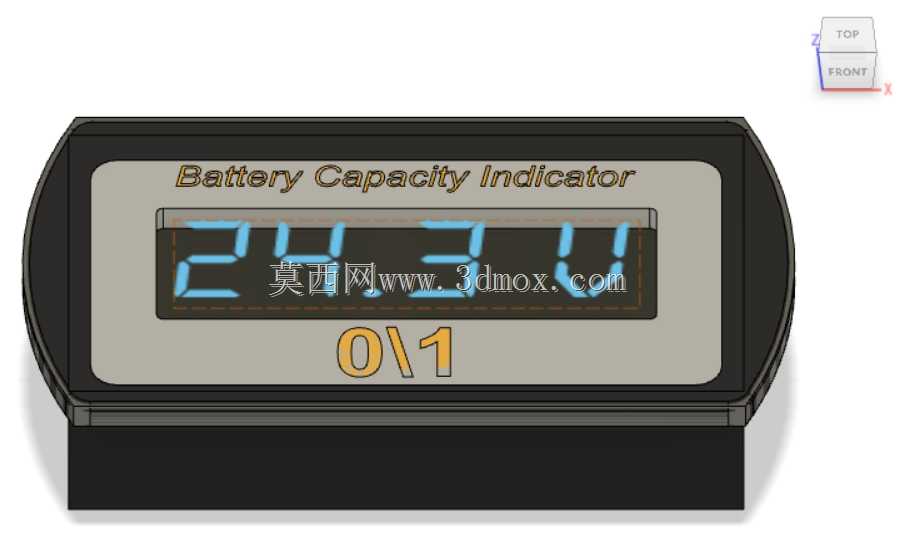

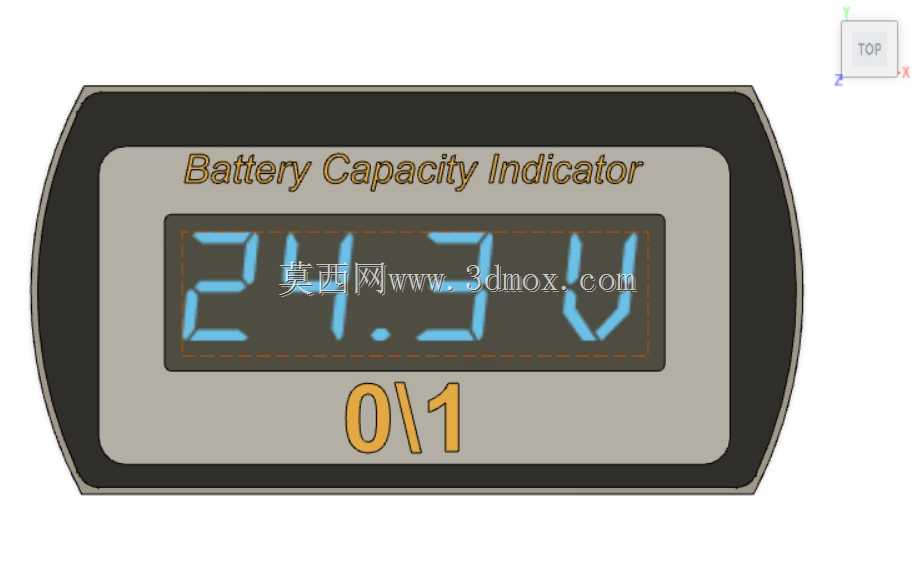

　　结构设计上采用面板嵌入式安装方案，安装开孔尺寸设定为51x27mm，外壳边缘做了贴合面板的弧形收边处理，安装后可与设备面板保持齐平的视觉效果，不会突出面板表面造成磕碰或积灰。外壳主体采用阻燃ABS材质注塑成型，正面的数显窗口覆盖透明防刮PC镜片，既可以保护内部的数码管显示模块，也能避免日常使用中液体、粉尘渗入仪表内部造成电路短路。显示区域采用大尺寸高亮蓝色数码管，在强光环境与弱光机房环境下都能清晰读取数值，面板表面丝印的功能标识清晰标注了设备用途，接线端设置在壳体背部，采用插拔式接线端子，现场布线时无需焊接，直接压接导线后插入端子即可完成接线，大幅降低现场安装的工时消耗。

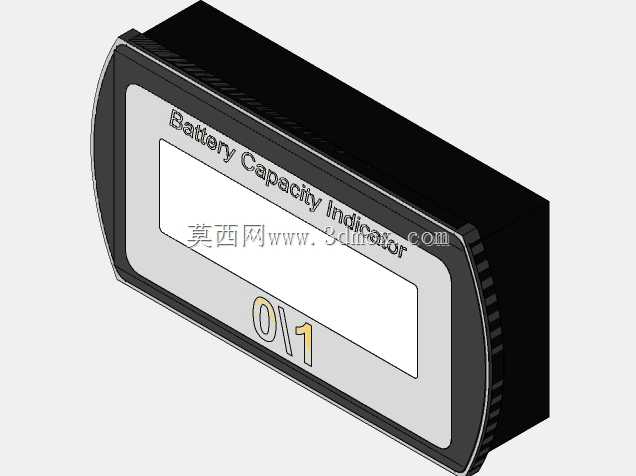

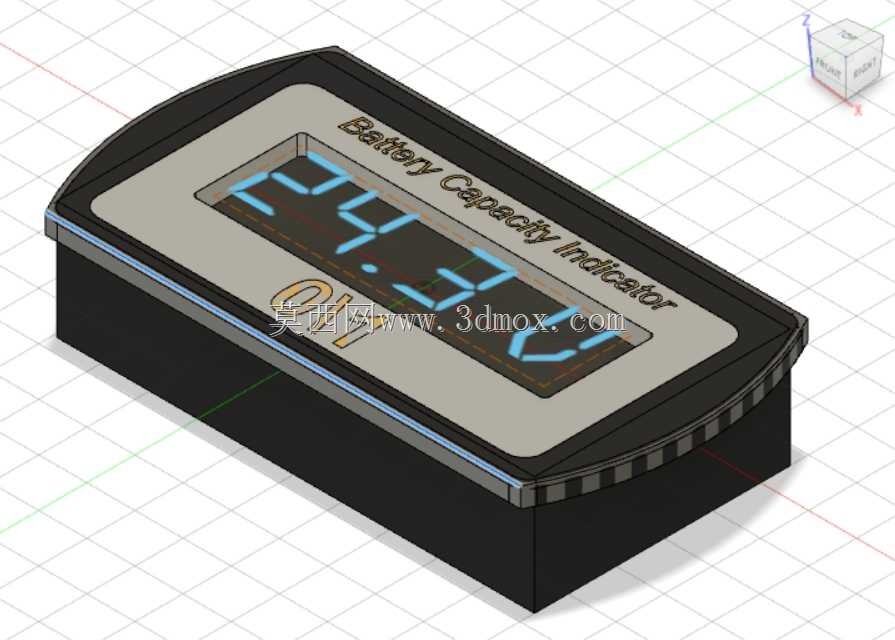

　　建模过程中严格遵循实际产品的装配公差要求，外壳的卡扣结构、内部电路板的安装定位柱、接线端子的避让空间都做了1:1还原，面板边缘的密封胶条安装槽、数码管与镜片之间的遮光泡棉预留位都有完整体现，既可以直接用于设备面板开孔的干涉校验，也能作为同类电量监测仪表的结构设计参考模板，帮助结构工程师快速完成同类产品的方案迭代，减少重复建模的工作量。
