思科MX68W十二端口网络交换设备结构

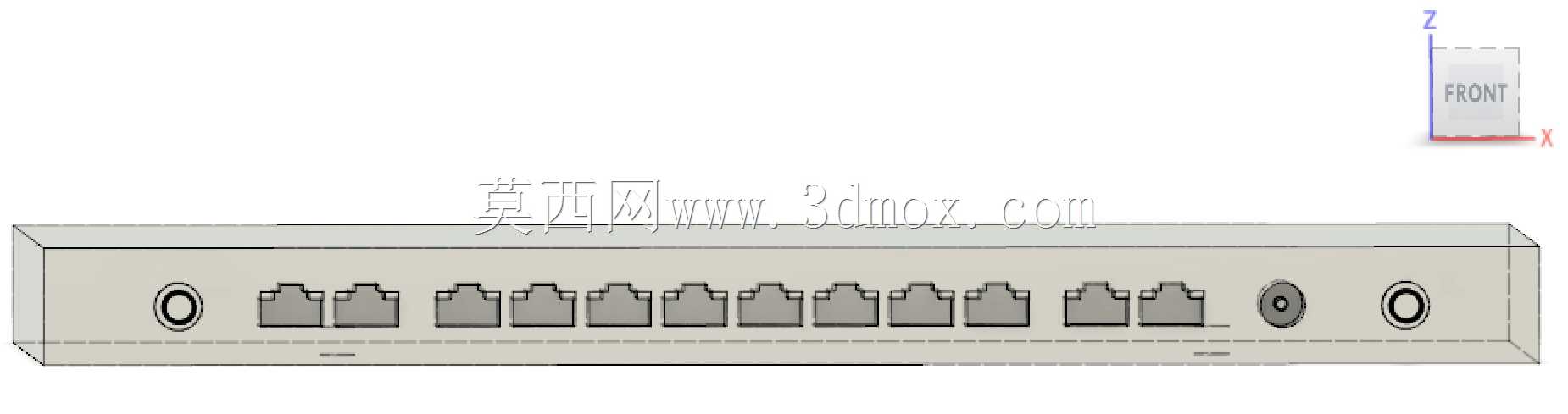

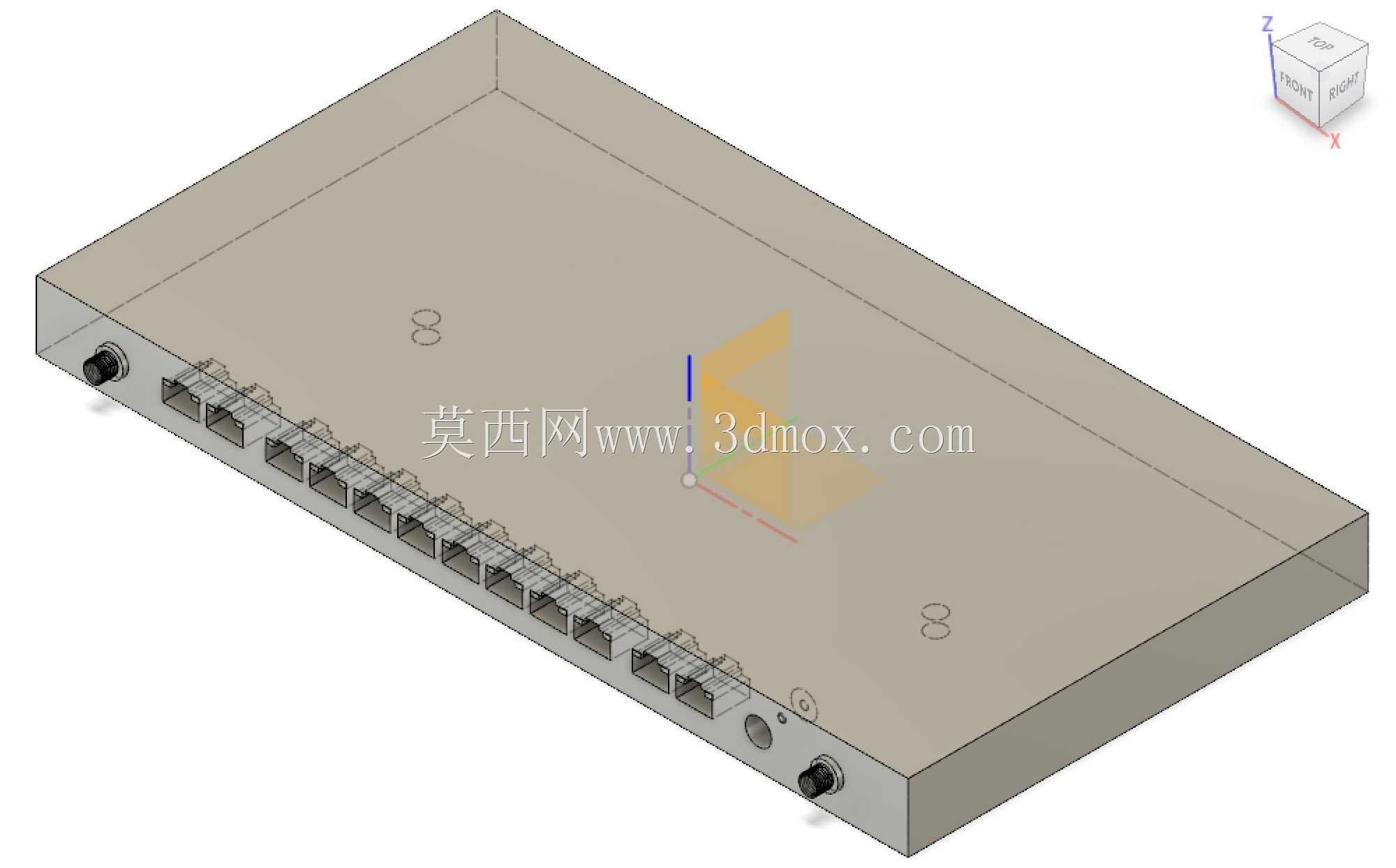

　　在中小规模办公组网、连锁门店网络部署、小型园区边缘接入这类场景里，多端口带PoE供电的交换设备是核心的网络接入节点，本次呈现的这款12端口交换设备结构，完全贴合实际商用部署的硬件形态做了三维还原。从实际用途来看，这款设备承担着终端网络接入、PoE终端供电的双重作用，10个常规以太网端口可对接办公电脑、网络打印机、有线IP终端等设备，额外2个支持802.3at标准的PoE+端口，单端口可输出更高供电功率，总计能提供60W的PoE供电总功率，可直接对接无线AP、网络摄像头、IP话机这类需要远端供电的终端，省去额外布置电源适配器的麻烦，简化现场布线复杂度。从设计思路上看，整机采用标准1U机架式的扁平长方体金属壳体结构，

　　壳体表面做了均匀的散热平面设计，没有冗余的凸起结构，既可以满足标准机柜上架安装的尺寸要求，也支持桌面平放部署，适配不同安装场景的空间条件。端口区域集中布置在设备正面的一侧，端口排布间距严格遵循商用网络设备的通用规范，相邻端口之间预留了足够的水晶头插拔操作空间，不会出现相邻端口插接头互相干涉的问题；端口旁侧预留了设备状态指示灯的安装位，可直观反馈每个端口的链路连接状态、数据传输状态，同时设备侧面预留了电源接口、复位按键、接地端子的安装位置，完全匹配实际硬件的接口布局。从安装边界来看，整机的长宽高尺寸完全符合标准1U网络设备的通用尺寸规范，机柜上架时可直接适配标准19英寸机柜的安装孔位，桌面放置时底部的支撑结构预留了足够的散热间隙，

　　保证设备长时间运行时的空气流通，避免热量堆积影响运行稳定性。建模过程中对壳体的折弯边角、端口的内部嵌套结构、接口的安装公差都做了还原，壳体的拼接缝隙、端口的金属屏蔽层结构都按照实际产品的工艺要求做了呈现，可用于网络机柜布置仿真、组网方案演示、通讯设备结构教学等场景，也能作为同类网络设备结构设计的参考样例，帮助结构设计人员快速把握商用交换设备的布局逻辑、安装尺寸约束、端口排布的工程要点，避免在实际设计中出现端口干涉、安装尺寸不匹配、散热空间不足这类常见的工程问题。
