家用双联电气箱配套插头结构设计

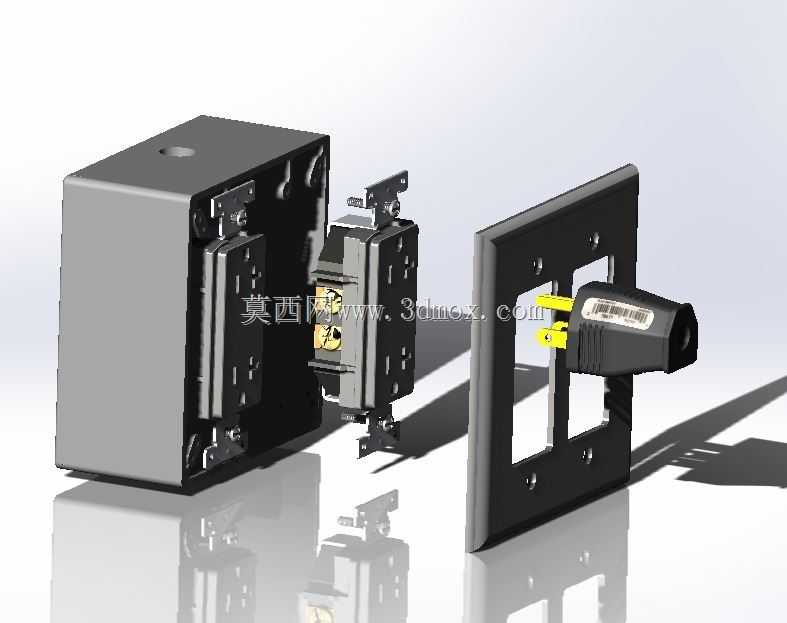

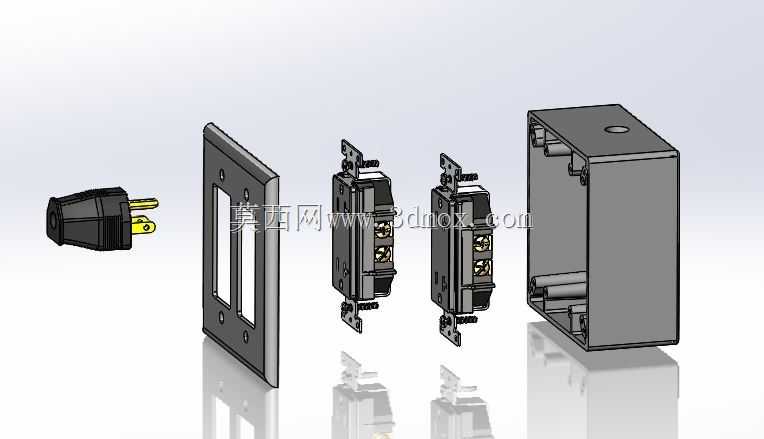

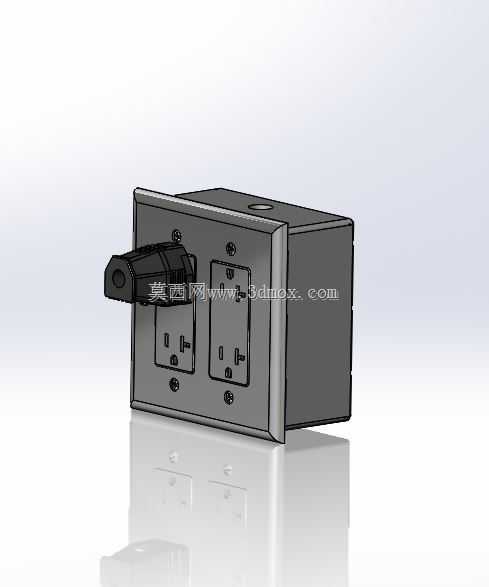

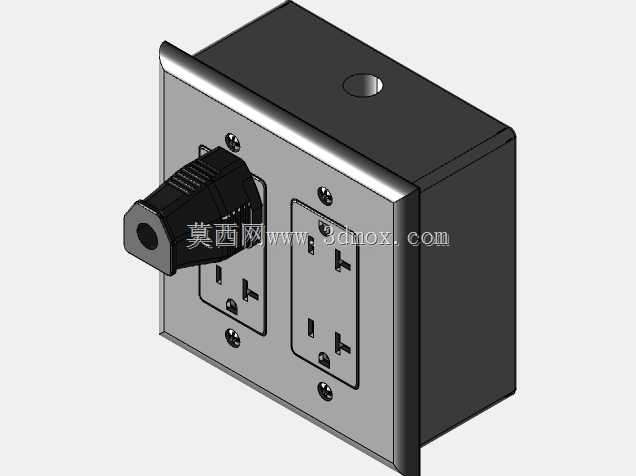

　　这套双联电气箱与配套插头的结构设计，主要面向民用住宅室内配电末端的取电场景，适配家装场景中墙面暗装接线的双联位取电需求，可直接嵌入标准86型双联底盒完成安装，无需额外对墙面开孔做扩孔处理，适配多数家庭装修阶段预留的接线槽位尺寸。从结构拆分来看，整套组件包含外露安装面板、两组独立的插座功能模块、箱体外壳以及配套的取电插头四个核心部分，面板与箱体之间采用卡扣加侧边螺丝的双重固定方式，既可以保证安装后面板与墙面的贴合平整度，也能避免日常插拔插头时面板出现松动移位的问题。箱体外壳的内部预留了充足的接线空间，可同时容纳两组回路的导线接驳，侧壁设计有对应的穿线孔位，适配常规1.5-2.5平方毫米的铜芯导线穿入，孔位边缘做了圆角钝化处理，

　　避免穿线时割破导线绝缘层引发漏电风险。两组插座功能模块采用独立模块化设计，可单独拆卸更换，单个模块出现故障时无需整体拆解整个电气箱，仅需拆下对应故障模块即可完成维护，大幅降低后期运维的拆装工作量。配套的插头采用美式两插带接地的结构形式，插片厚度与间距严格适配对应插座模块的接电铜片夹持范围，插片根部做了加强筋结构，避免多次插拔后插片出现弯折变形，插头外壳采用防滑纹理设计，插拔时手部不易打滑，同时外壳的分型面做了错位止口设计，拼接缝隙控制在0.1mm以内，可有效阻挡日常使用中的灰尘、溅水进入插头内部。设计过程中充分考虑了安装边界的适配性，箱体整体深度控制在50mm以内，可适配多数民用建筑墙面的预埋底盒深度，

　　不会出现箱体过深无法完全嵌入底盒的问题；面板边缘做了1mm的斜边倒角处理，安装后与墙面的过渡更自然，不会出现突兀的凸起棱角。在功能特性上，这套组件可同时满足两个回路的取电需求，适配小功率家用电器的接电使用，内部铜片采用高弹性锡磷青铜材质，夹持力稳定，多次插拔后仍能保持可靠的接触压力，减少接电过程中接触不良引发的打火隐患。箱体内部的模块安装位设计了定位卡槽，模块装入后可自动对齐接线端子位置，现场接线时无需反复调整模块位置，可有效提升现场安装的作业效率。插头与插座的配合插拔力控制在合理区间，既不会出现插接过松容易脱落的问题，也不会因为插拔力过大导致日常使用不便。
