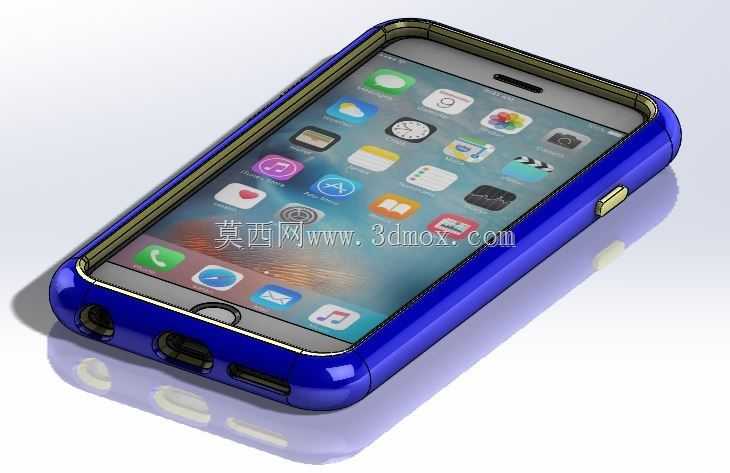

带蓝色全包防护壳的苹果6手机结构

　　日常消费电子的防护配件设计中，手机保护壳的结构合理性直接决定终端使用体验，这款带防护壳的手机结构建模，完整还原了机身与保护壳的装配关系，可直接用于防护配件的开模验证、结构适配校核场景。从实际使用场景出发，日常手持手机时的边角磕碰、桌面放置时的屏幕刮擦、接口处的灰尘侵入都是防护设计需要覆盖的核心痛点，这款全包式软胶保护壳在边角位置做了加厚缓冲处理，高出屏幕与后置摄像头的边缘尺寸控制在0.8mm，既能够在手机正面朝下放置时让屏幕与接触面留出安全间隙，又不会因为边缘过高影响手势操作的顺滑度。建模过程中优先还原了机身的所有安装边界，底部的3.5mm耳机开孔、Lightning充电接口、两侧扬声器出声孔都在保护壳对应位置做了精准避让，

　　开孔边缘做了0.3mm的倒角过渡，避免长期插拔充电线时刮伤线材外被，也不会出现壳件与接口边缘干涉导致充电头无法完全插入的问题。机身侧边的音量键、电源键位置，保护壳做了一体式的凸点按键设计，按键背面与机身实体按键的接触位置做了0.1mm的预留间隙，按压时的行程反馈与裸机状态保持一致，不会出现按键塌陷、按动卡顿的问题。保护壳与机身的配合间隙控制在单边0.15mm，既能够保证壳件可以顺利套入机身，不会出现装配过紧难以拆卸的问题，又不会因为间隙过大导致壳件与机身之间产生晃动，日常使用时不会积累灰尘进入壳内磨损机身后盖。从设计思路来看，这款保护壳采用TPU软胶材质的壁厚均匀性控制在1.2mm，整体重量控制在18g以内，

　　安装后不会明显增加手机的握持重量，背部的微磨砂纹理建模也还原了实际产品的防滑设计，手持时的摩擦力比光滑裸机提升40%左右，减少日常单手操作时的滑落风险。建模时还还原了机身正面的2.5D屏幕弧度、正面圆形指纹识别按键、顶部听筒开槽的细节，保护壳前边缘的弧度与屏幕2.5D弧面做了顺滑衔接，不会出现硌手的台阶感，长时间握持刷取内容时边缘触感贴合手指轮廓。对于结构设计从业者来说，这个模型可以作为消费电子防护配件的装配参考，验证不同壁厚下软胶件的形变余量、开孔避让的合理尺寸，也可以用于3C配件的展示渲染、手板制作前的尺寸校核，所有配合面的公差预留都符合日常量产配件的加工精度要求，不需要额外调整尺寸即可直接用于快速打样验证。
