三层叠放式参数化五金工具收纳箱结构

　　这套三层叠放式工具收纳箱体，面向车间工位、维修班组、户外检修以及实验台旁的零散工具管理场景，主要解决扳手、量具、小型电动工具、耗材和备件混放后取用效率低的问题。箱体采用大、中、小三种规格逐层堆叠的布置方式，底层承担较重工具和较大件备件的承载，中层放置常用手动工具，顶层则用于收纳精密小件、耗材或高频取用物品，形成按重量、频次和尺寸分区的储物逻辑。

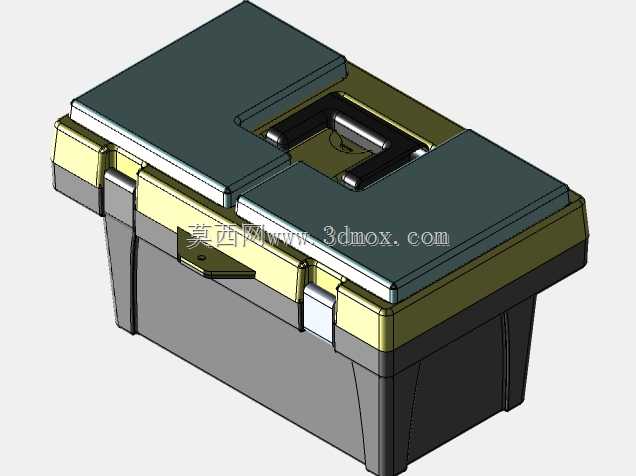

　　从结构上看，每层箱体都保留独立的容纳腔和上盖，叠放时依靠箱体外形轮廓、盖体边界以及侧向卡扣形成定位，避免多层搬运时发生横向滑移。箱盖与箱体之间设置铰链连接，开启后可直接暴露内部储物空间；侧边锁扣用于闭合压紧，使盖体与箱口保持贴合，在搬运、车载转运或临时堆叠过程中降低工具脱出风险。箱体边角做了加厚和过渡处理，既对应注塑成型时的材料填充与脱模需求，也能在磕碰、落地时分散应力，减少角部开裂。

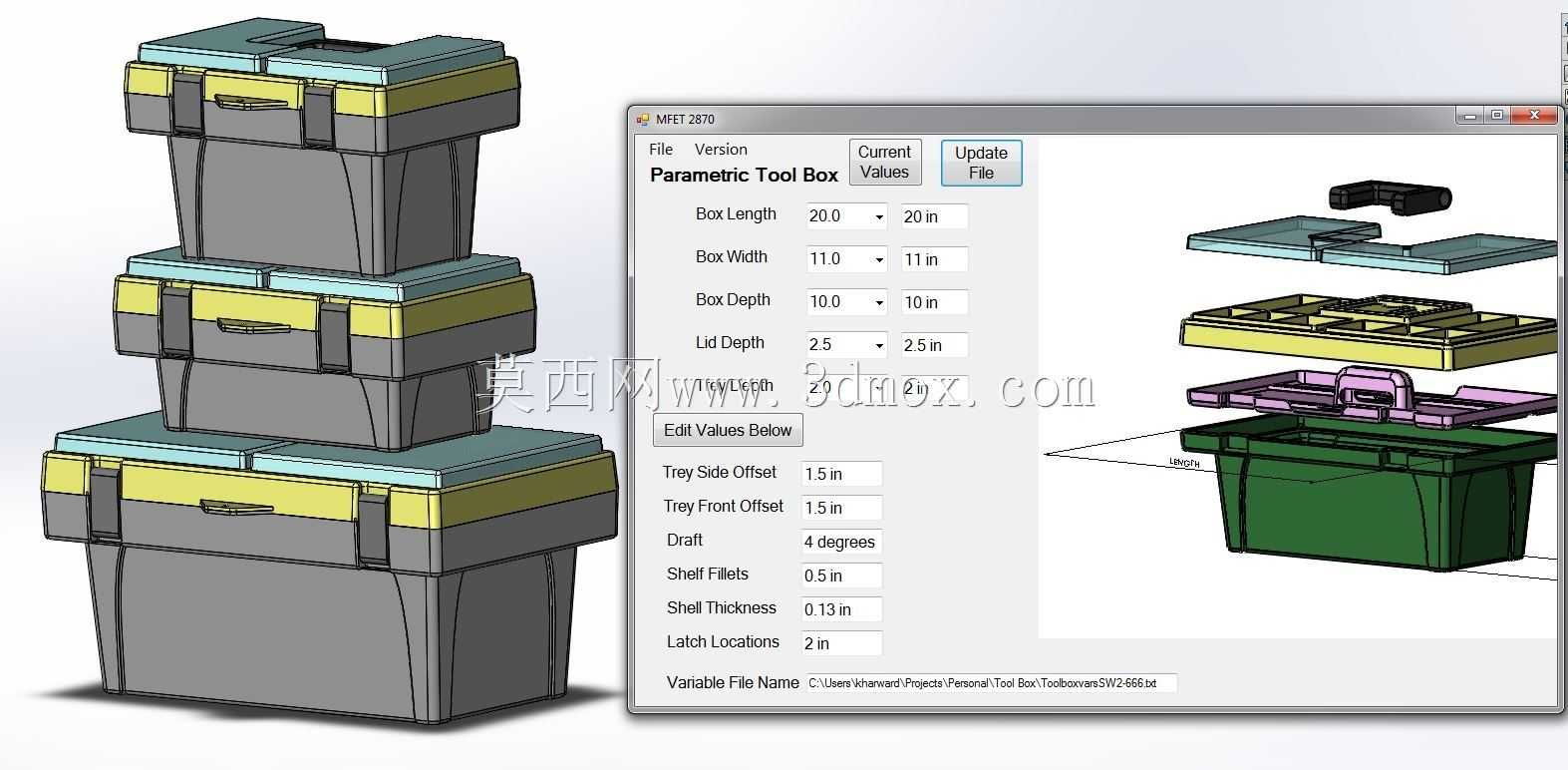

　　设计思路上，该结构重点不在复杂机构，而在尺寸系列化和边界一致性。三层箱体虽然容积不同，但堆叠接触面、盖体高度比例、锁扣位置和外观语言保持统一，便于通过参数驱动快速改型。实际建模时，可以将箱体长度、宽度、高度、壁厚、盖体翻边高度、卡扣间距、铰链轴位置等作为关键变量，再通过外部变量表联动控制。调整任一层的外形尺寸后，相邻层的叠放配合面、锁扣安装位和盖体轮廓能够同步更新，适合形成不同容量的产品族。

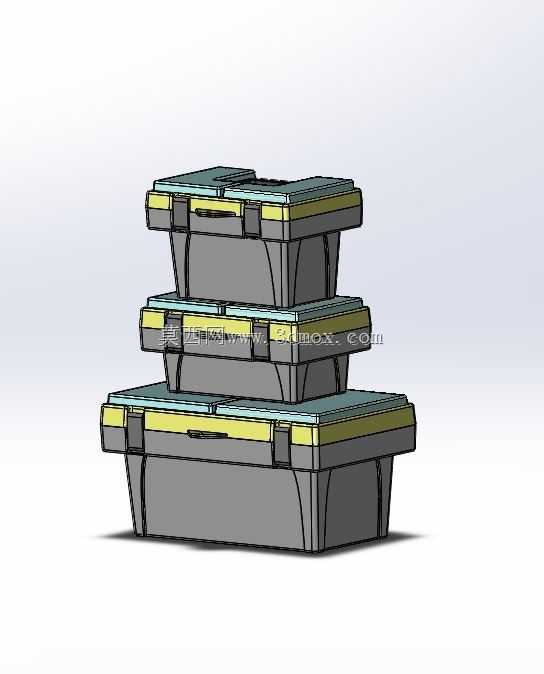

　　外形尺寸方面，底层箱体占地面积最大，高度也相对较高，适合作为稳定基座；中层和顶层逐级缩小，整体堆叠后呈现梯形轮廓，重心低于分散摆放状态。安装与使用边界主要集中在堆叠接触面和开启空间：闭合状态下需保证上层箱底与下层盖面的支撑区域充分重合；开启状态下，盖体向后翻转需要预留旋转半径，工位布置时不能把箱体紧贴墙面或设备侧板。侧向锁扣突出量较小，但在密集货架存放时仍需留出手指操作空间。

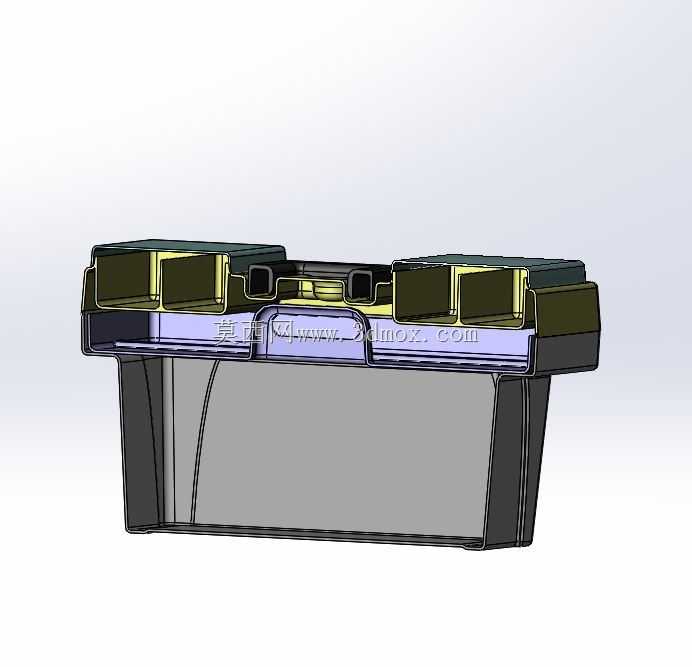

　　箱体内部可根据工具类型增加活动隔板、海绵衬垫或小零件盒，不过当前结构重点体现外部壳体、盖体、锁扣和多层堆叠关系。壁厚设计需要兼顾刚性与成型质量，底部承载区可适当加强筋布置，口部翻边则承担抗扭和堆叠支撑作用。对于需要频繁转运的场景，还可在箱体侧面扩展提手、标签槽或密封胶条位置；若用于潮湿、粉尘环境，则可在盖口增加止口和密封圈，使闭合后的防护能力进一步提升。整体结构简洁、层级清晰，既可以作为实物工具箱开发参考，也适合作为参数化箱体类零件建模与装配联动的练习案例。
