手持非接触式红外测温枪结构设计

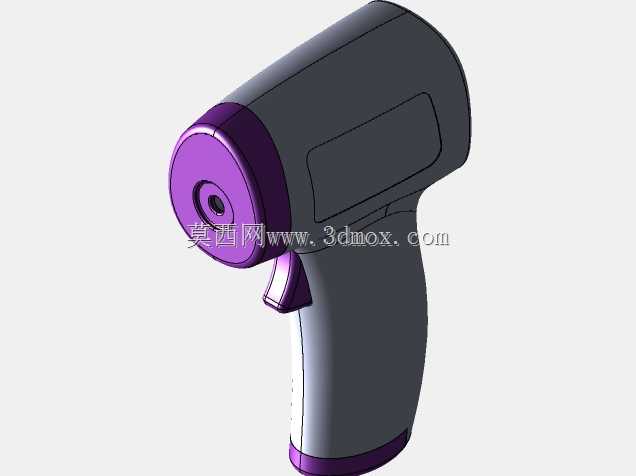

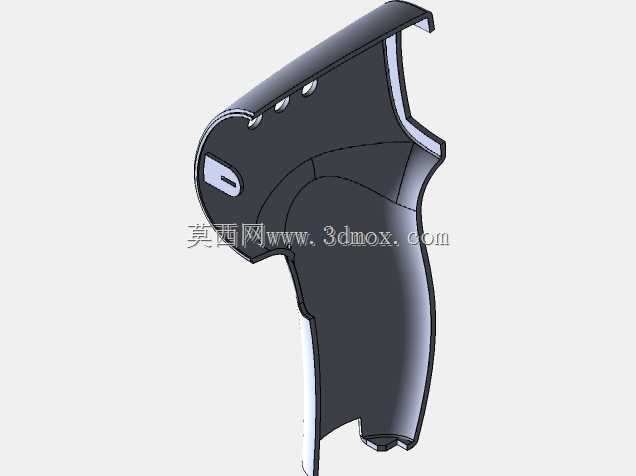

　　这款手持红外测温设备的结构设计，首先围绕高频使用场景的握持需求展开，日常应用覆盖公共区域体温筛查、工业物体表面测温、家电出风口温度检测等多个场景，单手握持操作的逻辑贯穿整个结构设计过程。从外形轮廓来看，整体采用枪式握持布局，手柄区域做了贴合手掌弧度的曲面收窄处理，握持时虎口位置与壳体曲面完全贴合，长时间手持操作不会产生硌手的不适感，前端探测头区域做了突出延伸设计，能够让探测端与被测目标保持合适的间距，避免测量时手部遮挡探测光路，也能减少测量高温物体时手部被余温烘烤的问题。壳体采用上下扣合的注塑结构，分模线沿壳体侧面中线布置，既方便注塑生产时的脱模操作，也能让扣合后的拼缝处于视觉非核心区域，提升外观的整体性，

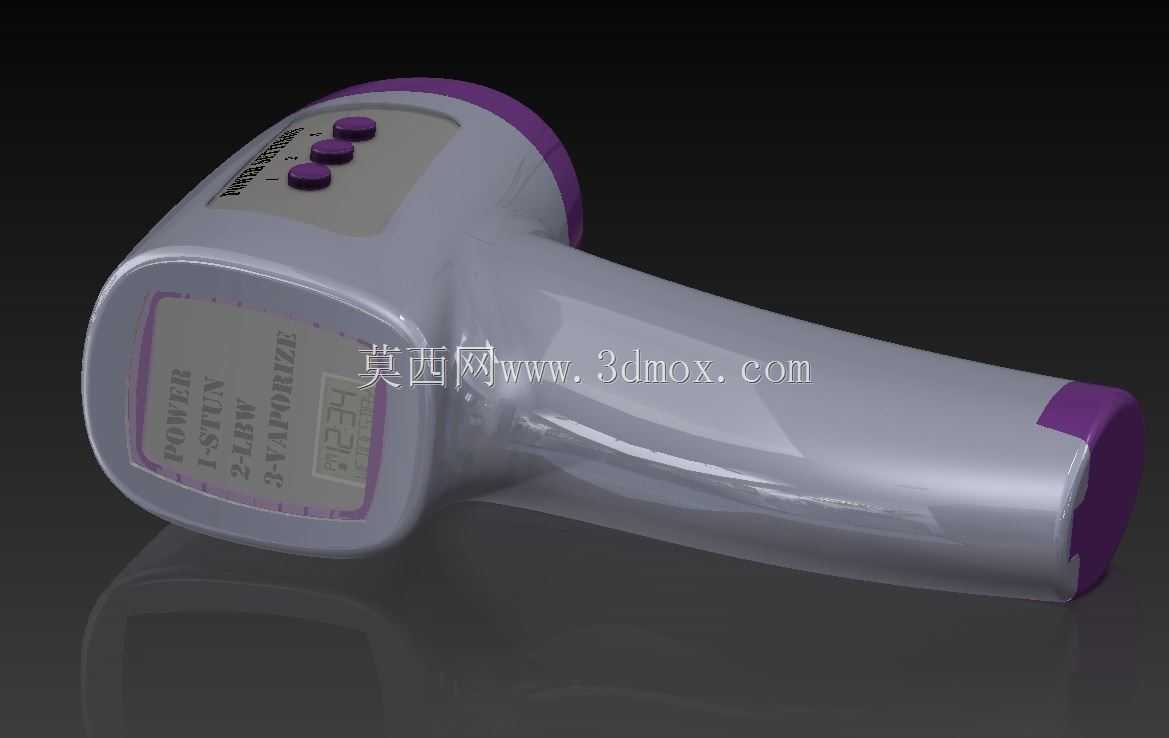

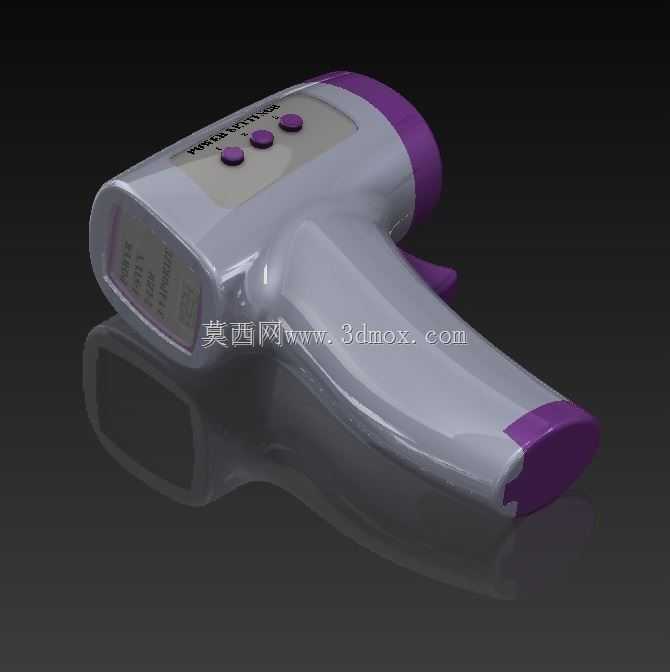

　　按键区域布置在握持状态下食指自然触碰的位置，三个功能按键做了凸起的圆弧造型，按压行程控制在1.2mm左右，操作时无需刻意调整手型就能完成功能切换、测量触发的操作，按键周边做了下沉的防水台阶，日常使用时少量泼溅的液体不会直接渗入壳体内部。内部结构预留了电路板、红外探测传感器、电池仓的安装空间，电池仓布置在手柄尾部区域，能够平衡前端探测头的重量，让整枪的重心落在握持区域的中心位置，手持时不会出现头重脚轻的下坠感，探测头内部预留了传感器安装定位柱，能够保证红外传感器的光轴与壳体前端面保持垂直，避免装配偏差导致的测量角度误差。壳体边缘全部做了R2以上的圆角处理，没有尖锐的棱角，既能够提升注塑生产时的良品率，避免尖角位置出现填充不足的问题，

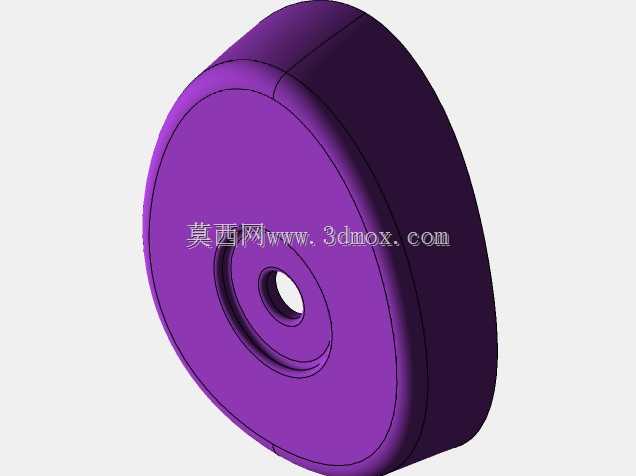

　　也能防止日常使用时磕碰划伤操作人员，前端探测头的端面做了一圈凸起的保护边，即使设备不慎跌落，探测镜片也不会直接接触地面，降低镜片刮花损坏的概率。整体结构没有多余的复杂曲面，所有加强筋都布置在壳体内部，不会破坏外表面的整洁度，壁厚控制在2mm均匀厚度，注塑生产时不会出现缩痕、翘曲的问题，装配时仅需少量卡扣配合螺丝就能完成整机组装，生产装配效率较高，能够满足批量生产的工艺要求。
