带换挡拨叉机构的多级齿轮传动箱

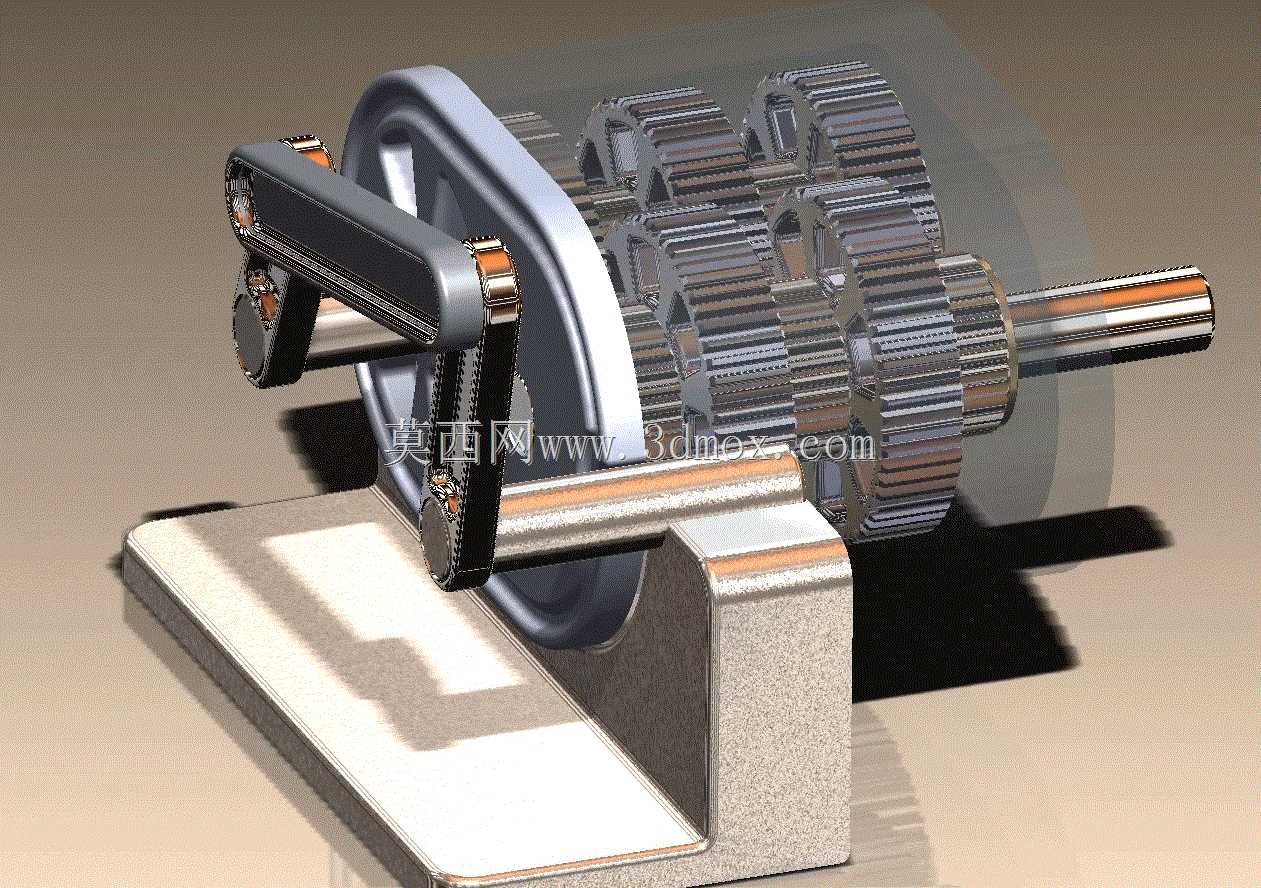

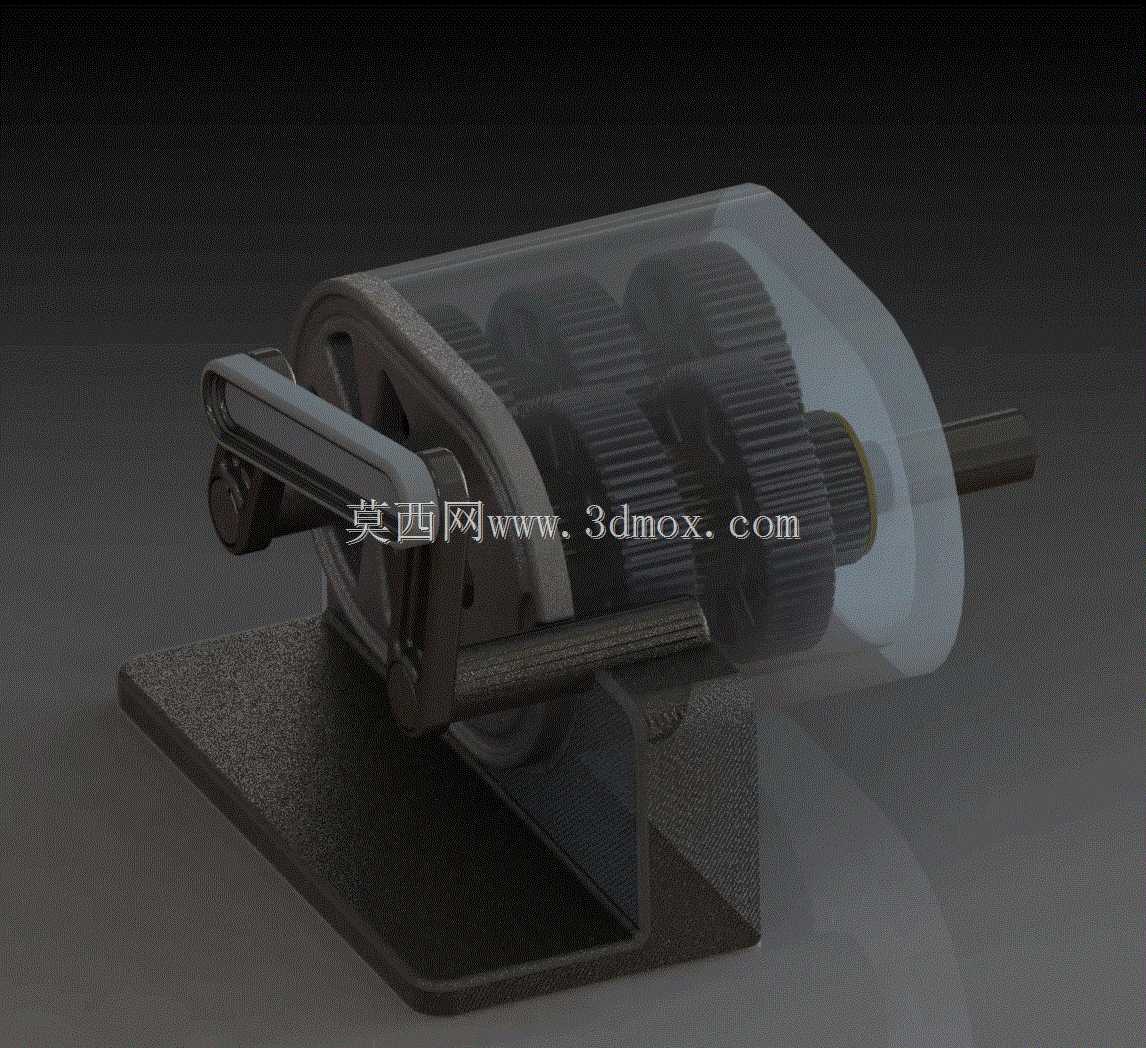

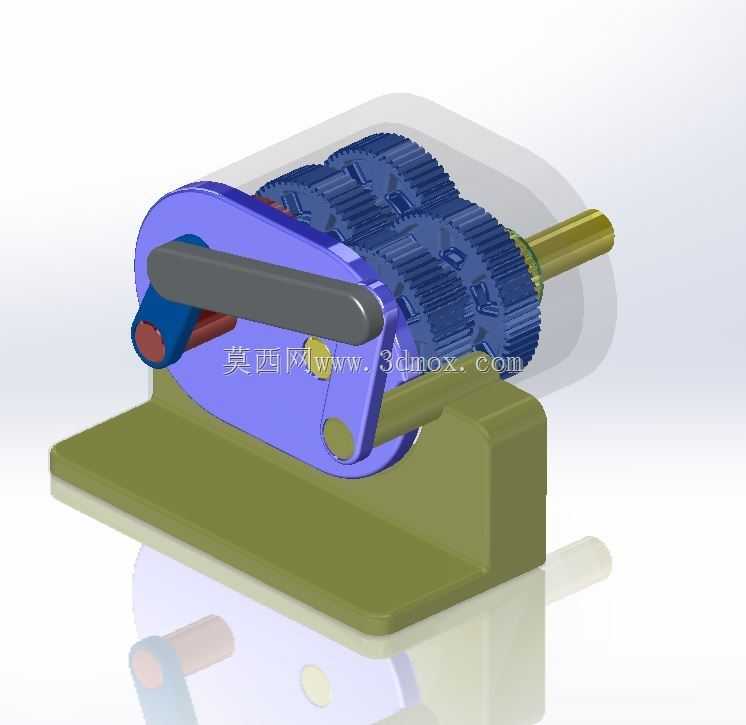

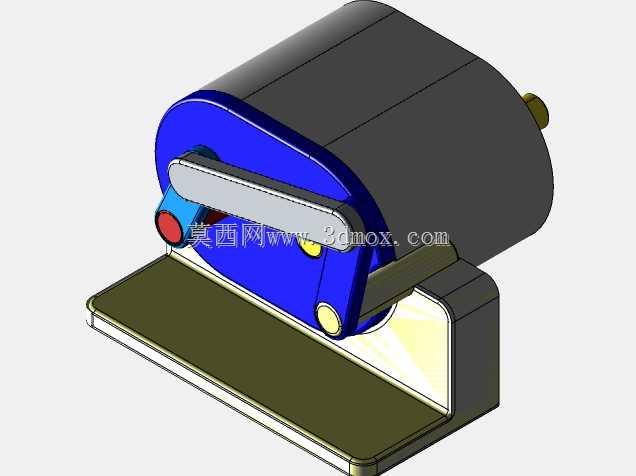

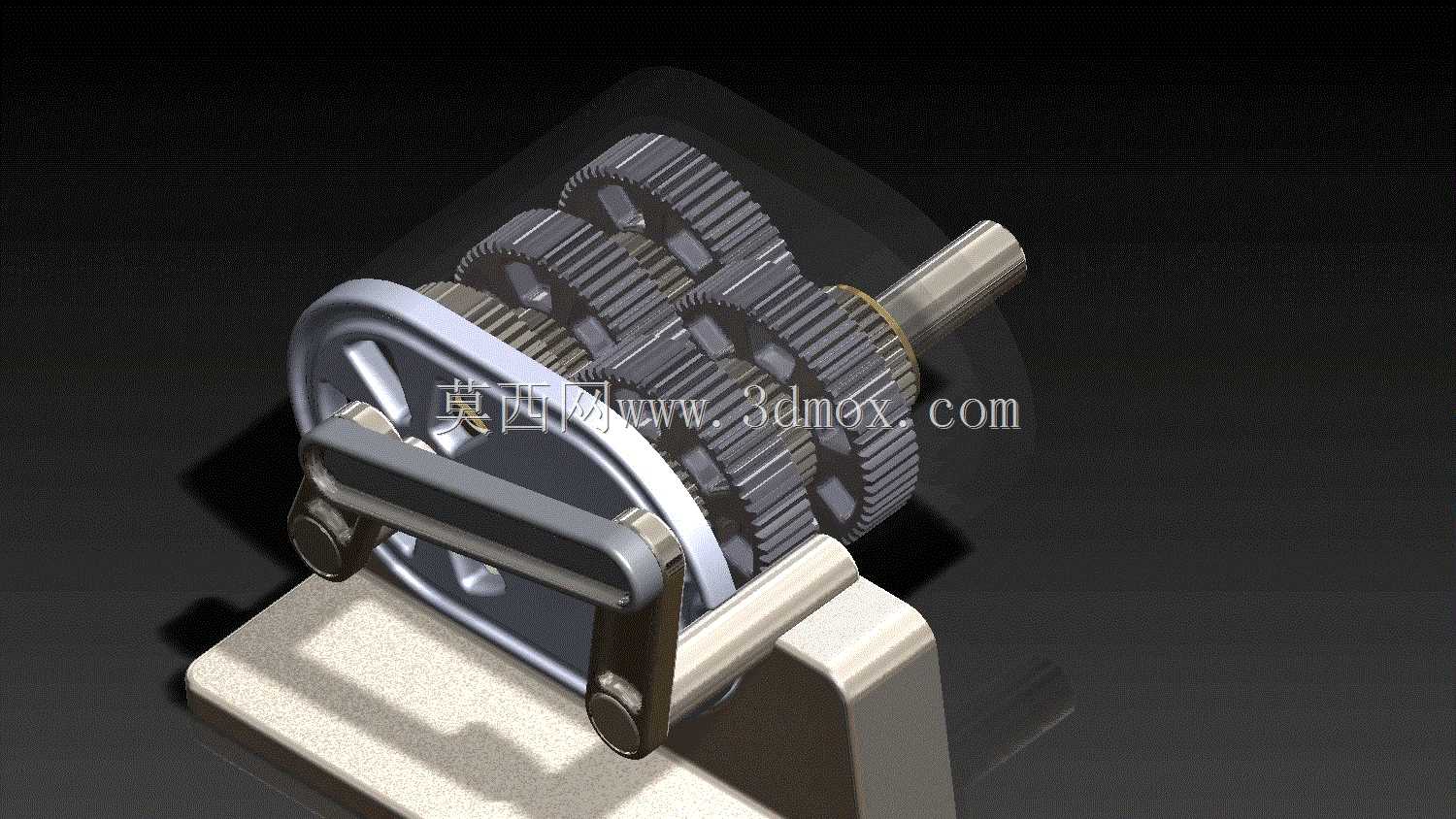

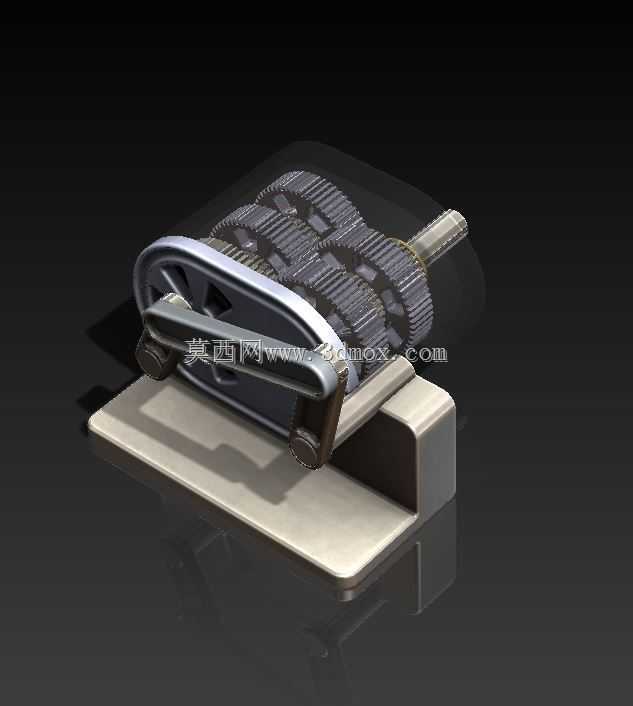

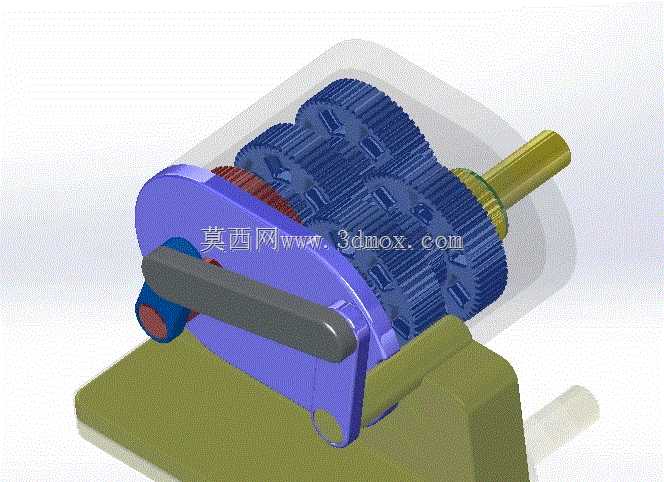

　　这套多级齿轮传动结构，核心采用平行轴直齿圆柱齿轮啮合布局，搭配手动换挡拨叉组件实现不同传动比的切换，可覆盖低速大扭矩到高速小扭矩的多工况动力输出需求，常见于小型手动变速设备、教学演示台架、轻型输送装置的动力传递环节。从结构设计逻辑来看，输入轴与输出轴采用平行布置方案，各档位齿轮通过花键与轴体连接，换挡拨叉卡接在滑移齿轮的环槽内，拨叉的摆动支点固定在箱体侧部的安装凸台上，操作拨杆即可带动滑移齿轮沿轴向滑动，实现不同齿数齿轮副的啮合切换，整套机构没有额外的同步器结构，依靠齿轮端面的倒角引导啮合入位，适合低转速、换挡频次不高的应用场景。安装边界方面，整套传动组件通过底部的铸造支座完成固定，支座上预留了四个螺栓安装孔，

　　孔位间距适配常规小型设备的机架安装尺寸，输入轴与输出轴的轴伸端均采用标准圆柱轴结构，可直接通过联轴器、带轮等连接件对接动力源与负载端，轴伸长度预留了足够的密封件、轴承端盖的安装空间，不会出现安装干涉问题。功能特性上，直齿圆柱齿轮的啮合传动没有轴向力，对两端支撑轴承的选型要求更低，普通深沟球轴承即可满足径向承载需求，齿轮啮合侧隙控制在常规传动公差范围内，既保证传动过程不会出现卡滞，也能将回程误差控制在普通动力传动的允许区间内。拨叉与齿轮环槽的配合面预留了合理的滑动间隙，换挡过程中拨叉不会与齿轮端面发生硬摩擦，拨叉的操作端延伸至箱体外部，可直接连接操作手柄，无需额外设计复杂的换挡操纵连杆。在实际应用中，这类结构常被用于小型木工机械、

　　手动进给装置、教学用传动演示设备中，相比行星齿轮变速结构，平行轴直齿变速的加工难度更低，装配调试过程更简单，后期维护时只需打开箱体上盖即可检查齿轮磨损情况、更换损坏的齿轮或拨叉组件，维护成本远低于同功率等级的集成式变速部件。设计过程中需要重点关注各档位齿轮的轴向定位尺寸，确保滑移齿轮移动到对应档位时，啮合齿宽完全对齐，避免出现局部啮合导致的轮齿偏载、断齿问题，同时拨叉的行程需要与齿轮滑移距离精准匹配，防止出现换挡不到位、脱档的情况。箱体支座的结构采用一体化铸造成型，筋板布置在受力集中的轴承座下方，可有效抵消齿轮啮合产生的径向力，避免支座长期受力出现变形，影响齿轮的啮合精度。
