间歇传动用六槽日内瓦轮结构设计

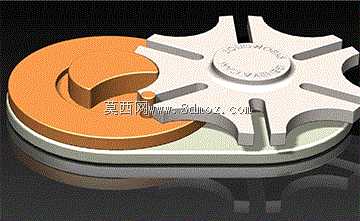

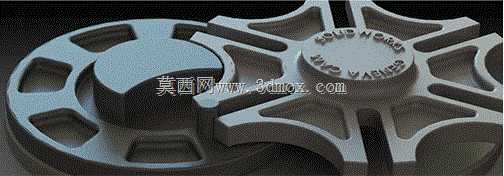

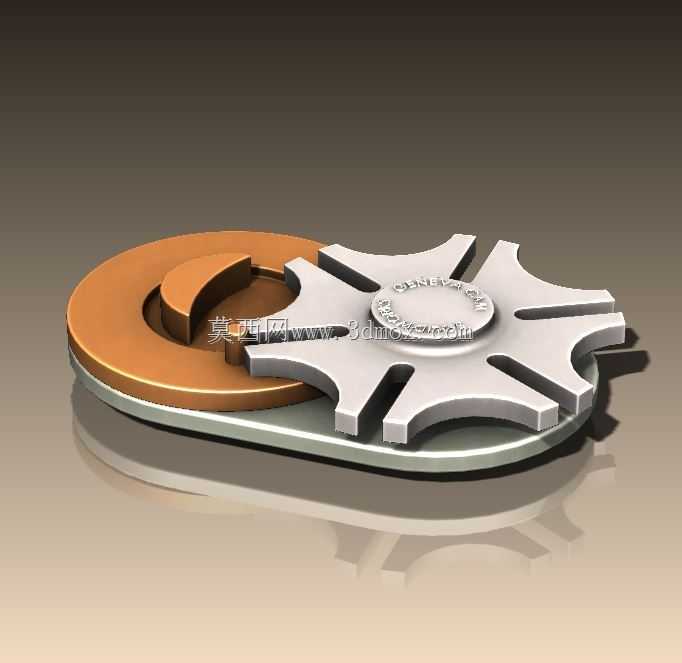

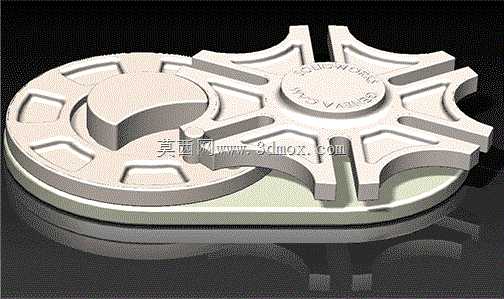

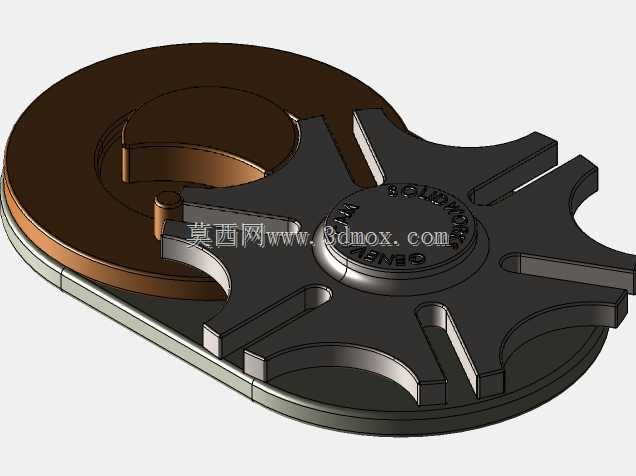

　　日内瓦轮也就是常说的槽轮机构，是间歇传动场景里应用极广的经典机械结构，这套六槽构型的日内瓦凸轮，核心适配需要周期性转位、分度的自动化工位，常见于多工位转盘装配线、胶片式输送设备、自动换刀机构的转位单元，以及轻工包装机械的间歇送料工位，能在连续输入转动的前提下，实现输出端的周期性步进停顿，匹配工位作业的动作时序。从结构设计逻辑来看，这套六槽日内瓦轮采用外啮合平行轴布局，主动拨盘上的圆柱销进入从动槽轮的径向槽时，会带动槽轮完成对应角度的转动，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会和主动盘上的外凸锁止弧贴合，将槽轮牢牢锁止在固定工位，避免工位偏移，六槽的构型意味着主动盘每旋转一周，从动槽轮会完成60度的步进转动，

　　停顿与转动的时间占比经过圆弧修型优化，能有效降低槽轮在启停瞬间的刚性冲击，减少传动过程中的振动与噪音。在外形尺寸与安装边界的设计上，从动槽轮的六个径向槽采用等角度均布设计，槽宽与主动销的直径采用H7/g6的间隙配合公差，既保证传动过程中无卡滞，也能将传动回差控制在合理范围内；锁止弧的配合面经过同轴度校验，确保锁止状态下槽轮无周向窜动；主动凸轮的拨销安装位置经过动平衡校核，高速运转时不会产生额外的偏载力矩。安装时需要保证主动轴与从动轴的中心距严格匹配设计值，两轴的平行度公差控制在0.02mm以内，否则会出现拨销卡滞、锁止弧干涉的问题，直接影响机构使用寿命。这套结构的功能特性十分明确，相比棘轮间歇机构，它的传动平稳性更好，分度精度更高，

　　运转过程中无额外的棘爪碰撞噪音，适合中高速的间歇转位场景；相比凸轮分度器，它的结构更简单，加工成本更低，维护难度小，适合对分度精度要求在丝级以内的通用自动化场景。设计过程中针对槽口位置做了圆角修型，避免拨销进入槽口时出现应力集中，提升槽轮的疲劳强度，轮体上的镂空减重设计在不降低结构刚性的前提下，有效降低了从动件的转动惯量，减少启停阶段的冲击载荷，让机构运转更顺畅。
