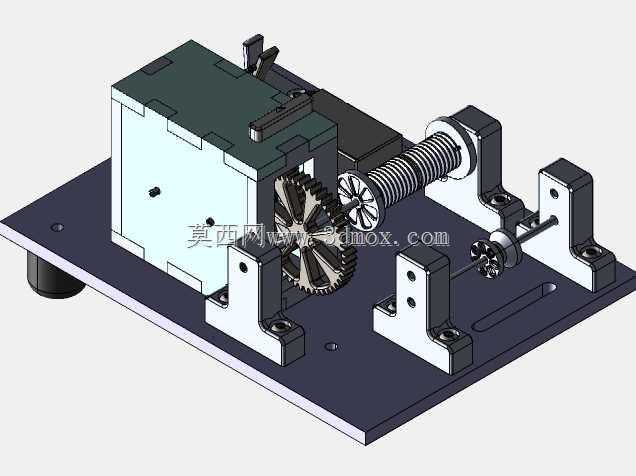

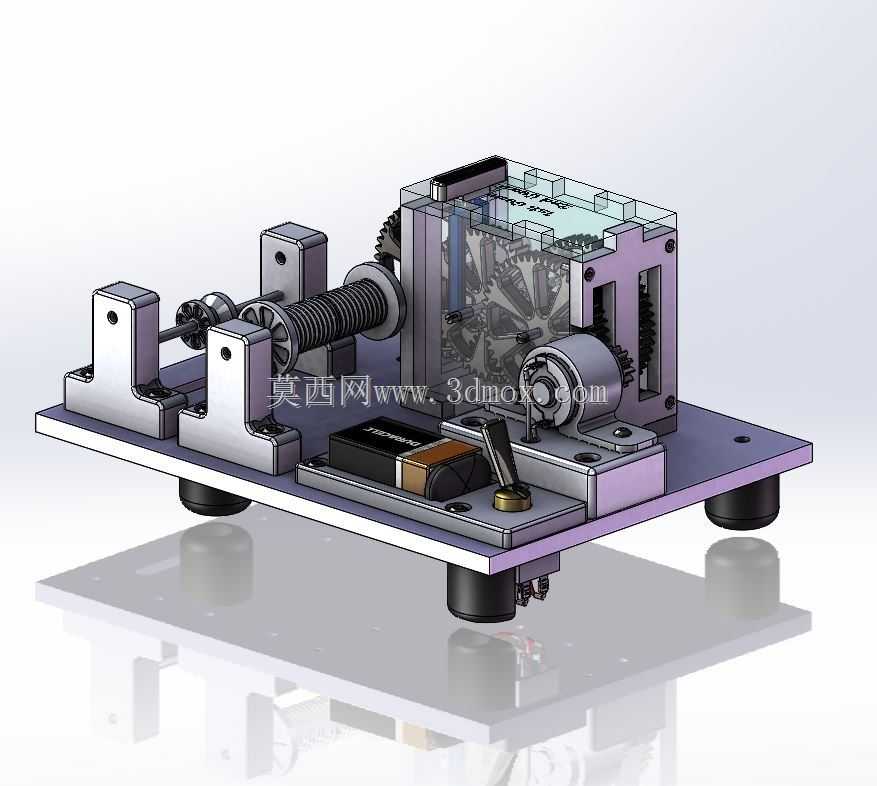

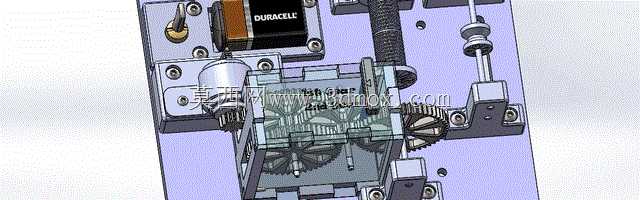

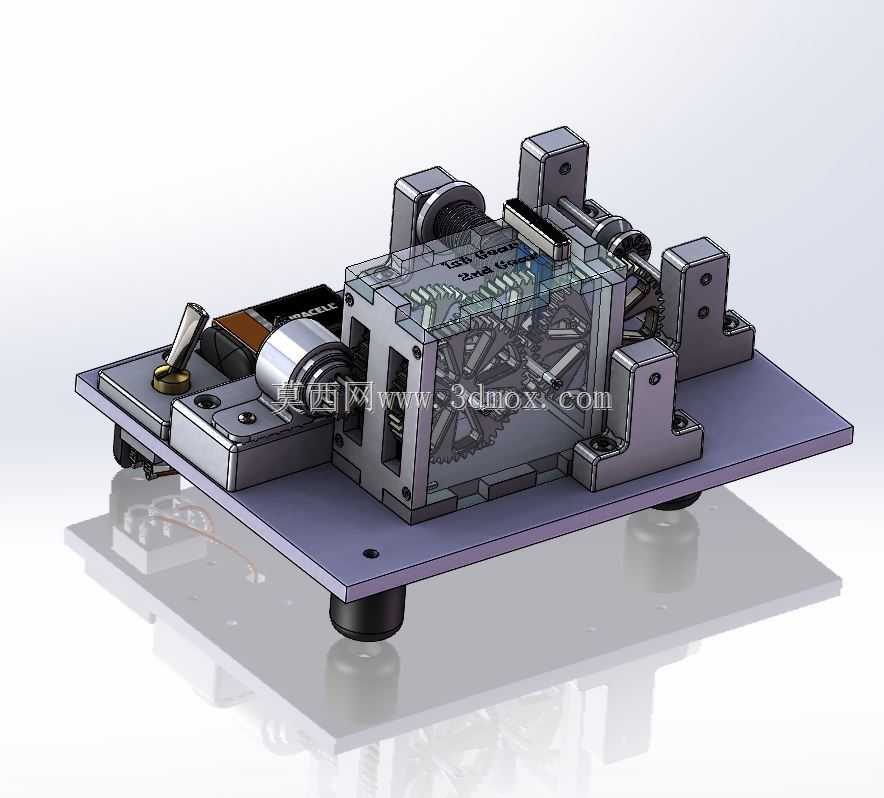

两档切换式齿轮变速传动结构设计

　　这套齿轮传动结构核心面向小型动力传递场景的两档变速需求，常见于桌面级教学演示装置、小型精密传动实验台、低负载电动执行机构的动力传输环节，用来实现输入转速固定状态下的两档输出转速切换，匹配不同工况下的扭矩、转速输出要求。整套结构采用平行轴直齿圆柱齿轮啮合布局，所有齿轮的安装轴孔、啮合中心距都经过公差校核，装配时可直接通过轴肩、卡簧完成轴向定位，不需要额外设计复杂的定位工装。从安装边界来看，整套传动组件适配的安装基板厚度在3-5mm区间，齿轮啮合侧隙控制在0.05-0.1mm，既可以避免传动卡滞，也能减少正齿轮传动过程中的回差，保证档位切换后传动比的精准性。设计过程中优先考虑了传动路径的简洁性，

　　1档状态下动力通过小模数主动轮依次啮合中间过渡齿轮、输出端大齿轮，实现大减速比输出，适配需要大扭矩的低速作业场景；切换到2档时，通过滑移齿轮的轴向位移，改变动力传递的啮合路径，跳过一级减速齿轮组，直接啮合输出轴齿轮，获得更高的输出转速，满足轻载高速的作业需求。所有齿轮的齿形参数都按照标准正齿形制设计，齿顶高系数、顶隙系数均采用通用机械传动的标准值，加工时可直接采用常规滚齿、插齿工艺完成，不需要定制特殊刀具。结构上预留了档位拨叉的安装位置，拨叉的滑动行程与滑移齿轮的齿宽完全匹配，切换档位时齿轮的啮合长度可以达到全齿宽的90%以上，避免出现偏载、打齿的问题。整套传动组件的输入轴、输出轴都采用同轴度基准统一设计，

　　安装时可以直接以基板上的定位孔作为装配基准，不需要反复调整轴系的平行度，降低装配调试的难度。考虑到教学场景的使用需求，结构的所有传动部件都采用外露式布局设计，观察者可以直接看到每一级齿轮的啮合状态、动力传递路径，直观理解不同档位下传动比的变化逻辑，也方便学习者拆解、测量齿轮参数，验证传动比计算结果。在负载适配层面，这套结构可以匹配小型直流驱动电机的输出扭矩范围，日常使用时只需要在齿轮啮合面涂抹少量润滑脂即可长期运行，不需要设计复杂的密封润滑结构，维护成本极低。
