2HA-2LY型气路控制先导阀结构设计

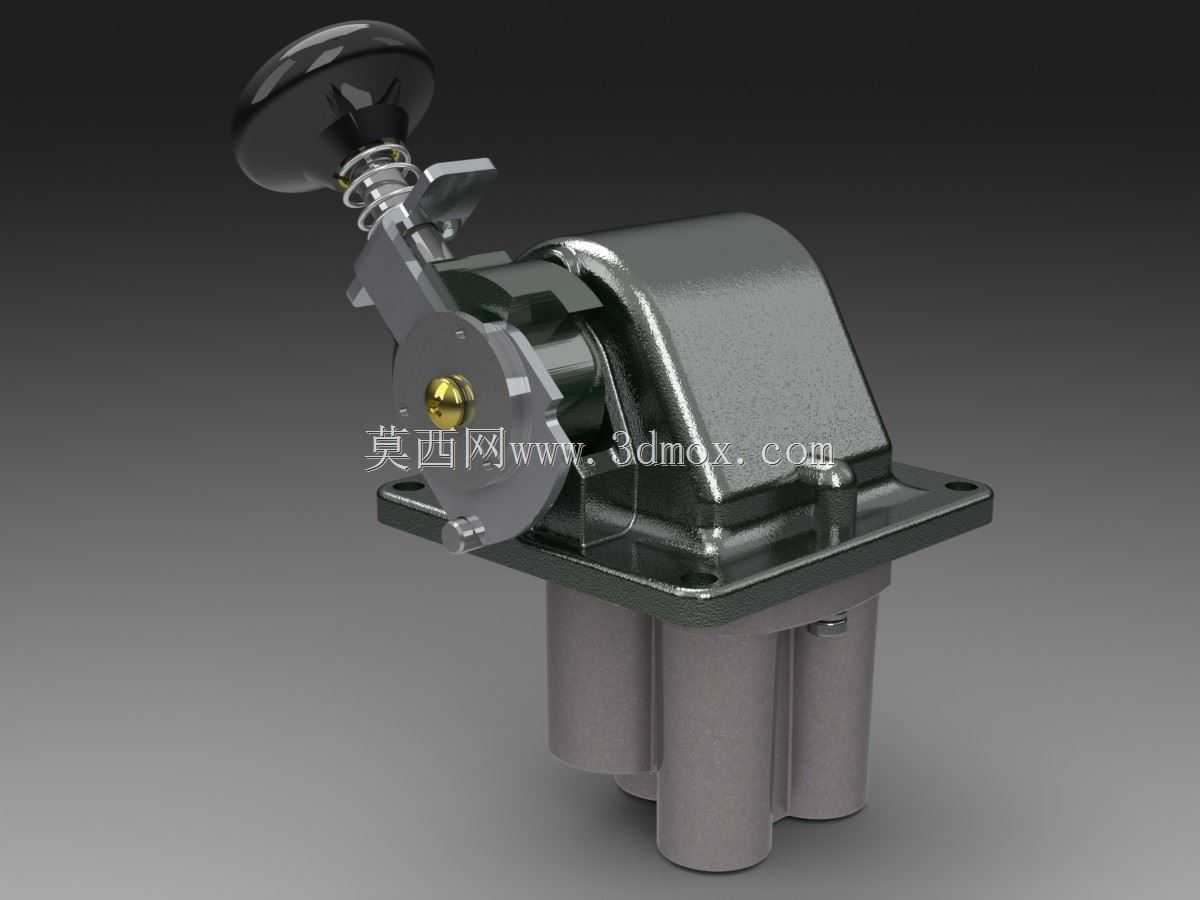

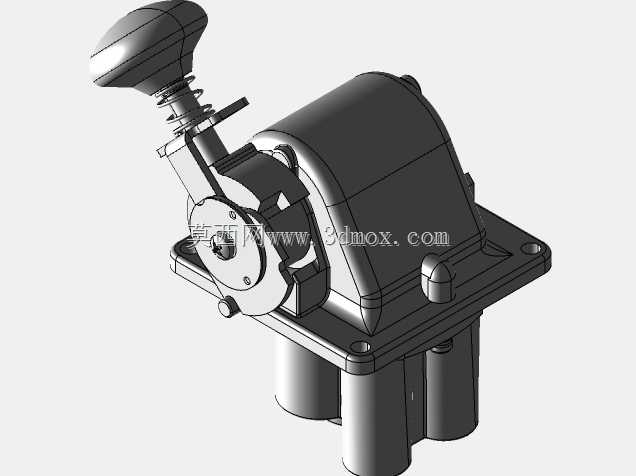

　　这款先导阀主要应用在工程机械气路控制系统、重型车辆制动控制回路、工业气动设备的气路换向单元中，作为气路控制的先导级元件，它不直接承担大流量气路的通断负载，而是通过控制小流量先导气路的压力与通断状态，驱动下游主阀完成动作，有效降低手动操纵时的操作力，同时提升气路控制的响应一致性。从结构设计来看，该阀采用方形法兰安装基座，基座下方预留三个气路接口，分别对应进气、工作输出与排气通路，安装时可直接通过法兰上的四个固定孔对接设备安装面板，安装边界紧凑，不需要额外预留过大的操作与维护空间，适配多数工程机械操纵台的内部安装尺寸。操纵端采用带复位弹簧的手柄结构，手柄顶部设置防滑操作头，扳动手柄时可通过内部的凸轮机构推动阀芯完成不同工位的切换，

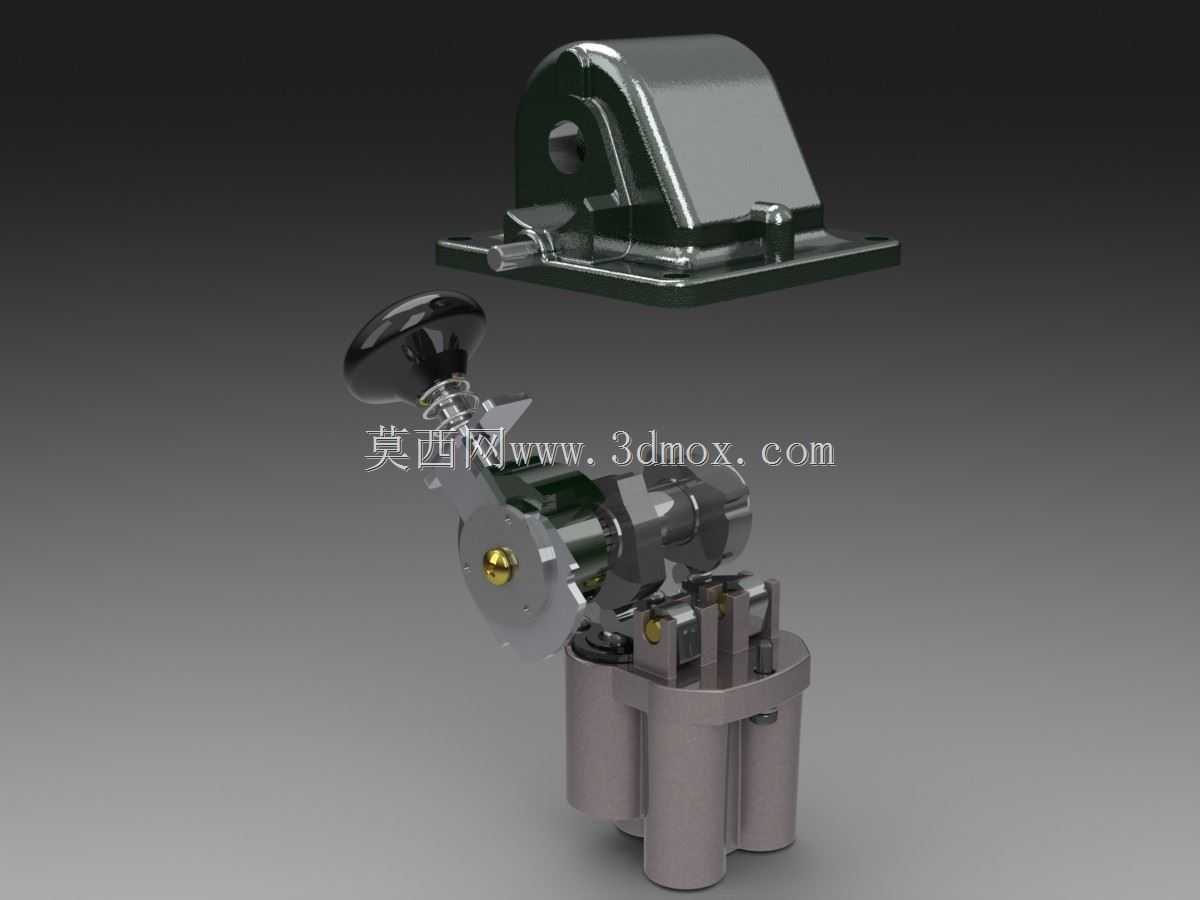

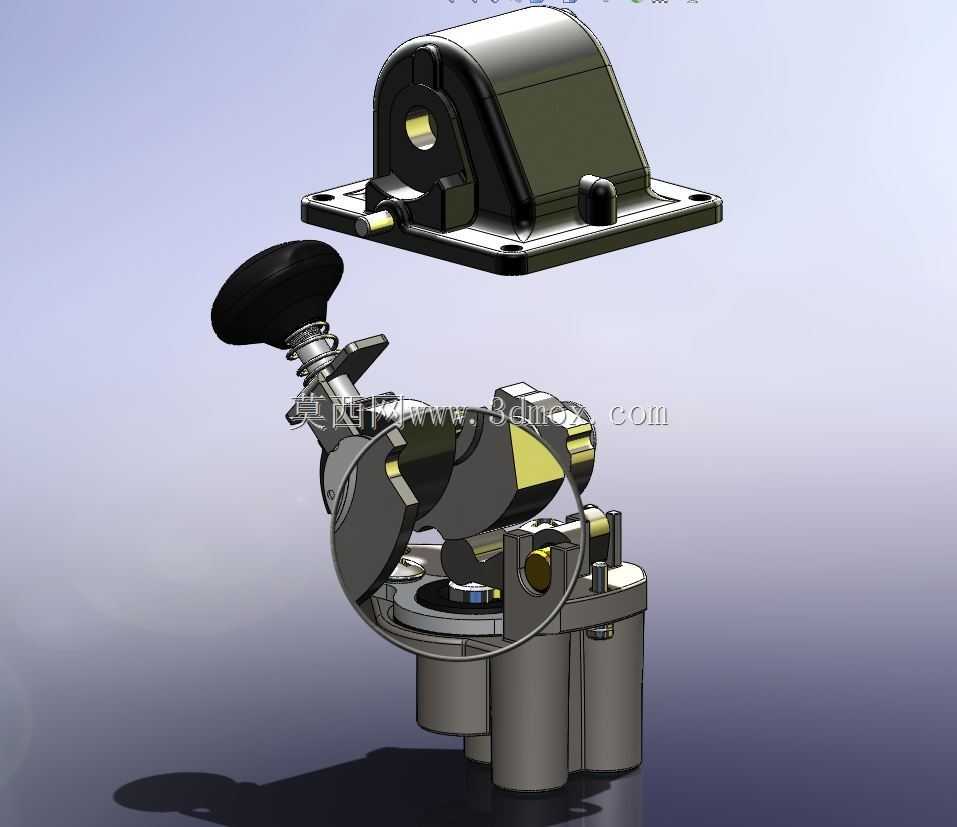

　　松开手柄后弹簧可带动阀芯自动复位至初始工位，避免误操作带来的气路误动作。阀体上部采用弧形护罩结构，将内部阀芯、弹簧等运动部件完全封闭，可有效阻挡施工现场的粉尘、水汽进入阀体内腔，降低运动部件的磨损速率，延长元件的维护周期。设计过程中优先考虑了操纵手感与密封可靠性的平衡，阀芯与阀腔的配合间隙控制在合理范围，既保证阀芯运动时无卡滞，又能避免各气路之间的内泄漏，手柄的操纵行程经过优化，单工位扳动角度符合人机工程要求，操作人员长时间操作也不易产生疲劳。在实际选型应用中，该类先导阀可适配工作压力0.5-0.8MPa的常规工业气动系统，输出的先导气压力稳定，可驱动不同通径的气控主阀完成换向、调压等动作，整体结构没有冗余设计，所有零部件的受力路径清晰，法兰基座的厚度经过强度校核，可承受设备运行时的振动冲击，不会出现安装松动、阀体开裂等问题。
